Modèle d'une toiture métallique avec plusieurs assemblages.
Vorteile der "All-in-One"-Lösung: Fußplatten-Betonblock-Verbindungen von Stahlstützen zusammen mit anderen Verbindungsarten in einem Gesamtmodell.

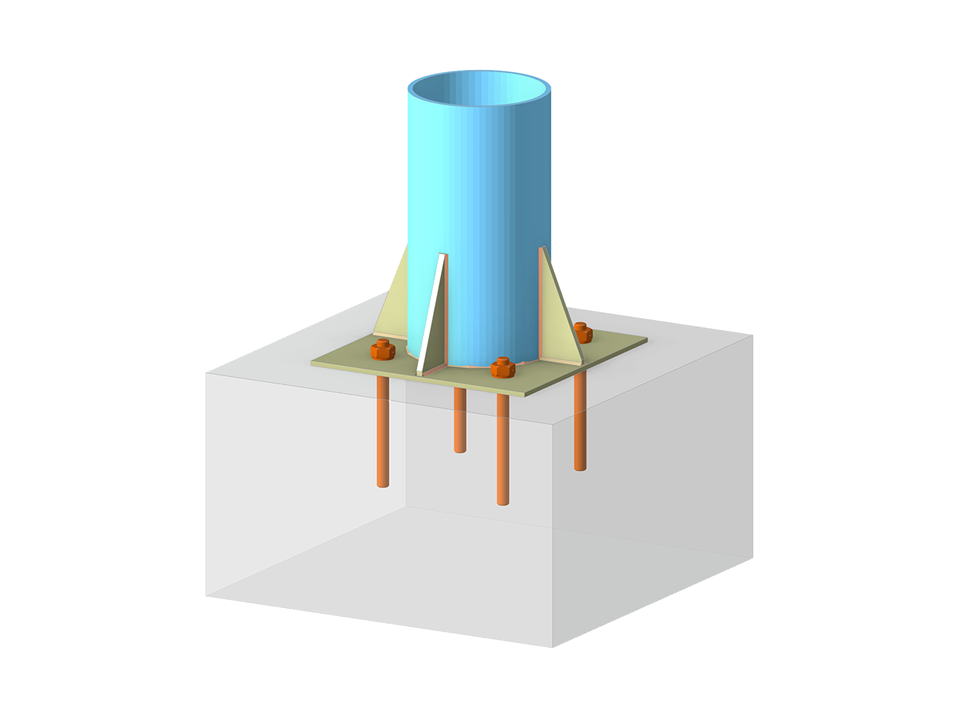

Assemblages entre la plaque de base et le bloc de béton des poteaux en acier
| Nombre de nœuds | 347 |
| Nombre de lignes | 564 |
| Nombre de barres | 564 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 18 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 24,899 t |
| Dimensions (métrique) | 18,068 x 5,800 x 36,000 m |
| Dimensions (impériales) | 59.28 x 19.03 x 118.11 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Fonctionnalité de produit
Fonctionnalité de produit
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Dans le module complémentaire « Assemblages acier », vous pouvez considérer la précontrainte des boulons dans le calcul pour tous les composants. La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
- Module complémentaire « Assemblages acier »
- Vidéo explicative : Boulons précontraints pour les assemblages acier
Les boulons précontraints sont des boulons spéciaux utilisés dans les structures en acier pour générer une force de serrage élevée entre les composants structuraux connectés. Cette force de serrage provoque un frottement entre les composants structurels, ce qui permet le transfert des forces.
Fonctionnalité
Les boulons précontraints sont vissés avec un certain moment de rotation, générant ainsi une force de traction. Cette force de traction est transférée aux composants connectés et se traduit par une force de serrage élevée. La force de serrage empêche l’assemblage de se desserrer et assure une transmission fiable des forces.
Avantages
- Capacité portante élevée : les boulons précontraints peuvent transférer des forces élevées.
- Déformation faible : elles minimisent la déformation de l'assemblage.
- Résistance à la fatigue : Ils sont résistants à la fatigue.
- Simplicité d'assemblage : ils sont relativement faciles à assembler et à démonter.
Calcul et vérification
Le calcul des boulons précontraints est effectué dans RFEM à l'aide du modèle d'analyse EF généré par le module complémentaire « Assemblages acier ». Il prend en compte la force de serrage, la friction entre les composants structuraux, la résistance au cisaillement des boulons et la capacité portante des composants structuraux. La vérification est effectuée selon la norme DIN EN 1993-1-8 (Eurocode 3) ou selon la norme américaine ANSI/AISC 360-16. Le modèle d'analyse créé, y compris les résultats, peut être enregistré et utilisé comme un modèle RFEM indépendant.
Le module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
Accéder à la vidéo explicative
Assemblage complexe de poutres horizontales à un poteau et assemblage de diagonales de renfort
Le modèle d'assemblage a été modélisé avec environ 50 composants. Le modèle a été créé d'après l'exemple d'application d'une vraie structure.
