Modelo de una estructura de cubierta de acero con varias conexiones de acero diferentes.
Vorteile der "All-in-One"-Lösung: Fußplatten-Betonblock-Verbindungen von Stahlstützen zusammen mit anderen Verbindungsarten in einem Gesamtmodell.

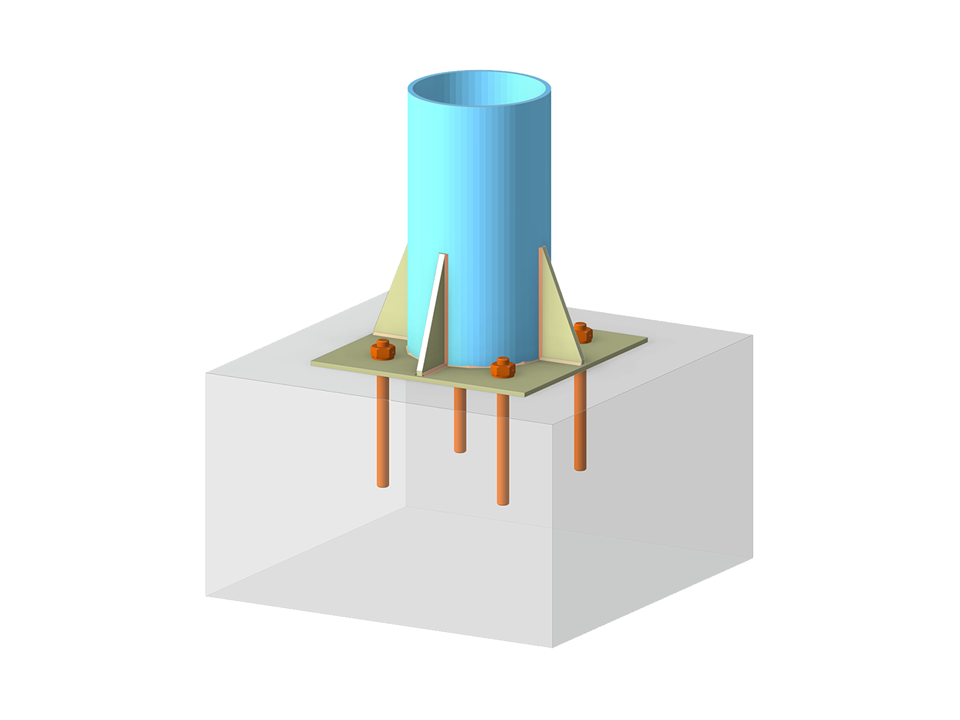

Uniones de la placa base con el bloque de hormigón de pilares de acero
| Número de nudos | 347 |
| Número de líneas | 564 |
| Número de barras | 564 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 18 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 24.899 t |
| Dimensiones (métricas) | 18,068 x 5,800 x 36,000 m |
| Dimensiones (imperiales) | 59.28 x 19.03 x 118.11 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Característica del producto
Característica del producto
En el complemento Uniones de acero, puede clasificar la rigidez de las uniones.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativo
En el complemento "Uniones de acero", puede considerar el pretensado de los tornillos en el cálculo para todos los componentes. Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Los pernos pretensados son pernos especiales que se utilizan en estructuras de acero para generar una alta fuerza de sujeción entre los componentes estructurales conectados. Esta fuerza de sujeción provoca fricción entre los componentes estructurales, lo que permite la transferencia de fuerzas.
Funcionalidad
Los pernos pretensados se aprietan con un cierto par, estirándolos y generando una fuerza de tracción. Esta fuerza de tracción se transfiere a los componentes conectados y conduce a una alta fuerza de sujeción. La fuerza de sujeción evita que la conexión se afloje y asegura una transmisión de fuerza fiable.
Ventajas
- Alta capacidad de carga: los pernos pretensados pueden transferir grandes fuerzas.
- Baja deformación: Minimizan la deformación de la conexión.
- Resistencia a la fatiga : Son resistentes a la fatiga.
- Facilidad de montaje: Son relativamente fáciles de montar y desmontar.
Análisis y dimensionamiento
El cálculo de los tornillos pretensados se realiza en RFEM utilizando el modelo de análisis de elementos finitos generado por el complemento "Uniones de acero". Tiene en cuenta la fuerza de sujeción, la fricción entre los componentes estructurales, la resistencia a cortante de los pernos y la capacidad de carga de los componentes estructurales. El cálculo se realiza según DIN EN 1993-1-8 (Eurocódigo 3) o la norma estadounidense ANSI/AISC 360-16. El modelo de análisis creado, incluidos los resultados, se puede guardar y utilizar como un modelo de RFEM independiente.
En el complemento Uniones de acero, puede diseñar las conexiones de barras con secciones armadas. Además, puede realizar comprobaciones del diseño de uniones para casi todas las secciones de paredes delgadas en la biblioteca de RFEM.
Ir al vídeo explicativo
Conexión compleja de vigas horizontales con pilar y conexión de diagonales de refuerzo
El modelo de conexión se modeló utilizando aproximadamente 50 componentes. El modelo fue creado según el ejemplo real de uso en la estructura.
