Modell einer Stahldachkonstruktion mit mehreren unterschiedlichen Stahlverbindungen.
Vorteile der "All-in-One"-Lösung: Fußplatten-Betonblock-Verbindungen von Stahlstützen zusammen mit anderen Verbindungsarten in einem Gesamtmodell.

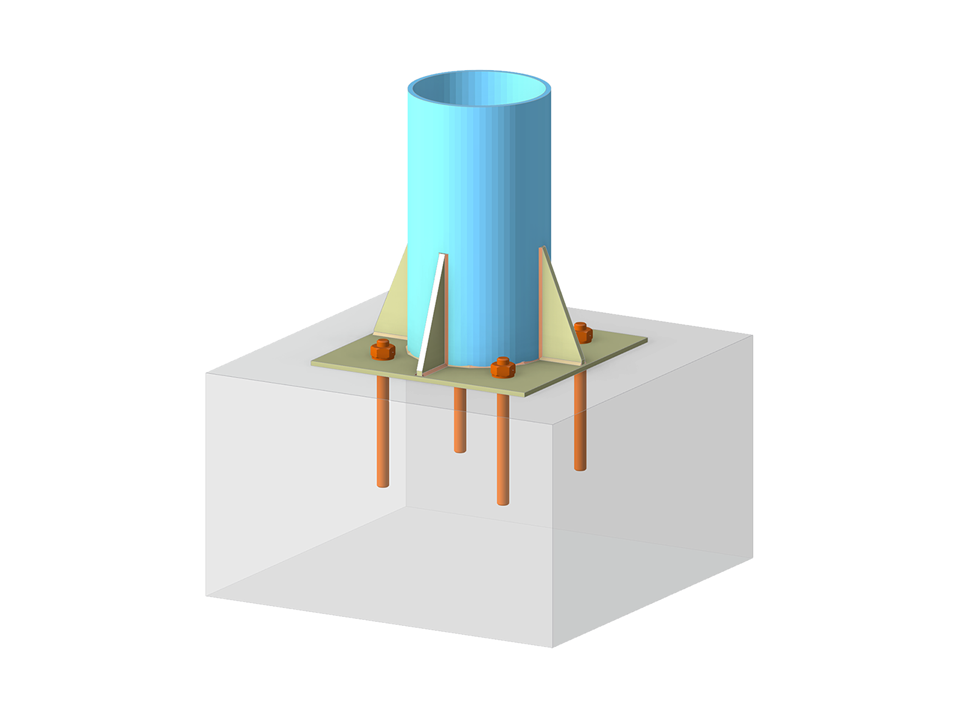

Fußplatten-Betonblock-Verbindungen von Stahlstützen
| Anzahl Knoten | 347 |
| Anzahl Linien | 564 |
| Anzahl Stäbe | 564 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 18 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 24.899 t |
| Abmessungen (metrisch) | 18.068 x 5.800 x 36.000 m |
| Abmessungen (imperial) | 59.28 x 19.03 x 118.11 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Veranstaltung
Veranstaltung
Allgemeines
Produkt-Feature
Produkt-Feature
Veranstaltung
Im Add-On Stahlanschüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum Erklärvideo
Im Add-On "Stahlanschlüsse" haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen. Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Vorgespannte Schrauben sind spezielle Schrauben, die im Stahlbau verwendet werden, um eine hohe Klemmkraft zwischen den verbundenen Bauteilen zu erzeugen. Diese Klemmkraft bewirkt eine Reibung zwischen den Bauteilen, die die Übertragung von Kräften ermöglicht.
Funktionsweise
Vorgespannte Schrauben werden mit einem bestimmten Drehmoment angezogen, wodurch sie sich dehnen und eine Zugkraft erzeugen. Diese Zugkraft wird auf die verbundenen Bauteile übertragen und führt zu einer hohen Klemmkraft. Die Klemmkraft verhindert ein Lösen der Verbindung und sorgt für eine sichere Kraftübertragung.
Vorteile
- Hohe Tragfähigkeit: Vorgespannte Schrauben können hohe Kräfte übertragen.
- Geringe Verformung: Sie minimieren die Verformung der Verbindung.
- Ermüdungsfestigkeit: Sie sind widerstandsfähig gegen Ermüdung.
- Einfache Montage: Sie sind relativ einfach zu montieren und demontieren.
Berechnung und Bemessung
Die Berechnung von vorgespannten Schrauben erfolgt in RFEM mittels des durch das Add-On "Stahlanschlüsse" generierten Analyse-FE-Modells. Dabei werden Klemmkraft, Reibung zwischen den Bauteilen, Scherfestigkeit der Schrauben und Tragfähigkeit der Bauteile berücksichtigt. Die Bemessung erfolgt nach DIN EN 1993-1-8 (Eurocode 3) oder der US-Norm ANSI/AISC 360-16. Das erstellte Analysemodell inklusive Ergebnisse kann als eigenständiges RFEM-Modell gespeichert und verwendet werden.
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, Verbindungen von Stäben mit zusammengesetzten Querschnitten zu bemessen. Zudem können Sie Anschlussbemessungen für nahezu alle dünnwandigen Querschnitte der RFEM-Bibliothek durchführen.
Zum Erklärvideo
Komplexen Anschluss horizontaler Träger an eine Stütze und der Verbindung von Aussteifungsdiagonalen.
Das Anschlussmodell wurde mit ungefähr 50 Komponenten modelliert. Das Modell wurde nach dem Anwendungsbeispiel eines tatsächlichen Tragwerks erstellt.
