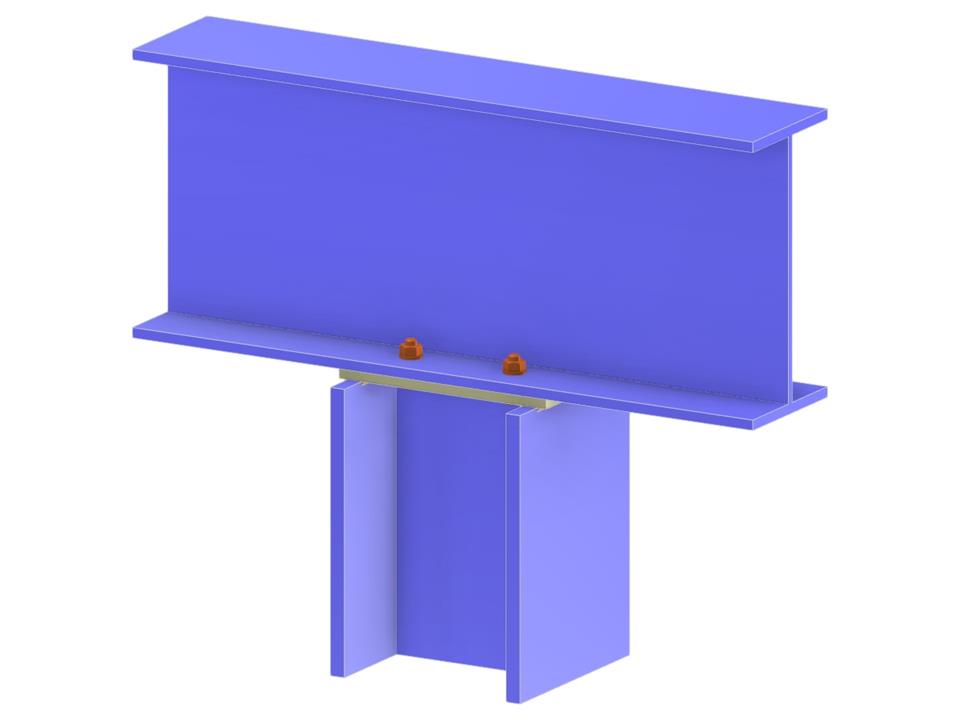

Este modelo ilustra uma ligação estrutural que apresenta uma viga contínua ligada a um pilar por meio de uma chapa de extremidade de altura total e da mesa da viga. A ligação é aparafusada e concebida como um apoio articulado, aumentando a flexibilidade e acomodando a transferência de cargas. Este tipo de ligação é comumente utilizado em estruturas metálicas, garantindo desempenho fiável e facilidade de montagem.
Ligação de Pilar a Mesa de Viga por Chapa de Extremidade de Altura Total
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,062 t |
| Dimensões (métricas) | 0,720 x 0,470 x 0,000 m |
| Dimensões (imperiais) | 2.36 x 1.54 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
