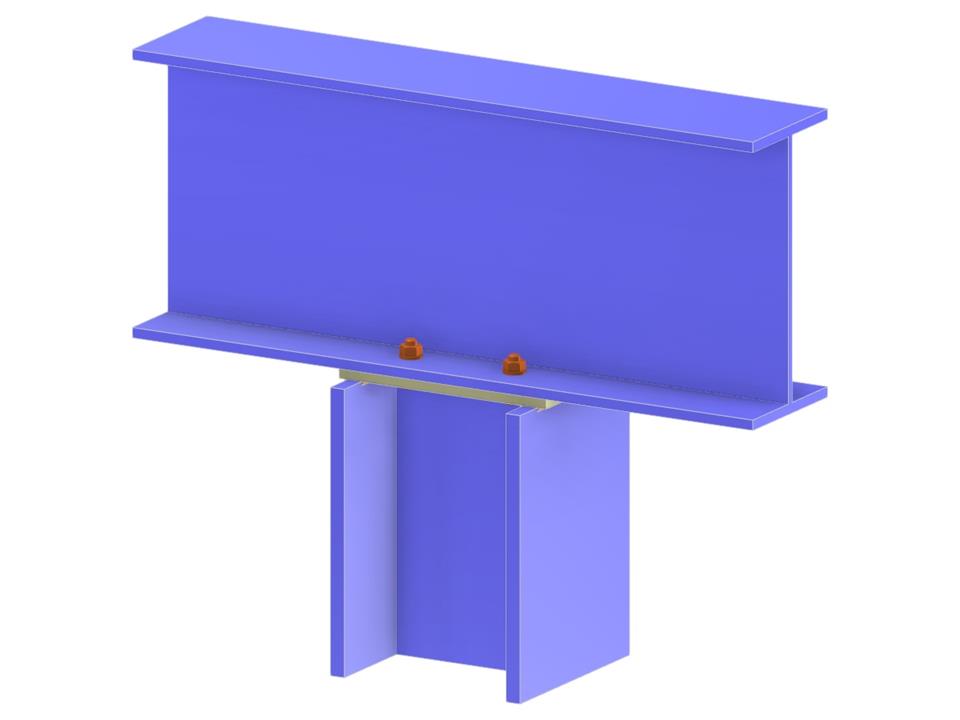

Este modelo ilustra una conexión estructural que presenta una viga continua unida a un pilar mediante una placa de extremo de espesor completo y el ala de la viga. La conexión está atornillada y diseñada como un apoyo articulado, lo que mejora la flexibilidad y permite la transferencia de cargas. Este tipo de conexión se utiliza comúnmente en estructuras de acero, garantizando un rendimiento fiable y una fácil instalación.
Conexión de columna a ala de viga mediante placa de extremo de profundidad completa
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.062 t |
| Dimensiones (métricas) | 0,720 x 0,470 x 0,000 m |
| Dimensiones (imperiales) | 2.36 x 1.54 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
