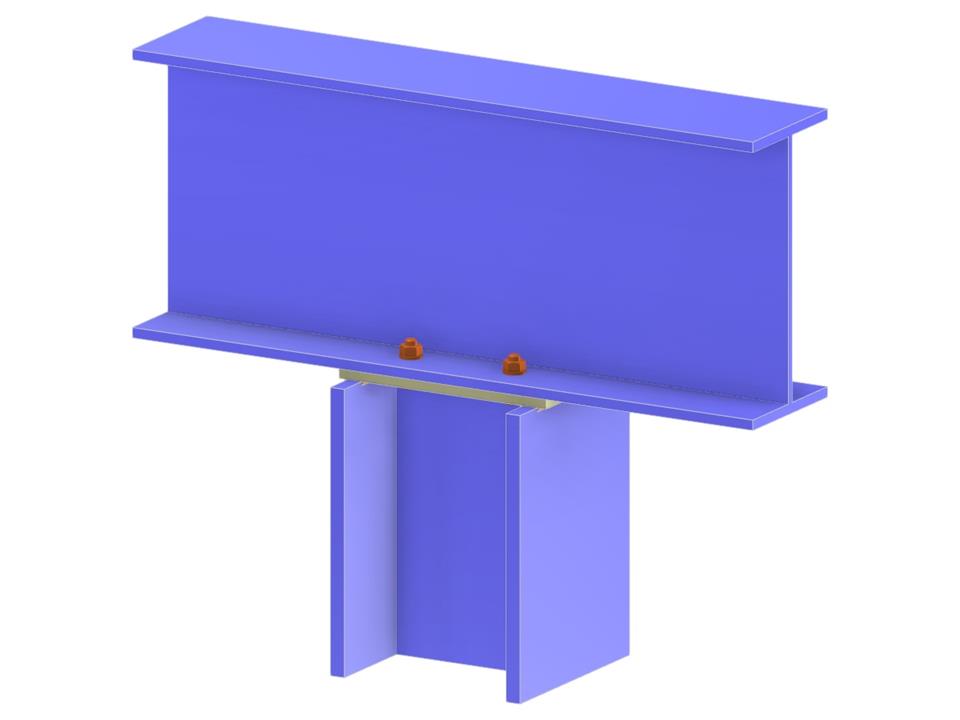

Ce modèle illustre une liaison structurelle comprenant une poutre continue reliée à un poteau au moyen d’une plaque d’extrémité sur toute la hauteur et d’une semelle de poutre. La liaison est boulonnée et conçue comme un appui articulé, ce qui améliore la flexibilité et permet la reprise des charges. Ce type de liaison est couramment utilisé dans les structures en acier, garantissant des performances fiables et une grande facilité de montage.
Connexion poteau-poutre via plaque d’extrémité sur toute la hauteur
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,062 t |
| Dimensions (métriques) | 0,720 x 0,470 x 0,000 m |
| Dimensions (impériales) | 2.36 x 1.54 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
