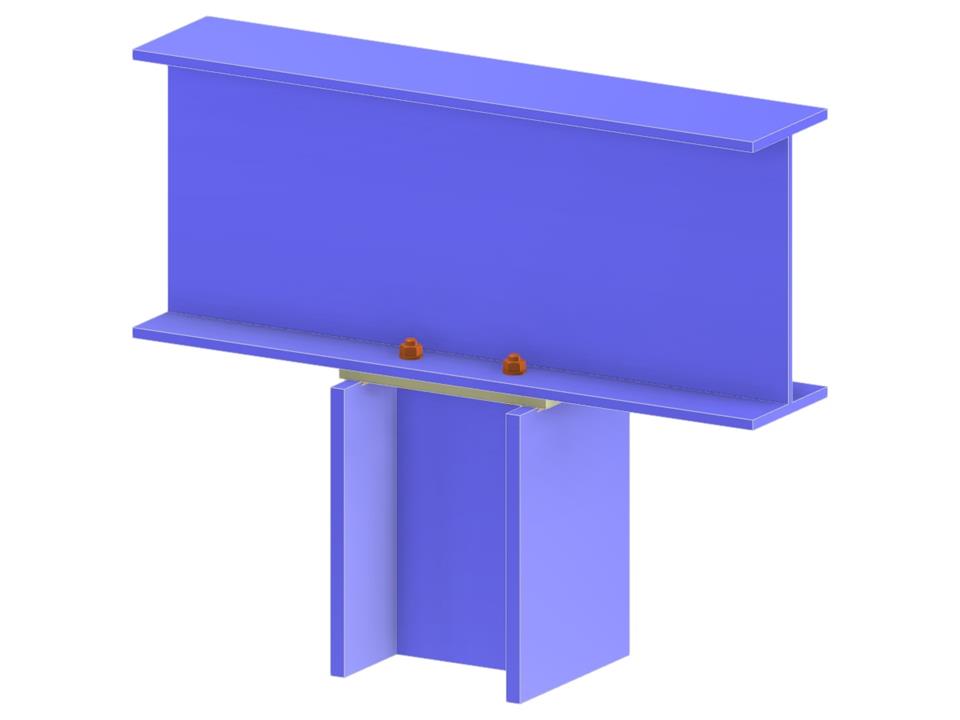

Questo modello illustra un collegamento strutturale che presenta una trave continua collegata a un pilastro mediante una piastra terminale a tutta altezza e la flangia della trave. Il collegamento è bullonato e progettato come un vincolo cernierato, migliorando la flessibilità e consentendo il trasferimento dei carichi. Questo tipo di collegamento è comunemente utilizzato nelle strutture in acciaio, garantendo prestazioni affidabili e facilità di assemblaggio.
Collegamento colonna-trave alla flangia tramite piastra di estremità a tutta altezza
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,062 t |
| Dimensioni (metriche) | 0.720 x 0.470 x 0.000 m |
| Dimensioni (imperiali) | 2.36 x 1.54 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
