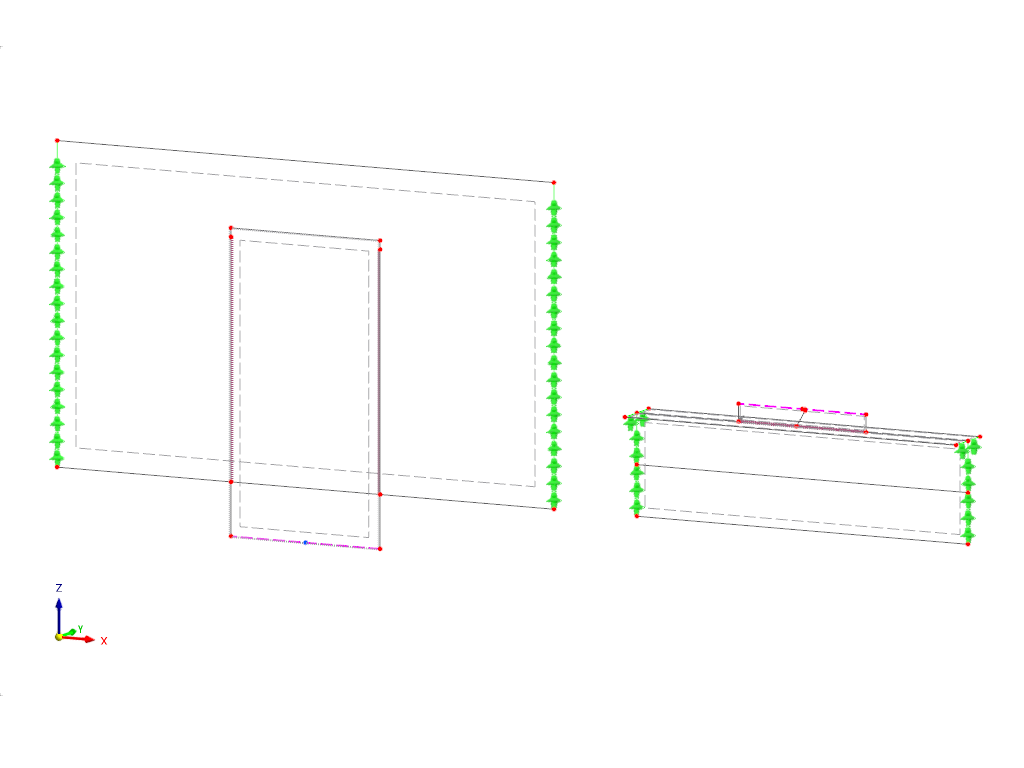

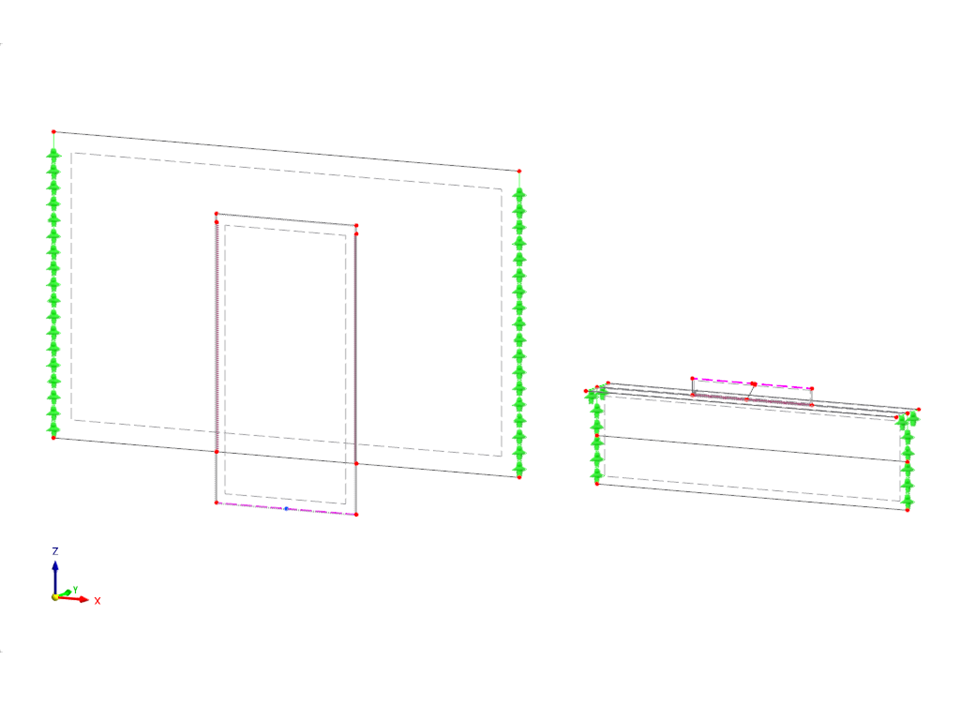

Este modelo demonstra o projeto de soldas de filete de acordo com AISC 360-22 usando RFEM 6. O suplemento de Análise de Tensão-Deformação é utilizado para determinar as tensões de solda entre superfícies, e a relação de tensão é calculada com base nos limites de tensão da norma. Dois exemplos do AISC Volume 1: Exemplos de Projeto estão incluídos para ilustrar a aplicação.
Modelo utilizado em
Dimensionamento de cordão de soldadura segundo a AISC
| Número de nós | 31 |
| Número de linhas | 33 |
| Número de barras | 4 |
| Número de superfícies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,216 t |
| Dimensões (métricas) | 2,794 x 1,067 x 0,150 m |
| Dimensões (imperial) | 9.17 x 3.5 x 0.49 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
