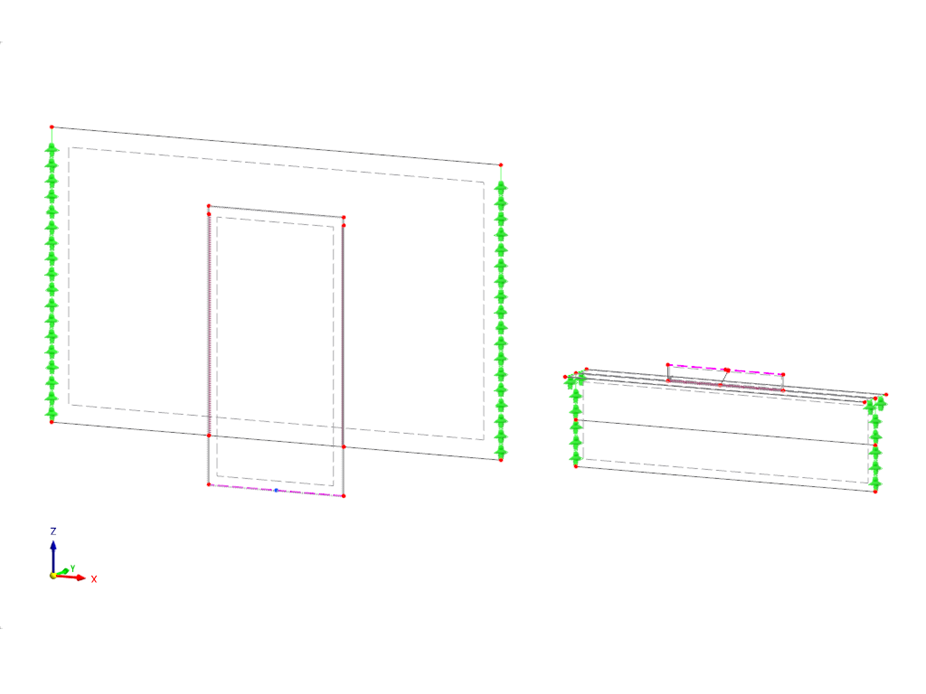

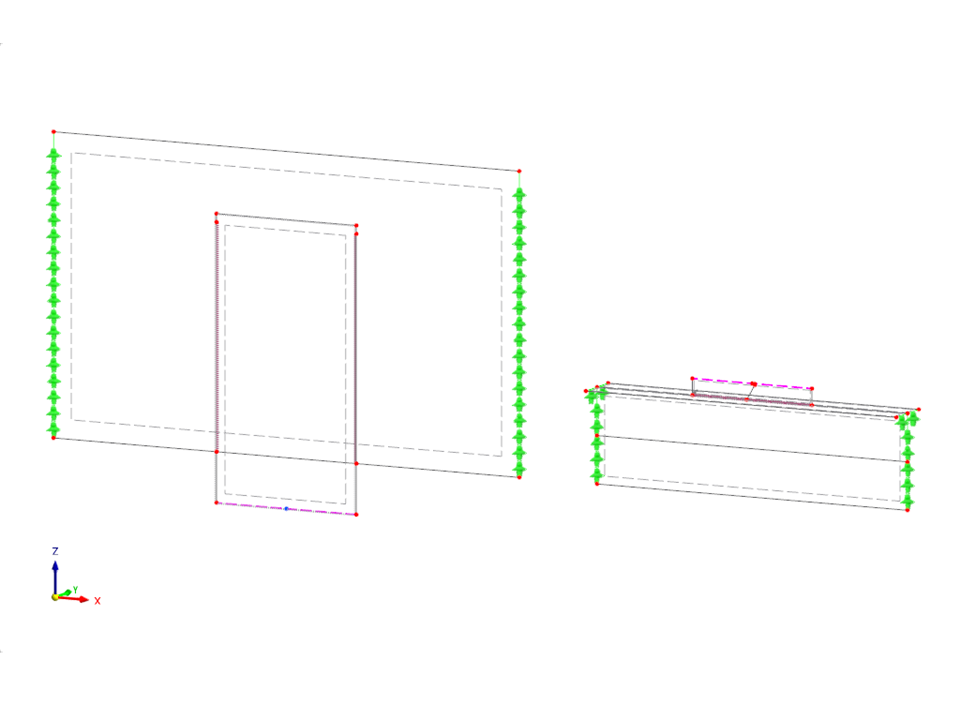

Tento model demonstruje návrh koutových svarů podle AISC 360-22 pomocí RFEM 6. Pro určení napětí svarů mezi povrchy je použito přídavného modulu analýzy napětí-deformace a poměr napětí je vypočítán na základě mezí napětí podle normy. Pro ilustraci použití jsou zahrnuty dva příklady z AISC Volume 1: Design Examples.
Model použitý v
Návrh koutového svaru podle AISC
| Počet uzlů | 31 |
| Počet linií | 33 |
| Počet prutů | 4 |
| Počet ploch | 6 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,216 t |
| Rozměry (metrické) | 2,794 x 1,067 x 0,150 m |
| Rozměry (imperiální) | 9.17 x 3.5 x 0.49 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
