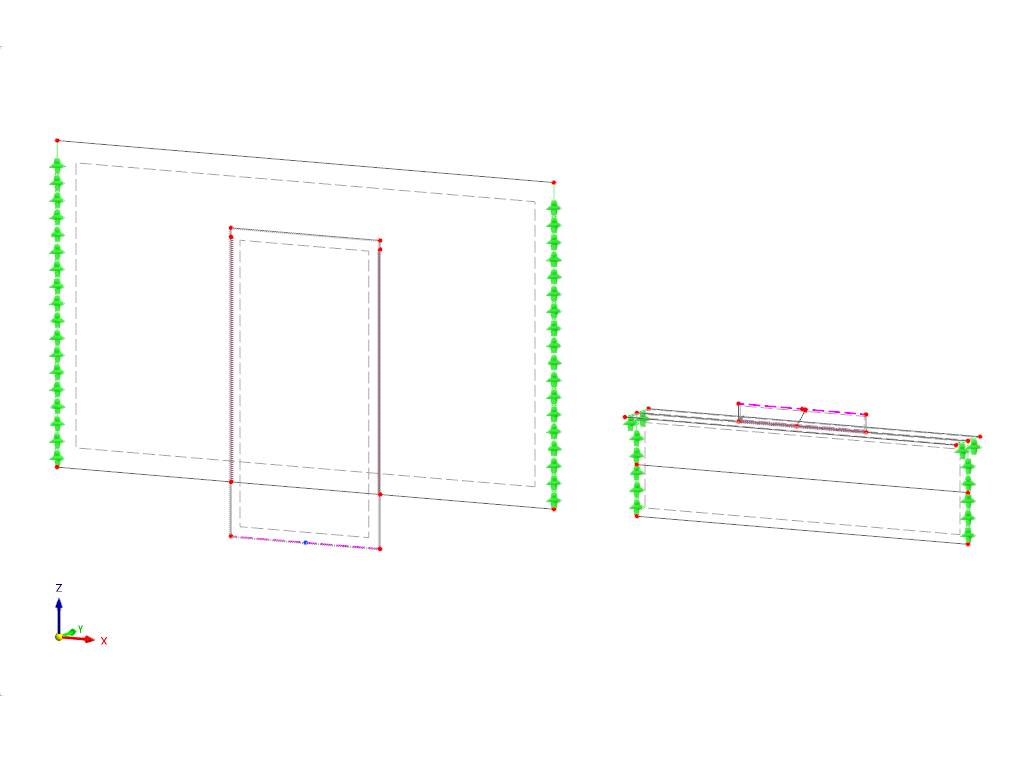

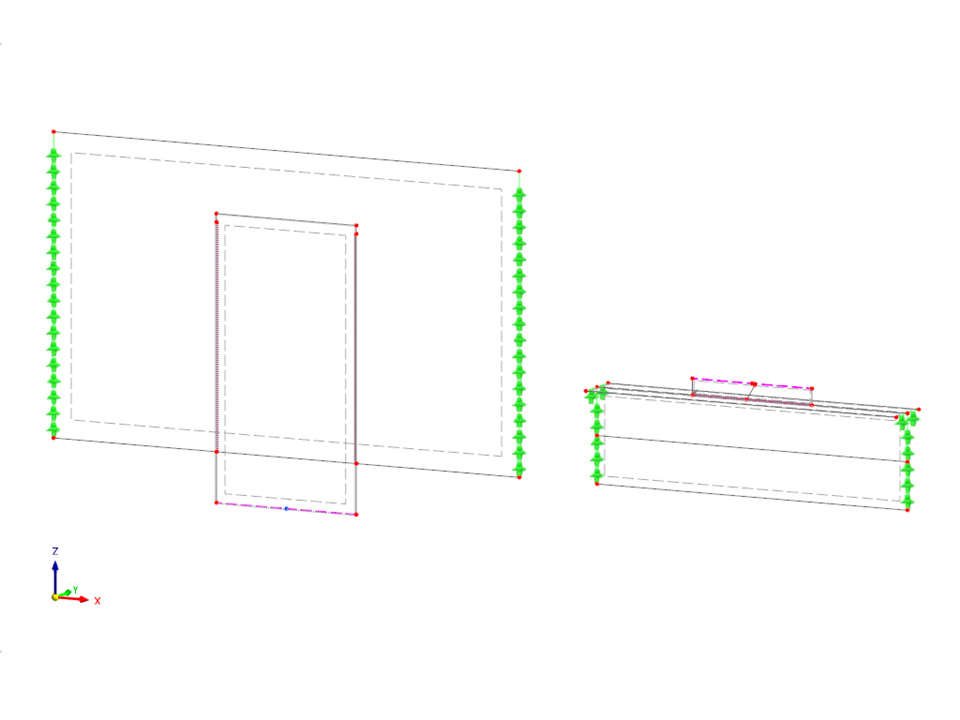

Ce modèle démontre la vérification de soudures d’angle selon l’AISC 360-22 en utilisant RFEM 6. Le module complémentaire Analyse contrainte-déformation est utilisé pour déterminer les contraintes de soudure entre les surfaces, et le rapport de contrainte est calculé sur la base des limites de contrainte de la norme. Deux exemples tirés du Volume 1 de l’AISC : Exemples de vérification sont inclus pour illustrer l’application.
Modèle utilisé dans
Vérification de soudure d’angle selon l’AISC
| Nombre de nœuds | 31 |
| Nombre de lignes | 33 |
| Nombre de barres | 4 |
| Nombre de surfaces | 6 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,216 t |
| Dimensions (métrique) | 2,794 x 1,067 x 0,150 m |
| Dimensions (impériales) | 9.17 x 3.5 x 0.49 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
