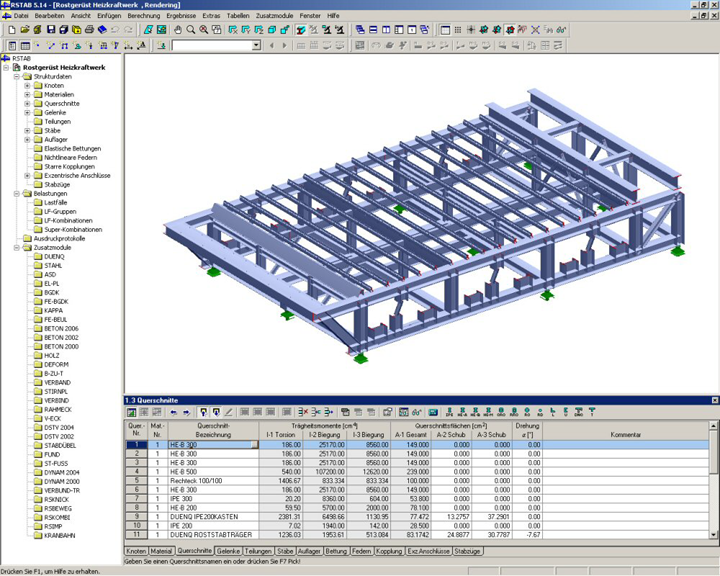

A estrutura em aço faz parte de um forno de uma central energética de biomassa.
Os andaimes de grelha são utilizados para suportar as grelhas metálicas rígidas e deslocáveis, assim como os componentes estruturais pertencentes ao forno, com um total de aproximadamente 180 t.
A estrutura em aço faz parte de um forno de uma central energética de biomassa.
Os andaimes de grelha são utilizados para suportar as grelhas metálicas rígidas e deslocáveis, assim como os componentes estruturais pertencentes ao forno, com um total de aproximadamente 180 t.
A estrutura dos andaimes inclui também uma parte móvel.
| Planeamento estrutural | Ing.-Büro Ehlenz, Beckingen, Alemanha ibehlenz.com |
