Planeamento estrutural | Radoslav Dimitrov Estudante de Engenharia Civil na Universidade Técnica de Dresden, Alemanha |

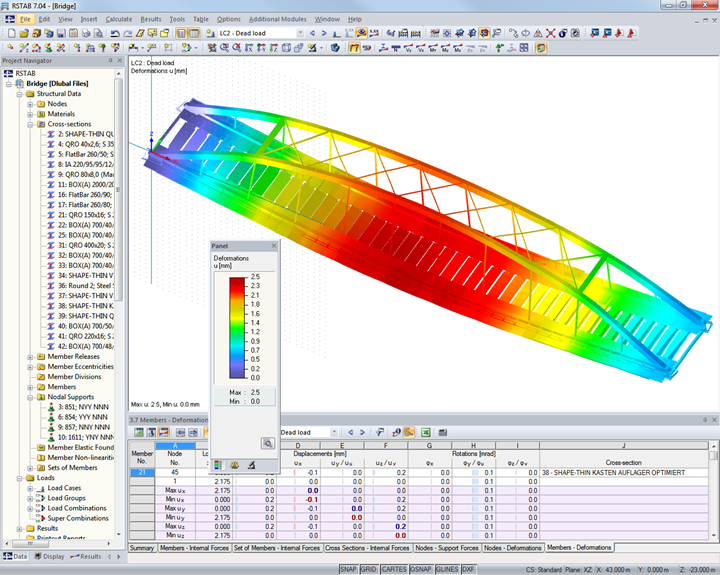

Dimensionamento da estrutura portante de uma ponte ferroviária
Especificações do projeto
Dados do modelo
Tem alguma pergunta?
O SHAPE-THIN 8 permite calcular a secção efetiva de painéis de encurvadura local reforçados longitudinalmente de acordo com a EN 1993-1-5, capítulo 4.5.
A tensão de encurvadura crítica é calculada de acordo com a EN 1993-1-5, Anexo A.1 para painéis de encurvadura local com pelo menos três faixas longitudinais ou, de acordo com a EN 1993-1-5, Anexo A.2 para painéis de encurvadura local com uma ou duas faixas na parte na parte comprimida. Além disso, é efetuada a verificação da segurança à encurvadura por torção da faixa.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
