| Statyka i konstrukcja | Radoslav Dimitrov Student budownictwa na Uniwersytecie Technicznym w Dreźnie |

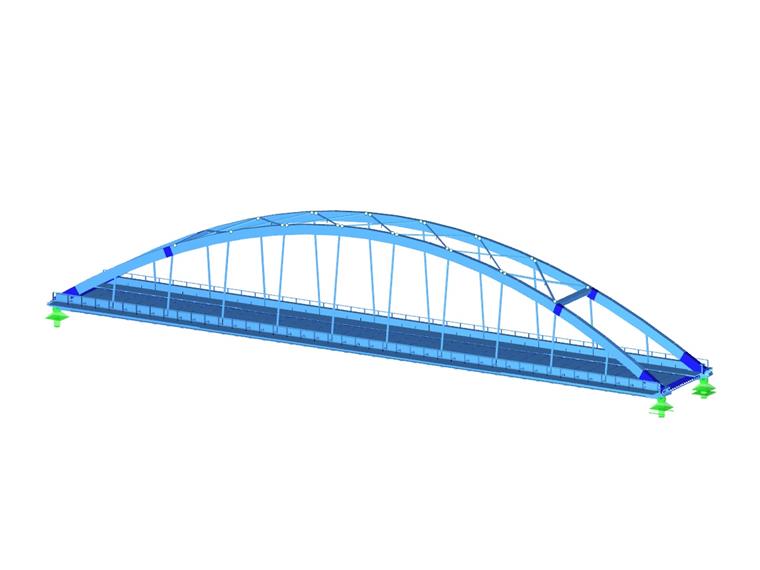

Wymiarowanie konstrukcji nośnej mostu kolejowego
Radoslav Dimitrov, welcher an der Technischen Universität Dresden studiert, verwendete RSTAB für die statische Berechnung einer Stahlbrücke.
Specyfikacja projektu

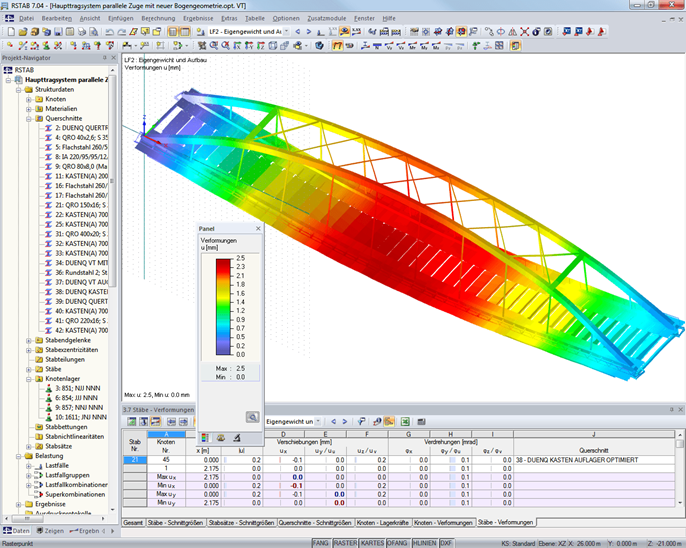

Entwurf der Tragkonstruktion für eine Eisenbahnbrücke
Dane modelu
Liczba węzłów
1318
Liczba prętów
2461
Ilość przypadków obciążenia
194
Ilość KO
11
Liczba kombinacji wyników
8
Ciężar całkowity
824,093 t
Wymiarowanie
88,652 x 12,742 x 15,359 m
Wersja programu
7.04.17
