| Tragwerksplanung | Radoslav Dimitrov Bauingenieur-Student an der Technischen Universität Dresden |

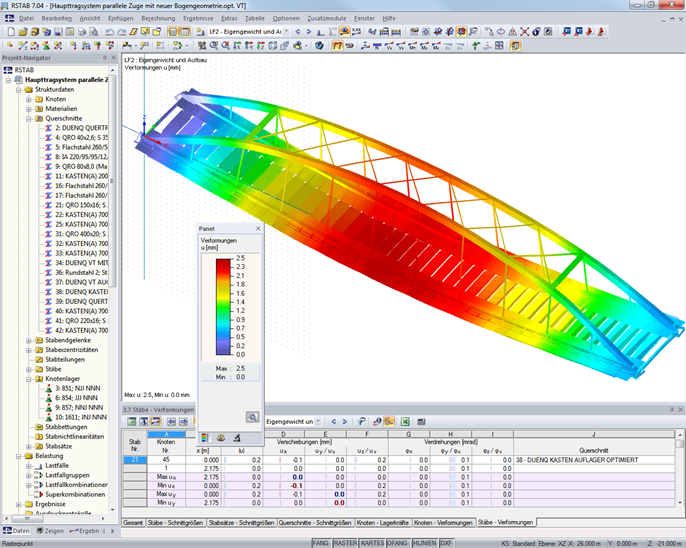

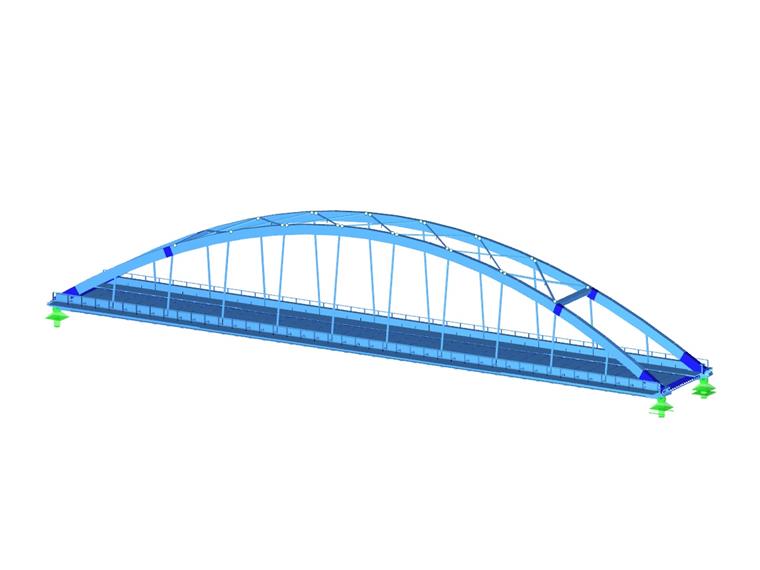

Entwurf der Tragkonstruktion für eine Eisenbahnbrücke
Radoslav Dimitrov, welcher an der Technischen Universität Dresden studiert, verwendete RSTAB für die statische Berechnung einer Stahlbrücke.
Projektspezifikationen
Entwurf der Tragkonstruktion für eine Eisenbahnbrücke
Modelldaten
Anzahl Knoten
1318
Anzahl Stäbe
2461
Anzahl Lastfälle
194
Anzahl Lastkombinationen
11
Anzahl Ergebniskombinationen
8
Gesamtgewicht
824.093 t
Abmessungen
88.652 x 12.742 x 15.359 m
Programmversion
7.04.17
