Resort comercial G3 em Gerasdorf, Áustria

Projeto de cliente da Dlubal

Planeamento estrutural ATP Arquitetos e Engenheiros
Viena, Áustria
www.atp.ag
Construção Empreiteiro geral
Leyrer + Graf Baugesellschaft mbH
Gmünd, Áustria
www.leyrer-graf.at

Construção em madeira
Graf-Holztechnik GmbH
Horn, Áustria
www.graf-holztechnik.at
Investidor HY Immobilien Ypsilon GmbH
(subsidiary of BAI Bauträger Austria Immobilien GmbH)
Viena, Áustria

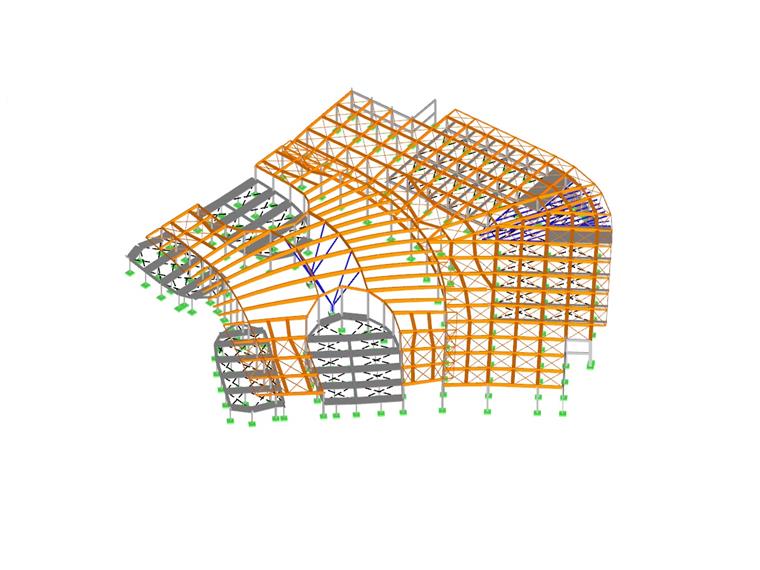

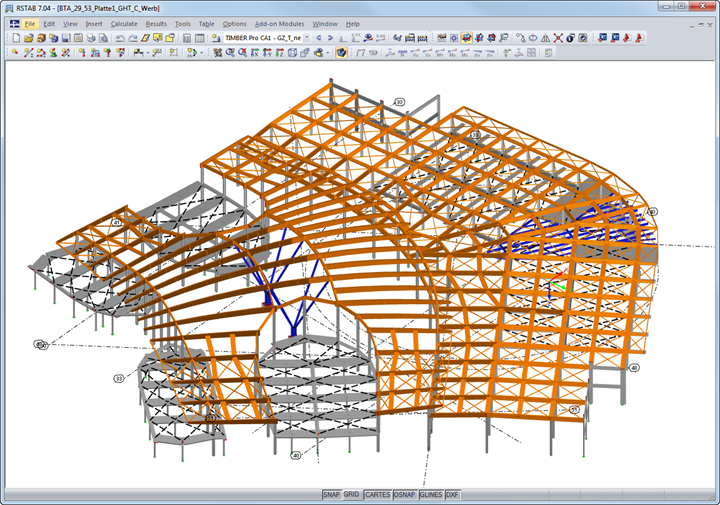

Para este projeto foram calculadas várias subestruturas. Os seguintes dados referem-se ao sistema parcial aqui representado.

Comprimento: ~ 162 m | Largura: ~ 157 m | Altura: ~ 26 m
Nós: 1024 | Barras: 1942 | Materiais: 15 | Secções: 311

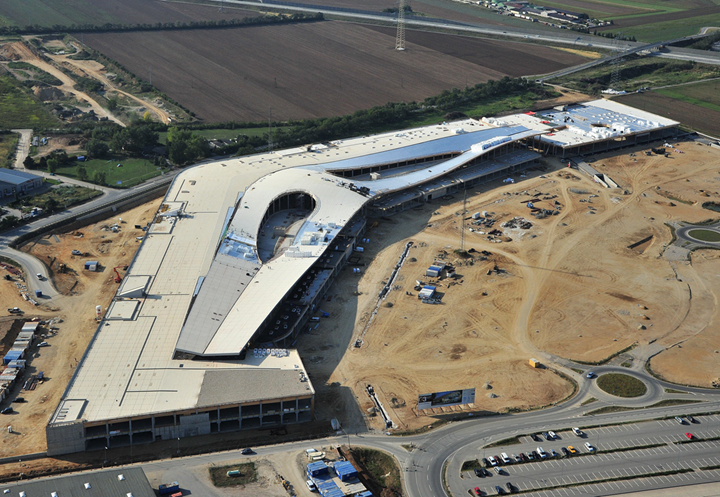

Em Gerasdorf, um município a norte de Viena, está de momento a ser construído o resort comercial G3. É o maior projeto de madeira laminada cruzada de sempre e ao mesmo tempo o maior estaleiro de uma obra em madeira da Europa.

Na construção foram utilizadas mais de 8000 m³ de madeira laminada cruzada e aprox. 3500 m³ de madeira laminada colada. Tanto o dimensionamento com arquitetura sofisticada como o cálculo estático complexo, partiram do cliente austríaco da Dlubal, a ATP Architekten und Ingenieure de Viena. A análise estrutural foi concebida com a liderança de Gustav Trefil.

O edifício é o maior centro comercial da Áustria construído em uma só fase.

Onda gigante em madeira

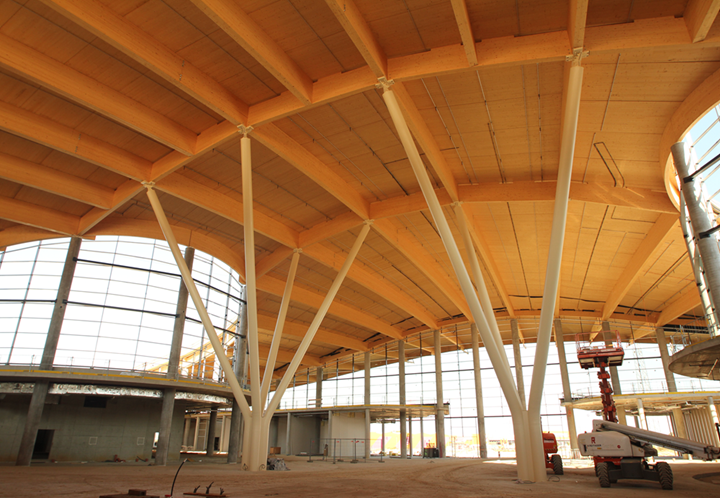

O ponto mais marcante do projeto, ao nível da sua arquitetura, é a enorme cobertura com uma área de 60000 m², cobrindo a estrutura como uma onda gigante. O seu dimensionamento foi efetuado pela empresa austríaca Graf‑Holztechnik.

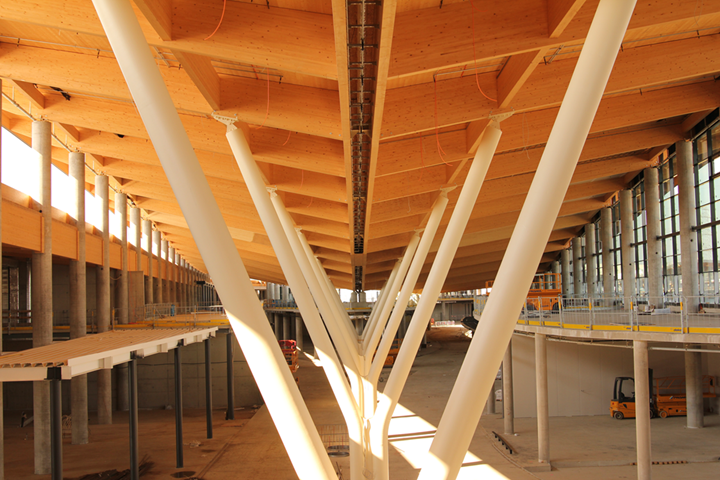

A construção primária, que é constituída por vigas pesadas de madeira laminada colada, está assente em pilares de aço e betão armado com alturas até 20 m. Esta construção suporta a quantidade record de  8000 m³ de placas de madeira laminada cruzada. As placas com 3 ou 5 camadas têm que espessuras que variam entre os 12 e os 24 cm, e comprimentos de vão que atingem os 10 m.

No dimensionamento, as espessuras foram calculadas para todas as placas, para manter a construção o mais esbelto e económico possível.

Amigo do ambiente e aspeto apelativo

O balanço energético do projeto é impressionante. Graças à utilização de madeira como material de construção, foram poupadas mais de 23000 t de CO2.

Devido à altura da cobertura ir até aos 20 m, a estrutura em madeira foi instalada com "aperfeiçoamento de qualidade industrial", para obter o equilíbrio ideal entre os custos e a aparência.

A cobertura em madeira ficará na sua maior parte visível, contribuindo significativamente para o desejado bem-estar no resort.
