Pasaż handlowy G3 w Gerasdorf, Austria

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Centrum handlowe G3 w Gerasdorf na północy Wiednia zostało otwarte w 2012 roku. Jest to największa na świecie realizacja konstrukcji z drewna CLT, a zarazem największa budowa w technologii drewnianej w Europie.

Obliczenia konstrukcyjne Projektowanie architektoniczne i konstrukcyjne
Architekci i inżynierowie ATP
Wiedeń, Austria
www.atp.ag
Budowa Generalny wykonawca
Leyrer + Graf Baugesellschaft mbH
Gmünd, Austria
www.leyrer-graf.at

Konstrukcja drewniana
Graf-Holztechnik GmbH
Horn, Austria
www.graf-holztechnik.at
Klient HY Immobilien Ypsilon GmbH, Wiedeń, Austria
(Spółka zależna od BAI Bauträger Austria Immobilien GmbH)

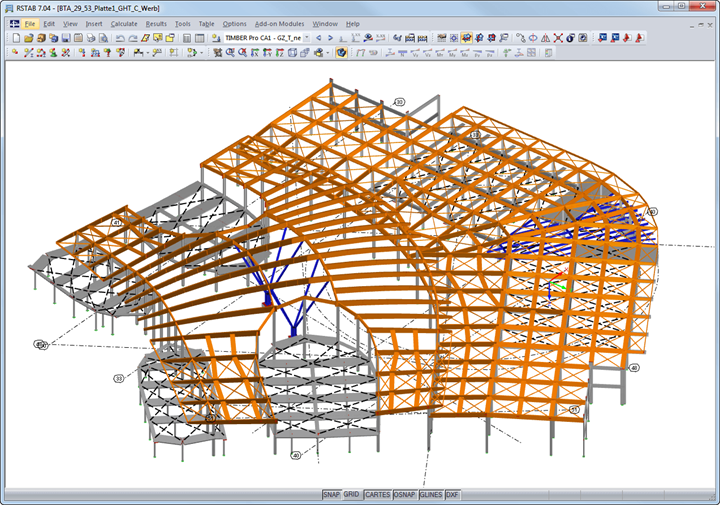

Prezentowane dane należą do części pokazanej poniżej.

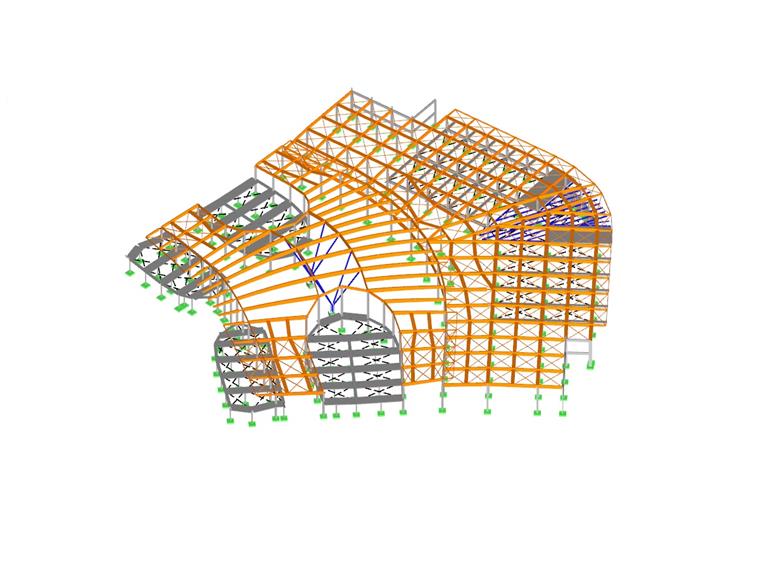

Model

Podczas budowy zostało wykorzystane 8,000 m³ drewna CLT i około 3,500 m³ belek z drewna klejonego warstwowo. Zarówno projekt architektoniczny budynku, jak również złożone obliczenia konstrukcyjne zostały przygotowane przez austriackiego klienta firmy Dlubal - ATP Architekten und Ingenieure z Wiednia. Analiza konstrukcji została przeprowadzona pod pieczą Gustava Trefila.

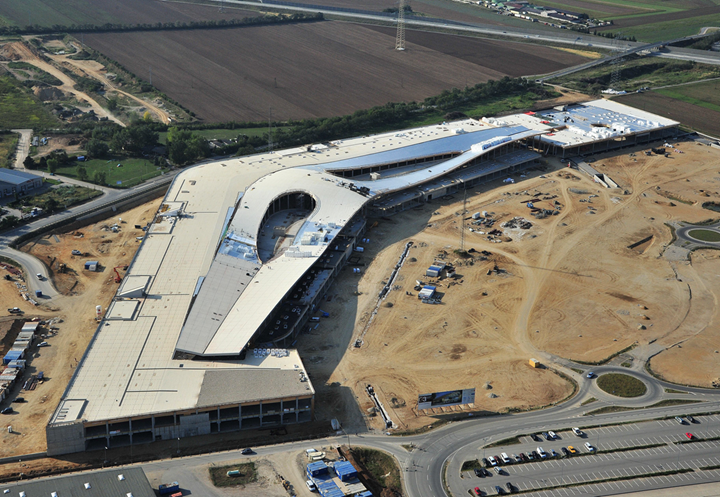

Gigantyczna fala wykonana z drewna

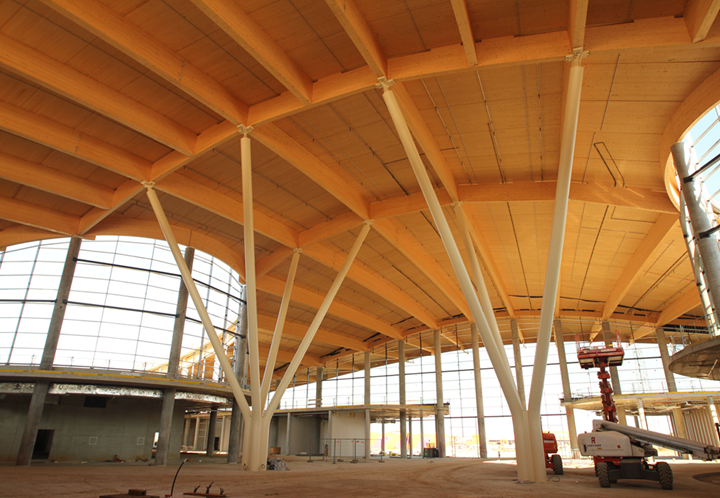

Najbardziej przykuwającą oko cechą architektoniczną jak i konstrukcyjną obiektu jest zakrzywiony drewniany dach o powierzchni 60 000 m², który rozciąga się nad obiektem niczym gigantyczna fala. Został wykonany przez firmę Graf-Holztechnik.

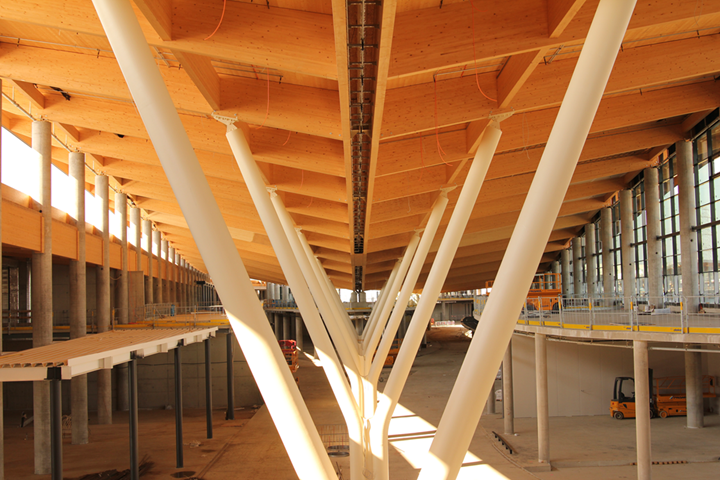

Konstrukcja główna składająca się z masywnych belek z drewna klejonego warstwowo jest oparta na słupach stalowych i żelbetowych o wysokości nawet 20 m.

Konstrukcja ta służy jako podpora dla około 8 000 m³ płyt z drewna klejonego krzyżowo. Trzy- oraz pięciowarstwowe panele mają grubości od 12 do 24 cm i rozpiętość maksymalne nawet 10 m. Projektanci zoptymalizowali grubość każdej płyty, aby stworzyć jak najbardziej smukłą i wydajną konstrukcję.

Przyjazny dla środowiska i atrakcyjny wizualnie budynek

Bilans energetyczny projektu jest naprawdę imponujący. Dzięki wykorzystaniu drewna jako materiału konstrukcyjnego zaoszczędzono ponad 23 000 t CO2.

Ze względu na znaczną wysokość dachu sięgającą do 20 m, powierzchnie widoczne elementów dachowych zostały wyszlifowane do "jakości przemysłowej", co stanowi idealny kompromis pomiędzy kosztem a wyglądem.

Drewniane elementy konstrukcyjne zostały w dużym stopniu celowo wyeksponowane, co w zamyśle ma przyczyniać się do stworzenia przyjemnej atmosfery wewnątrz centrum handlowym.
