Centre Commercial G3 à Gerasdorf, en Autriche

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Calcul de Structure Conception architecturale
ATP Architects and Engineers
Vienne, Autriche
www.atp.ag
Construction Entreprise Générale
Leyrer + Graf Baugesellschaft mbH
Gmünd, Autriche
www.leyrer-graf.at

Construction en bois
Graf-Holztechnik GmbH
Horn, Austria
www.graf-holztechnik.at
Maître d'Ouvrage HY Immobilien Ypsilon GmbH, Vienne, Autriche
(Filiale de BAI Bauträger Austria Immobilien GmbH)

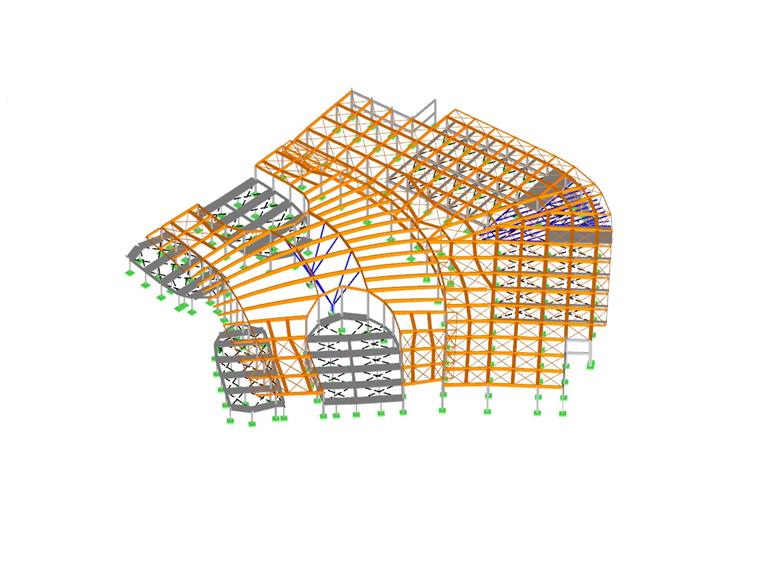

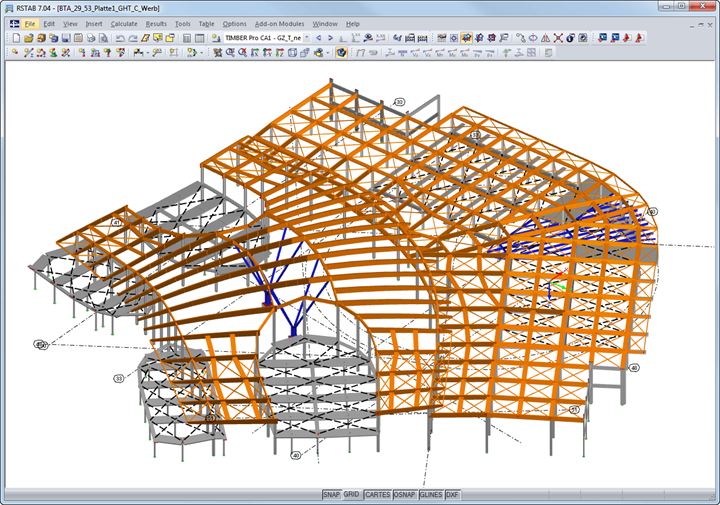

Plusieurs sous-structures ont été calculées pour le projet. Les données suivantes concernent le sous-système affiché ici.

Longueur: env. 162 m | Largeur: env. 157 m | Hauteur: env. 26 m
Nombre de nœuds: 1 024 | Membres: 1 942 | Matériaux: 15 | Sections: 311

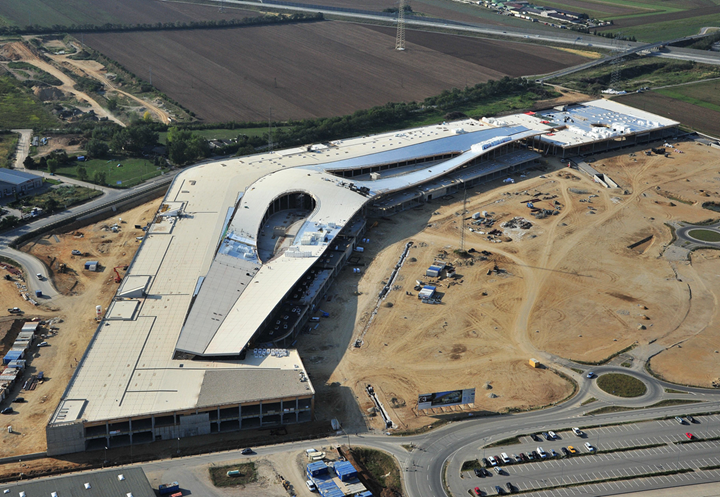

Le complexe commercial G3 est actuellement en construction à Gerasdorf, dans le nord de Vienne. Il s’agit du projet le plus important jamais publié en bois lamellé croisé et du plus grand chantier de construction en bois d’Europe. Le projet de construction impliquait environ 8 000 m³ de bois lamellé croisé et environ 3 500 m³ de lamellé-collé

La conception architecturale sophistiquée et l’analyse structurale complexe ont été conçues par l’ATP Architekten und Ingenieure de Vienne, client de Dlubal. L'analyse de structure a été effectuée par Dipl.-Ing. Gustav Trefil.

Il s’agit du plus grand centre commercial d’Autriche jamais construit en phase de construction.

Vague géante en bois

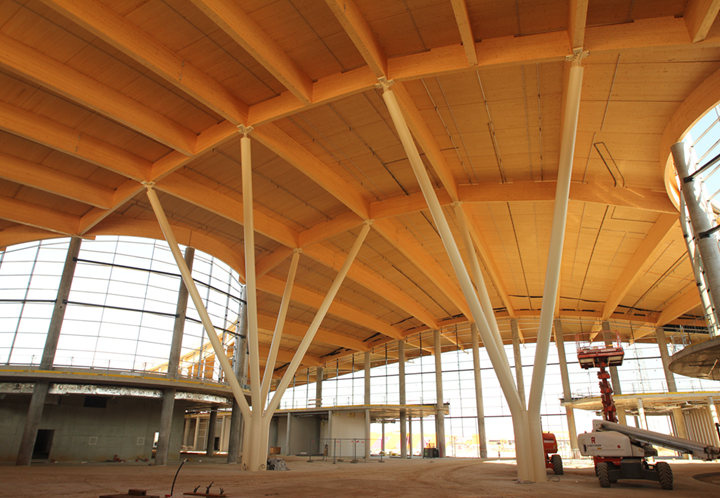

La toiture cintrée en bois de plus de 60 000 m² qui couvre le bâtiment en une vague géante a été réalisée par la société Graf-Holztechnik.

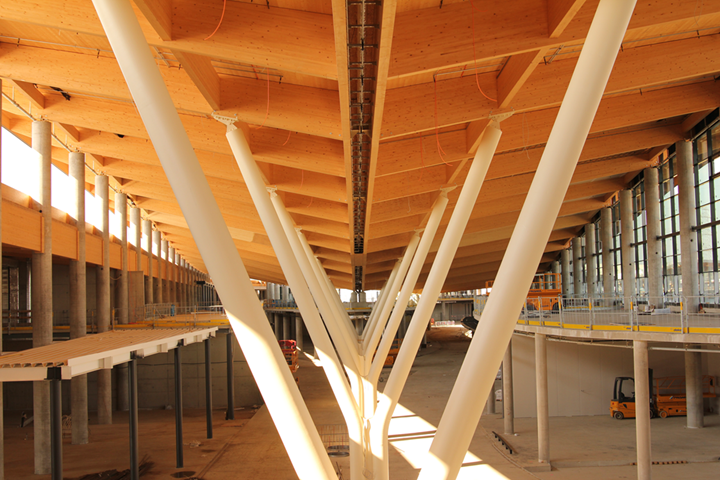

La structure principale est basée sur de puissantes poutres en BSH et est supportée par des poteaux en acier et en béton armé d'une hauteur maximale de 20 m.

La quantité record d'env. Dalle de bois lamellé croisé de 8 000 m³. Les dalles à trois ou cinq couches ont une épaisseur de 12 à 24 cm et une portée allant jusqu'à 10 m. L'épaisseur a été calculée pour chaque dalle afin de rendre la structure la plus maigre et économique possible.

Écologique et attrayant

Le bilan énergétique du projet est impressionnant. Grâce à l'utilisation de ces matériaux, environ 23 000 t de CO 2 ont été économisées.

La toiture a été conçue en un «sol de qualité industrielle», ce qui constitue un compromis idéal entre le coût et l'aspect.

La structure restera largement visible et contribuera de manière importante au bien-être de la station.
