Centro comercial G3 en Gerasdorf, Austria

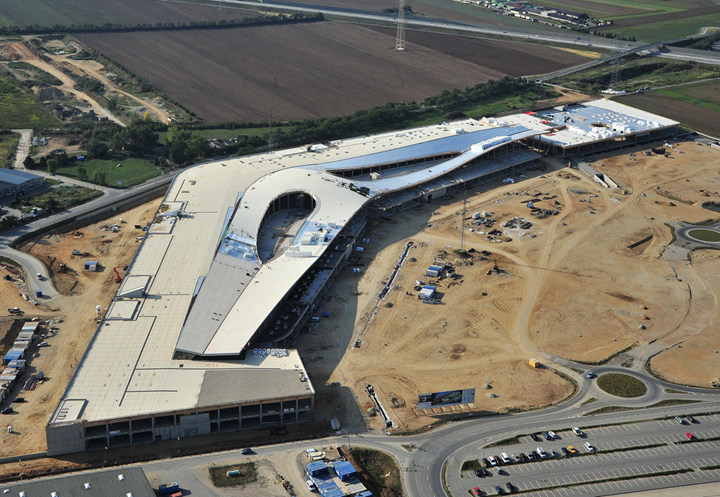

El centro comercial G3 de Gerasdorf, en el norte de Viena, se inauguró en 2012. En aquel momento, fue el mayor proyecto de madera contralaminada de la historia y la construcción de madera más grande de Europa.

Se emplearon más de 8.000 m3 de madera contralaminada y aproximadamente 3.500 m3 de vigas de madera laminada encolada en la construcción. Tanto el sofisticado diseño arquitectónico como el complejo cálculo estructural proceden de ATP Architekts and Engineers, cliente austríaco de Dlubal. El análisis estructural fue realizado bajo la dirección de Dipl.-Ing. Gustav Trefil.

Una onda gigante hecha de madera

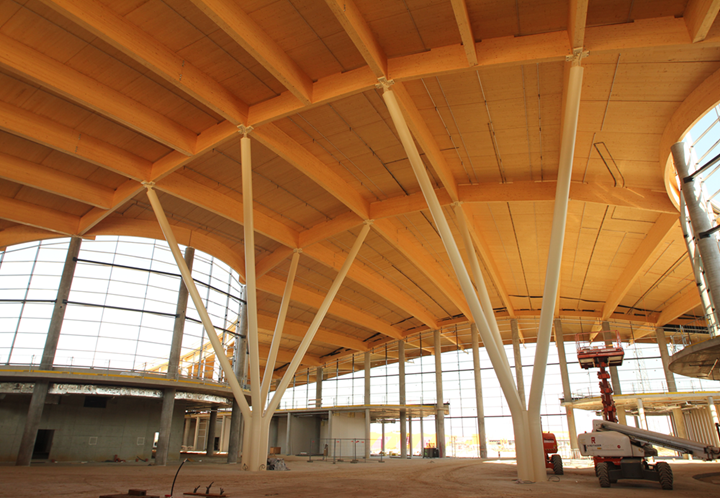

El elemento arquitectónico a destacar del proyecto es la enorme cubierta de madera que se extiende sobre un área de 60.000 m², abarcando el edificio como una ola gigante. Ha sido diseñado por la empresa austriaca Graf ‑ Holztechnik.

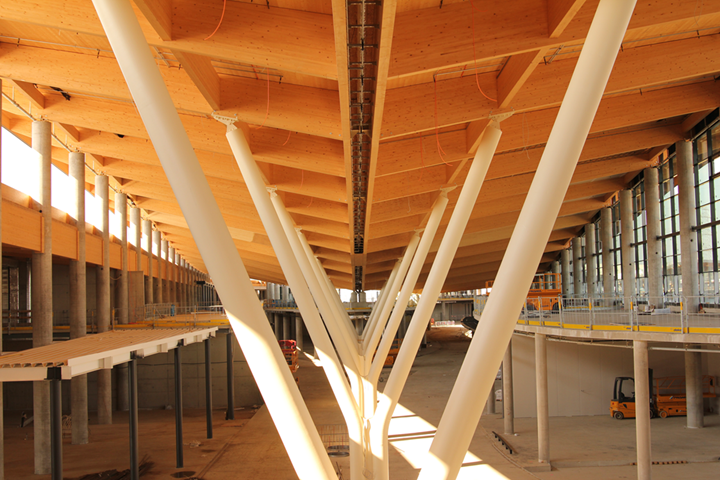

La estructura principal compuesta de vigas de madera laminada encolada se basa en pilares de acero y hormigón armado con una altura de hasta 20 m.

La estructura soporta una cantidad récord de aproximadamente 8.000 m³ de paneles de madera contralaminada. Los paneles de tres y cinco capas tienen un espesor de 12 a 24 cm y una longitud de vano de hasta 10 m. Los diseñadores han calculado el espesor de cada panel para dimensionar la estructura de la forma más esbelta y eficiente posible.

Respetuoso con el medio ambiente y visualmente atractivo

El balance energético del proyecto es realmente impresionante. Gracias al uso de la madera como material de construcción, se han ahorrado más de 23.000 t de CO2.

Debido a los altos niveles de la cubierta (hasta ~ 20 m), la estructura de madera se instaló y se "retocó con calidad industrial" para obtener el equilibrio ideal entre los costes y el aspecto visual.

La madera permanecerá visible en gran medida, contribuyendo de manera significativa a la sensación deseada y al factor de comodidad del centro comercial.

Ingeniería estructural Diseño arquitectónico y estructural
ATP Architects and Engineers
Viena, Austria
www.atp.ag
Cliente Contratista principal
Leyrer + Graf Baugesellschaft mbH
Gmünd, Austria
www.leyrer-graf.at

Construcción de madera
Graf-Holztechnik GmbH
Horn, Austria
www.graf-holztechnik.at
Inversor HY Immobilien Ypsilon GmbH, Viena, Austria
(Filial de BAI Bauträger Austria Immobilien GmbH)


Especificaciones del proyecto

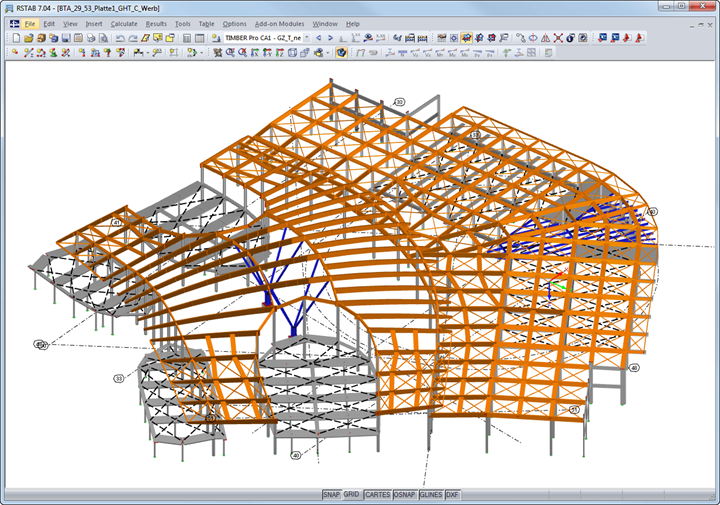

Datos del modelo

Número de nudos 1024
Número de barras 1942
Número de casos de carga 12
Número de combinaciones de carga 537
Número de combinaciones de resultados 17
Peso completo 2601.341 t
Dimensiones (métricas) 160,660 x 156,453 x 25,083 m
Dimensiones (imperiales) 527.1 x 513.3 x 82.29 feet
Versión del programa 7.04.29
