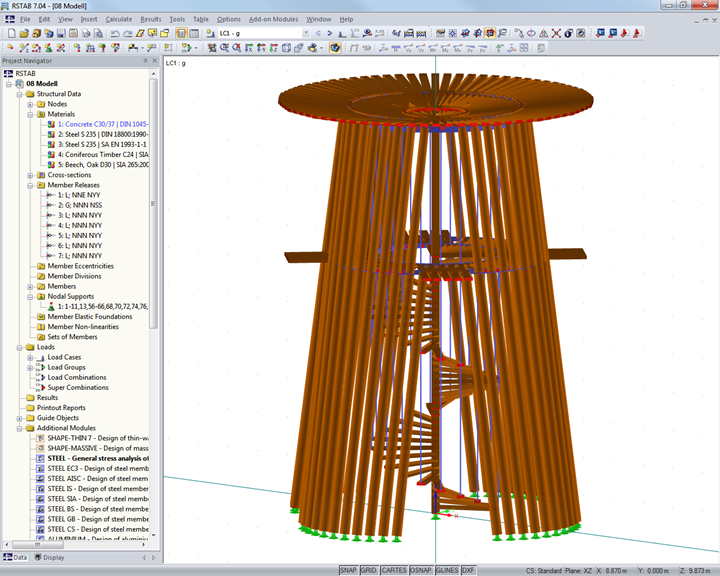

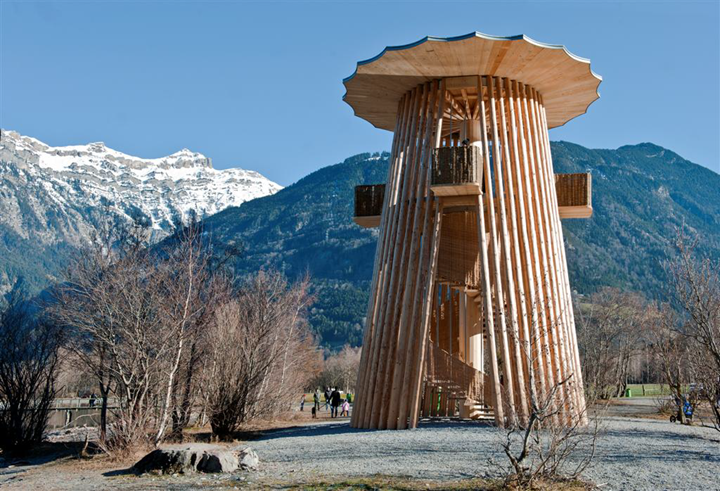

A torre com uma altura de 11,5 m foi desenhada pelo arquiteto suíço Gion A. Caminada. A análise estrutural foi efetuada pela Pirmin Jung, cliente da Dlubal Software.
Análise estrutural e construção
Os pilares redondos de abeto-branco foram cortados e preparados no próprio local da construção.
Na base, os pilares têm um diâmetro de aproximadamente 240 mm, com uma secção variável que vai reduzindo na direção da cobertura, a qual é suportada pelos mesmos, tal como as plataformas de observação. A plataforma é constituída por tábuas com 80 mm de espessura, em consola nos pontos de observação, e está diretamente fixada aos pilares através de consolas. As vigas de cobertura são suportadas pelo poste central e pelos pilares exteriores.
Na estrutura da cobertura, está pendurado um anel em aço, no qual repousa o lado interior do chão da plataforma e a partir do qual a escada em espiral está suspensa.
Todas as ligações foram aplicadas de tal maneira que facilmente podem ser substituídas sem influenciar a estrutura global quando o tempo de vida útil for atingido.
Contraventamento

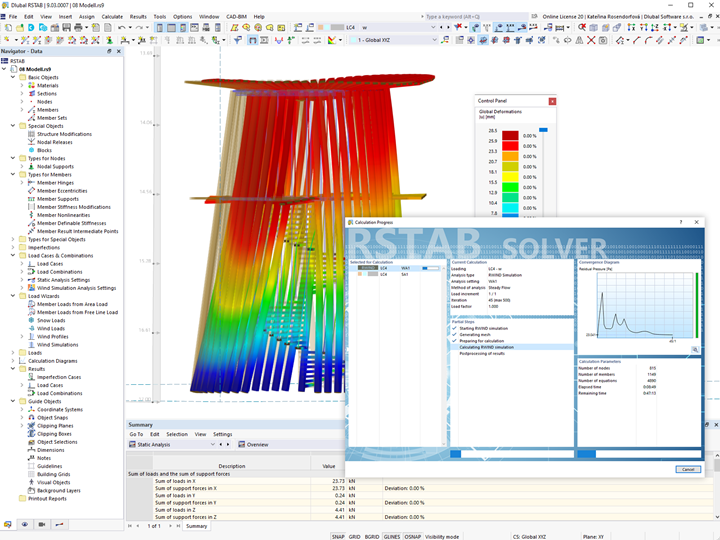

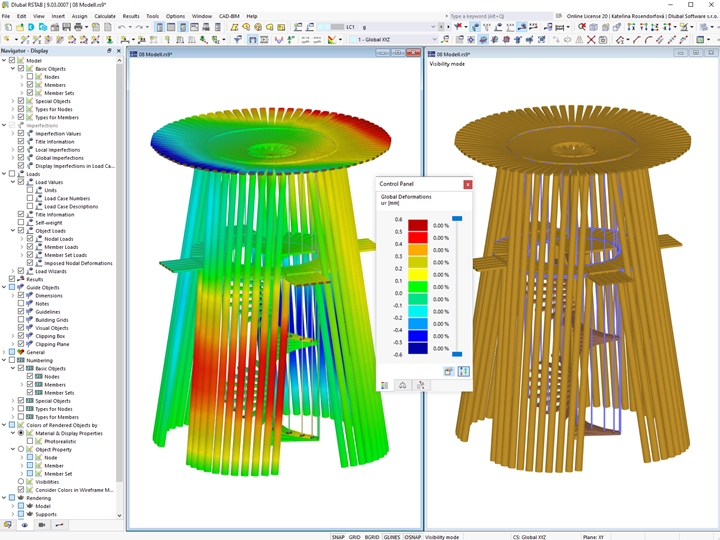

Para além das cargas de vento, a torre tem de resistir a vibrações derivadas a cargas variáveis. Uma vez que foram postos de parte os contraventamentos adicionais para estabilização horizontal, por razões arquitetónicas, os pilares foram sujeitos a um encastramento parcial no anel em aço na cobertura. Assim, formou-se uma espécie de pórtico com eficácia espacial.
| Planeamento estrutural | Análise estrutural de madeira Pirmin Jung Ingenieure für Holzbau AG Rain, Suíça www.pirminjung.ch Engenheiro Civil Projekta AG Altdorf, Suíça |
| Construção | Holzbauer Gebrüder Bissig Holzbau GmbH Altdorf, Suíça |
| Arquiteto | Gion A. Caminada Arch. BSA/SA Cons Vrin, Suíça |
| Cliente | Cantão Uri Comissão do delta do rio Reuss Altdorf, Suíça |
