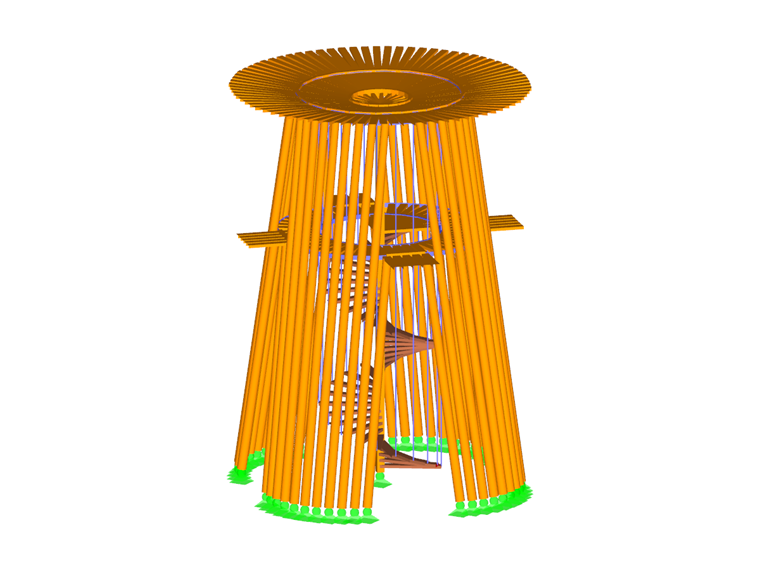

Wieża w delcie rzeki Reuss w pobliżu Seedorf w Szwajcarii

Projekt klienta

Statyka i konstrukcja Analiza statyczno-wytrzymałościowa konstrukcji drewnianej
Pirmin Jung Ingenieure für Holzbau AG
Rain, Szwajcaria
www.pirminjung.ch

Konstrukcja budowlana
Projekta AG
Altdorf, Szwajcaria
Budowa Konstrukcja drewniana
Gebrüder Bissig Holzbau GmbH
Altdorf, Szwajcaria
Architekt Gion A. Caminada Arch. BSA/SA Cons
Vrin, Szwajcaria
Inwestor Kanton Uri
Komitet na rzecz delty rzeki Reuss
Altdorf, Szwajcaria

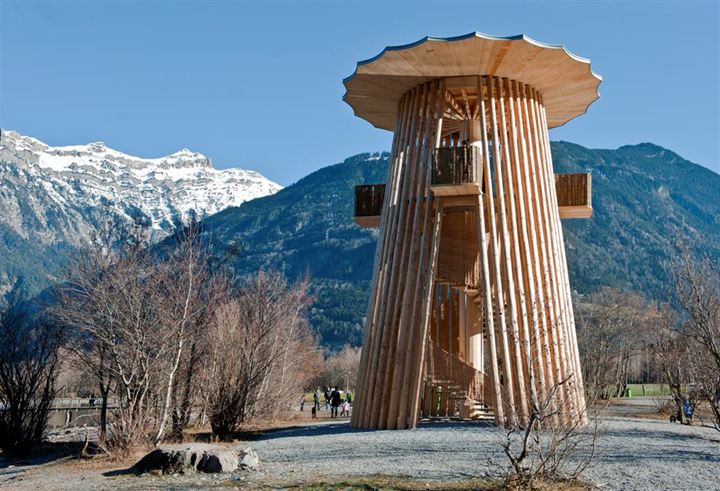

Wieża do obserwacji ptaków w delcie rzeki Reuss stanowi wyjątkową konstrukcję w Alpach Urneńskich. Jej zaskakująca główna konstrukcja szkieletowa składa się z 48 długich, pochyłych słupów drewnianych. Z czterech tarasów widokowych, ludzie poszukujący odpoczynku mogą podziwiać wspaniały widok na deltę rzeki, a ornitolodzy mogą obserwować gnieżdżące się ptaki.

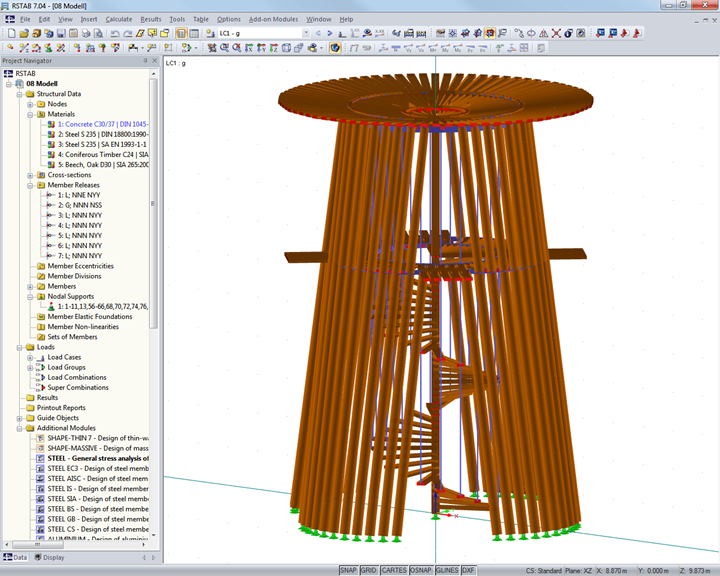

Wieża o wysokości 11,5 m została zaprojektowana przez szwajcarskiego architekta Gion A. Caminada. Analiza statyczno-wytrzymałościowa została przeprowadzona przez klienta firmy Dlubal Software, Pirmin Jung Engineers.

Analiza statyczno-wytrzymałościowa

Okrągłe słupy wykonane z drewna jodły pospolitej zostały pocięte, zaimpregnowane i przygotowane w bezpośrednim sąsiedztwie placu budowy.

Przy podstawie kolumny mają około 240 mm i zwężają się ku górze, aby móc utrzymać platformę widokową. Platforma składa się z belek o grubości 80 mm, zamocowanych wspornikowo w miejscach, gdzie umieszczono cztery balkony widokowe. Platforma jest bezpośrednio zamocowana do słupów z drewna dłużycowego za pomocą wsporników. Krokwie dachowe są podtrzymywane przez centralny słup i słupy zewnętrzne.

Ponadto z konstrukcji dachu zwisa stalowa obręcz, na której leży wewnętrzna strona podłogi platformy i pod którą podwieszone są spiralne schody.

Wszystkie połączenia są zbudowane w taki sposób, że łatwo można je wymienić po okresie żywotności, bez wpływu na całą konstrukcję.

Usztywnienie

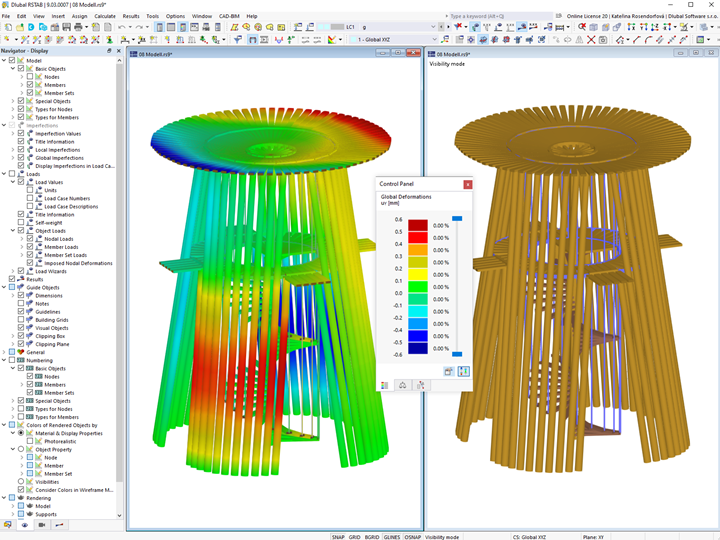

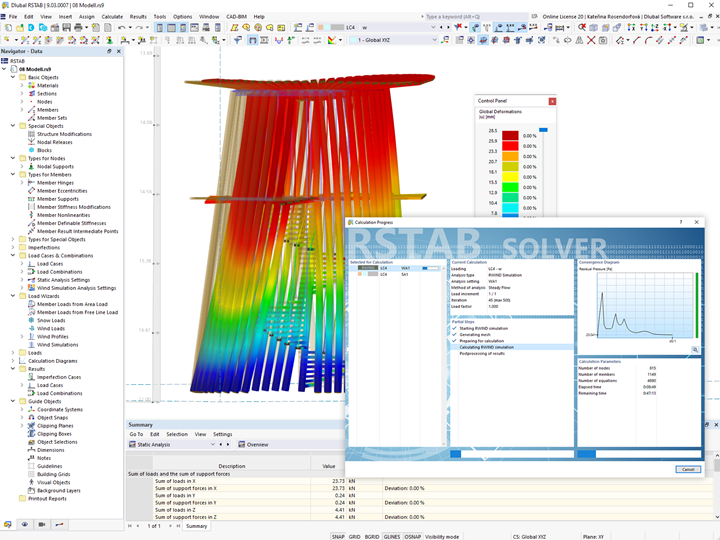

Oprócz obciążeń wiatrem wieża musi być w stanie przyjmować wibracje wywołane zmiennym obciążeniem. Ze względów architektonicznych nie było możliwości zastosowania dodatkowych stężeń lub podobnych elementów usztywniających do zapewnienia poziomej stabilizacji konstrukcji, dlatego słupy zostały częściowo zamocowane na sztywno do stalowej obręczy w dachu. W ten sposób powstała przestrzennie funkcjonalna rama.
