Rozhledna v deltě řeky Reuss poblíž obce Seedorf, Švýcarsko

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

Statické výpočty
Statický výpočet dřevěné konstrukce
Pirmin Jung Ingenieure für Holzbau AG
Rain, Švýcarsko
www.pirminjung.ch

Stavební inženýrství
Projekta AG
Altdorf, Švýcarsko
Konstrukce Dřevařští výrobci Gebrüder Bissig Holzbau GmbH
Altdorf, Švýcarsko
Architektura Gion A. Caminada Arch. BSA/SA Cons
Vrin, Švýcarsko
Investor Kanton Uri
Komise pro deltu řeky Reuss
Altdorf, Švýcarsko

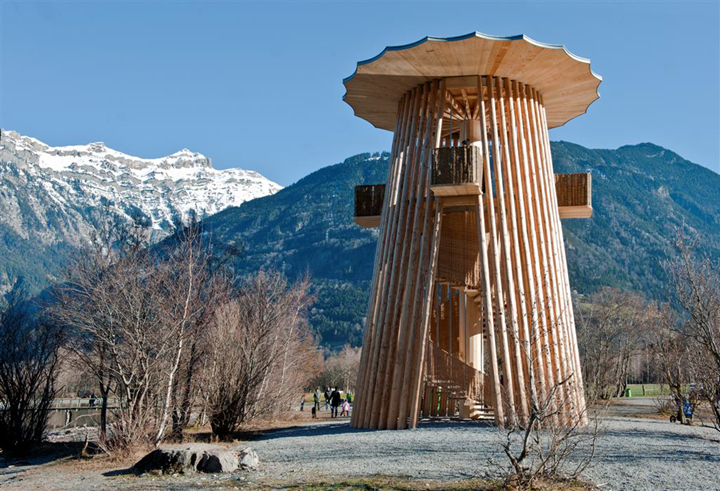

V deltě řeky Reuss v Urnských Alpách vyrostla mimořádná pozorovatelna ptáků. Její pozoruhodná hlavní konstrukce se skládá z 48 dřevěných, na šikmo postavených sloupů. Čtyři vyhlídkové plošiny nabízejí nádherný výhled na deltu řeky a ornitologové zde mohou pozorovat hnízdící ptáky.

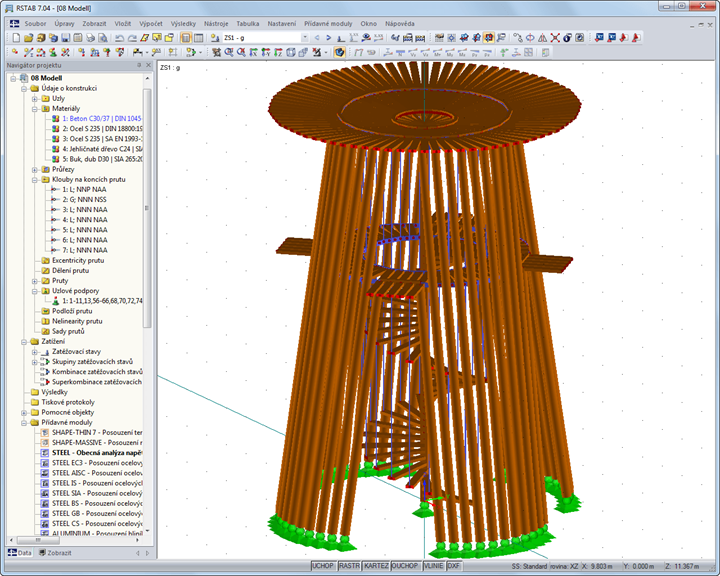

11,5 m vysoká věž je projektem architekta Giona A. Caminady. Statiku provedl zákazník společnosti Dlubal Pirmin Jung Ingenieure.

Investor

Kruhové sloupy z bílé jedle byly řezány a zpracovávány v bezprostřední blízkosti staveniště.

Mají ve spodní části průměr asi 240 mm a zužují se ke střeše, kterou nesou, stejně jako na pozorovací plošině. Plošina se skládá z 80 mm vyztužených prken v oblasti těchto čtyř viditelných košů. Na vnější straně je připevněn přímo k podpůrným protokolům pomocí konzol. Krokve jsou podepřeny na středním a vnějším sloupu.

Na střešní konstrukci je umístěn ocelový kroužek, na kterém spočívají vnitřek podlahy plošiny a na které je zavěšeno točité schodiště.

Všechna spoje jsou navrženy tak, aby je možné po ukončení životnosti snadno vyměnit a bez vlivu na celou konstrukci.

ztužidlo

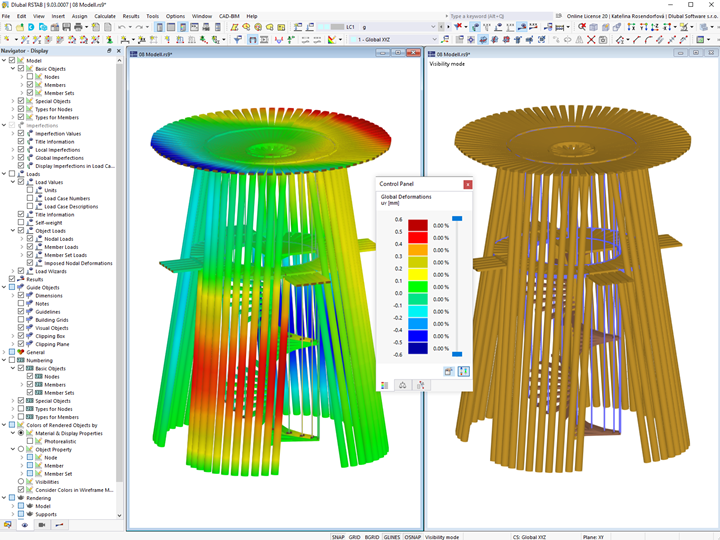

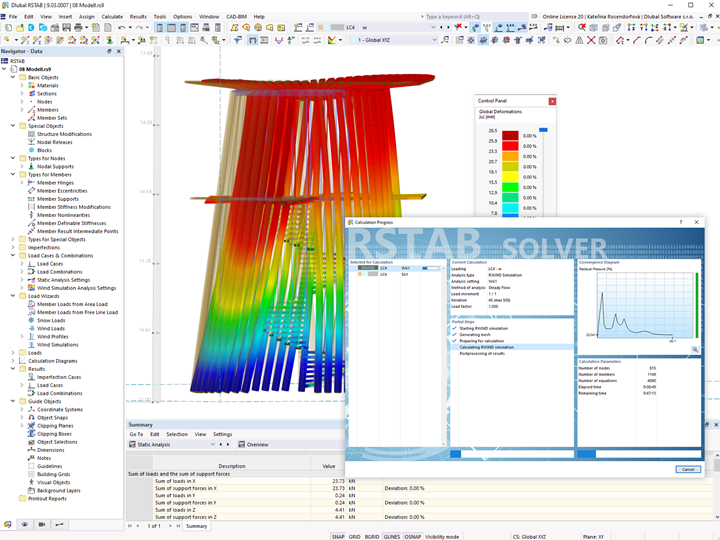

Věž musí kromě zatížení větrem také absorbovat vibrace z užitného zatížení. Od přídavných diagonál nebo podobně z architektonických důvodů byly sloupy částečně ukotveny v ocelovém prstenci na střeše. Tak vznikl prostorově působící rám.
