Torre en delta del río Reuss, alrededores de Seedorf, Suiza

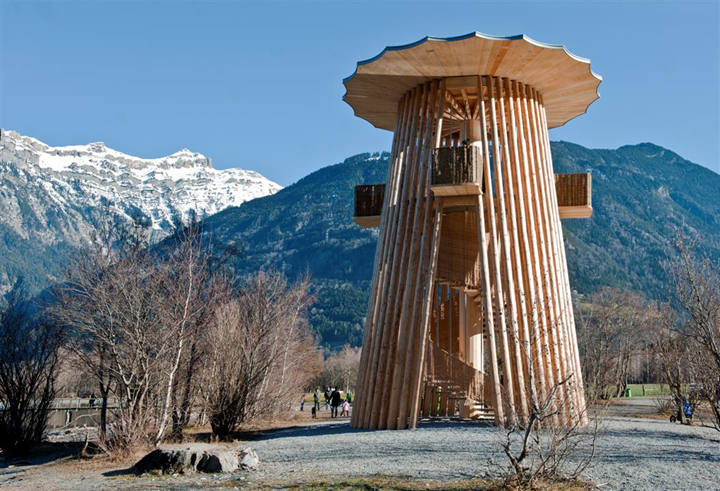

La atalaya en el delta del río Reuss es una excepcional construcción de observación en los Alpes Urner suizos.

Desde las cuatro plataformas, la gente puede relajarse disfrutando de la magnífica vista del delta del río, y los ornitólogos pueden observar los nidos de los pájaros.

La torre con una altura de 11,5 metros fue diseñada por el arquitecto suizo Gion A. Caminada. El análisis estructural fue realizado por Pirmin Jung Engineers, cliente de Dlubal Software.

Análisis estructural y construcción

Las columnas de madera de abeto blanco se cortaron, trataron y prepararon en los alrededores cercanos del lugar de construcción.

En la base tienen un diámetro de aproximadamente 240 milímetros y su sección disminuye hacia la cubierta, la cual soporta, así como también la plataforma de observación. La plataforma se compone de tablas en voladizo de 80 milímetros de espesor, donde están instalados los cuatro balcones exteriores. Está directamente fijada a las columnas de madera por medio de soportes. Los largueros de la cubierta se soportan por el poste central y las columnas externas.

Además, un anillo de acero cuelga bajo la estructura de la cubierta sobre la cual queda la parte interna del suelo de la plataforma y desde donde está suspendida la escalera de caracol.

Todas las uniones están montadas de tal manera que se puedan reemplazar fácilmente una vez la vida útil haya expirado y sin influir en la estructura total.

El arriostramiento

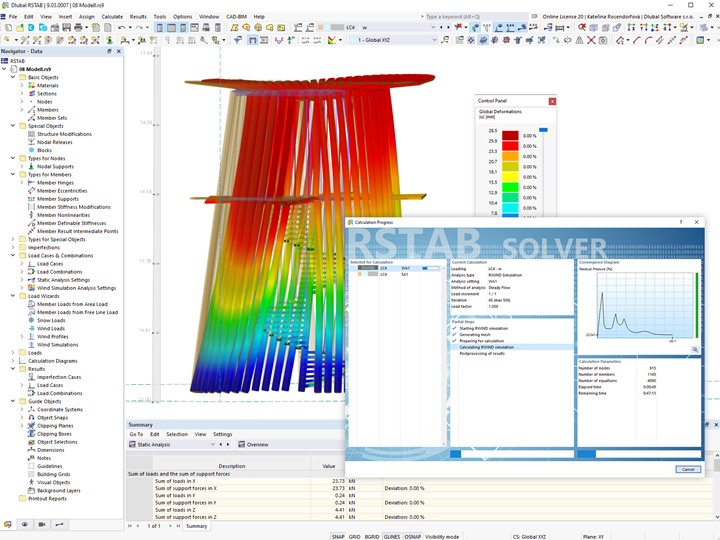

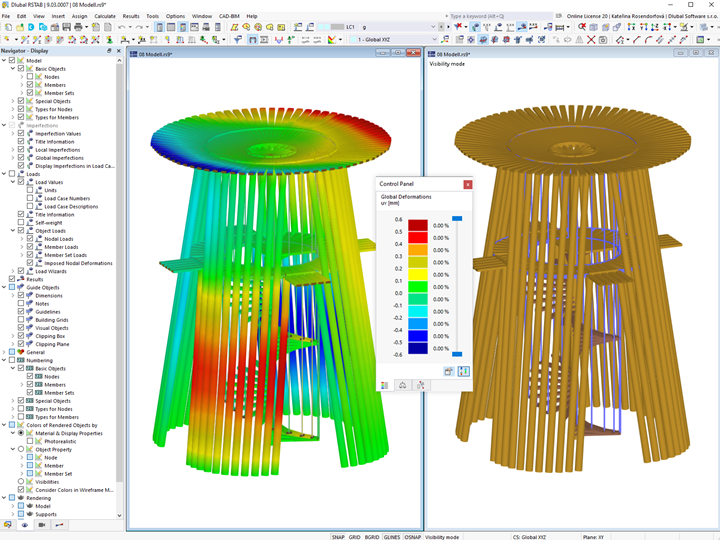

Además de las cargas de viento, la torre debe ser capaz de absorber las vibraciones de la sobrecarga de uso. Como no se consideraron arriostramientos adicionales o o elementos similares de refuerzo para la estabilización horizontal de la estructura debido a razones arquitectónicas, las columnas recibieron una coacción parcial al anillo de acero en la cubierta. De esta manera, se formó un tipo de estructura espacialmente eficaz.

Fabricación Agence togaether
Atelier CRAFT
Membrana Spécial Textile
Arquitecto Gion A. Caminada Arch. BSA/SA Cons
Vrin, Suiza
Sección del contrato - Estudio del proyecto y realización LCA Construction Bois


Especificaciones del proyecto

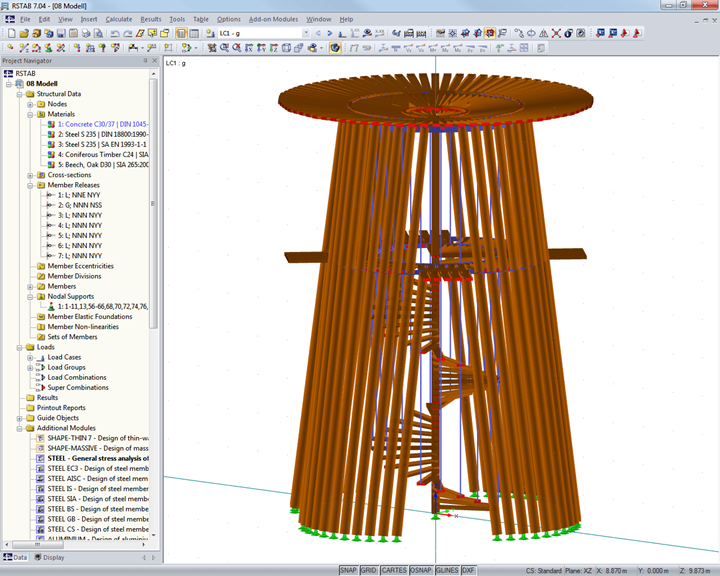

Datos del modelo

Número de nudos 815
Número de líneas 1149
Número de barras 1149
Número de superficies 0
Número de sólidos 0
Número de casos de carga 4
Número de combinaciones de carga 3
Número de combinaciones de resultados 0
Peso completo 19,595 t
Dimensiones 8,173 x 10,778 x 8,173 m
