Torre na ilha de Rügen, Alemanha

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Planeamento estrutural Análise estrutural e torre de madeira
WIEHAG GmbH
Altheim, Áustria
www.wiehag.com

Gabinete de Engenharia Estrutural
Ing.-Büro Wolf GmbH, Passau, Alemanha
Arquiteto Arquiteto Josef Stöger, Schönberg
stoeger-koelbl.de
Investidor Erlebnis-Akademie AG, Bad Kötzing, Alemanha
www.eak-ag.de

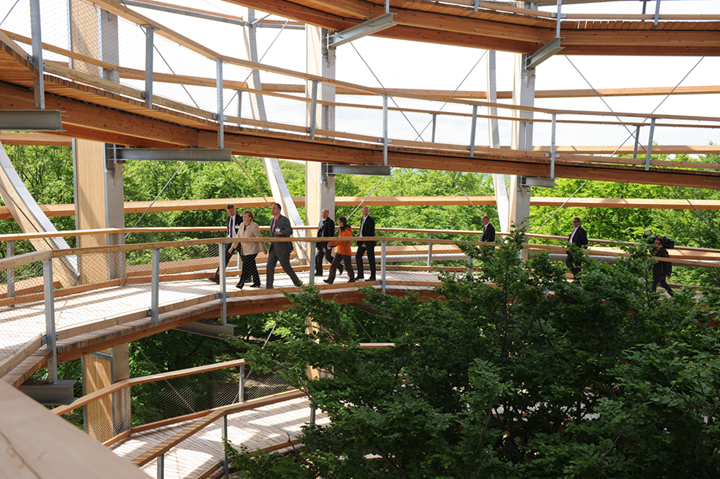

Em maio de 2013, a chanceler alemã Angela Merkel inaugurou o centro de patrimônio natural Rügen em Prora. O destaque da área de património natural de 1.900 hectares na ilha de Rügen, no Mar Báltico, é a "Torre do Ninho", com 40 metros de altura. Já é a terceira torre de árvores que a WIEHAG GmbH construiu.

A torre está a uma altura de mais de 40 metros acima do nível do mar. Assim, os visitantes têm uma vista deslumbrante da paisagem a uma altura superior a 80 metros.

Construção de torre

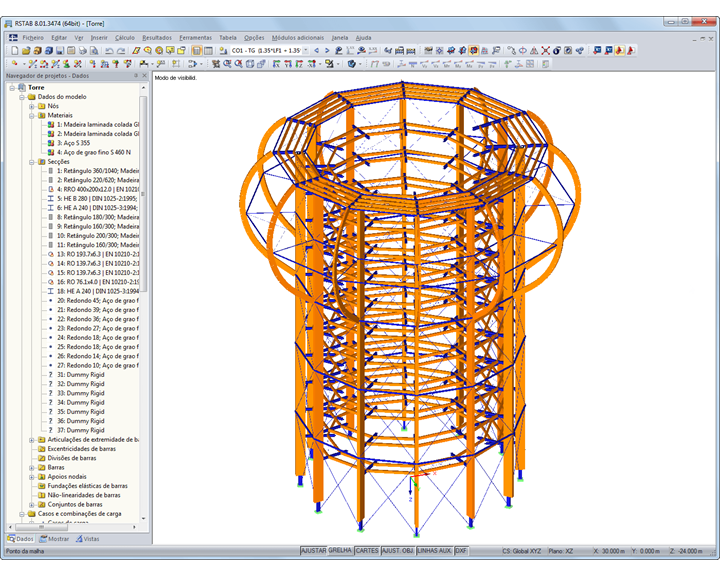

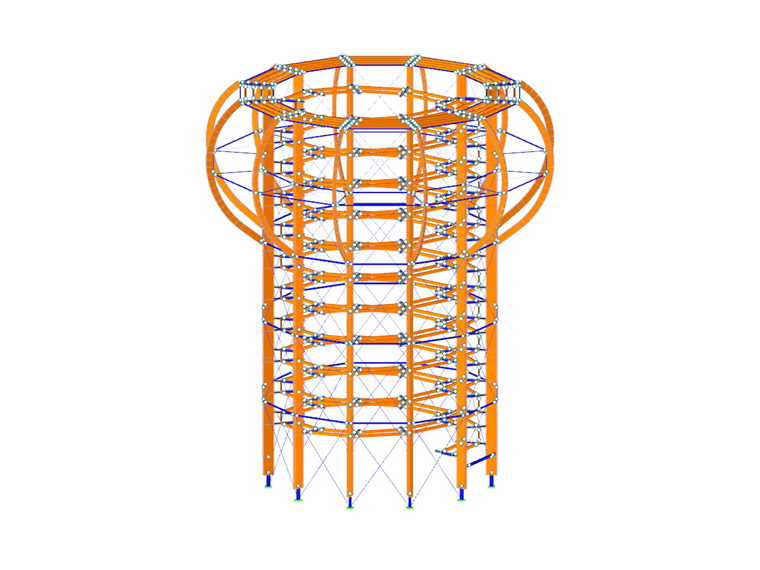

A estrutura da torre é constituída por anel exterior de 12 vigas verticais de madeira laminada colada. Estas estão dispostas numa simetria rotacional com uma diferença angular de 30° cada, formando, assim, uma estrutura espacial.

Os pilares são suportados por vigas em aço sobre fundações individuais. A torre é estabilizada através de uma malha densa de de barras diagonais em aço assim como componentes horizontais em anel.

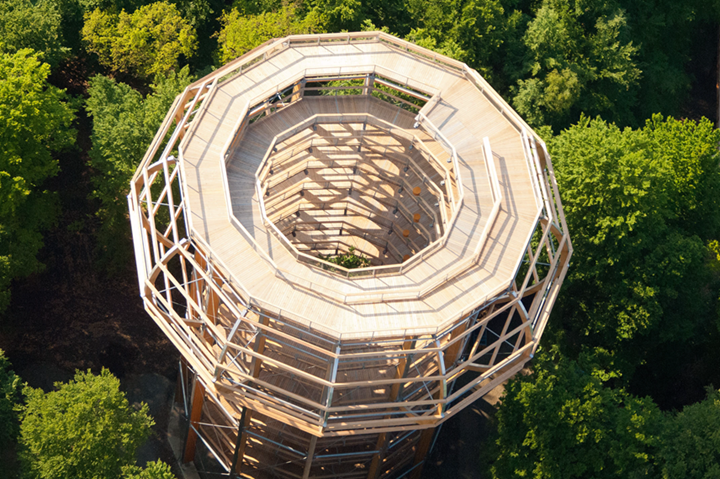

Ao terço superior da torre foram acrescentados 12 arcos em madeira laminada colada, para recriar um ninho de águias. Na parte superior, os arcos estão fixados a uma plataforma de aço em consola, em baixo aos pilares de madeira laminada colada. O diâmetro exterior da torre de madeira é de aproximadamente 24 m, ao nível do ninho aproximadamente 36 m.

Os visitantes podem aceder à torre através de um trilho com 1250 metros, que percorre as coroas das árvores a uma alturas entre 4 e 17 metros. No final do trilho encontra-se também a entrada para a torre. Para depois chegar ao miradouro no topo da torre, é necessário subir o resto do caminho em espiral com um comprimento de 600 metros.

A plataforma é constituída por vigas de aço em consola que estão conectadas aos pilares de madeira e por vigas de madeira a preencher os espaços.
