4. September 2013

Aussichtsturm auf der Insel Rügen

Highlight der 1900 Hektar großen Naturerbefläche auf der Ostseeinsel Rügen ist der 40 Meter hohe „Nestturm“.

Der Baumturm bietet den Besuchern in einer Höhe von über 80 Metern ein atemberaubender Rundblick über die Landschaft.

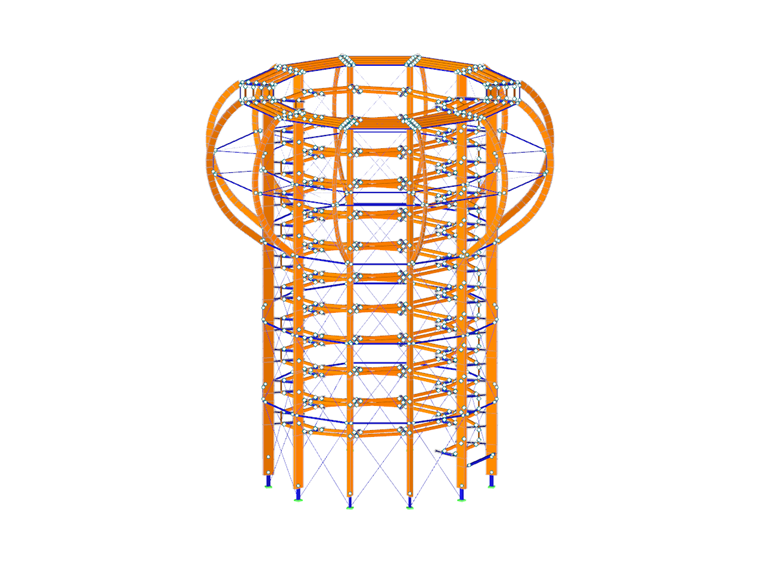

Konstruktion des Baumturms

Die Konstruktion des Turms besteht aus einem äußeren Ring aus 12 senkrechten Brettschichtholzträgern. Diese sind in einem Winkelunterschied von jeweils 30° rotationssymmetrisch aufgestellt und bilden so eine polygonale räumliche Konstruktion.

Die Stützen lagern über Stahlträgern auf Einzelfundamenten. Der Baumturm wird durch ein enges Netz an Stahldiagonalstäben sowie horizontal verlaufende Ringkonstruktionen stabilisiert.

Das obere Drittel des Turmes wurde mit 12 BSH‑Bögen versehen, um einen Adlerhorst nachzuempfinden. Die Bögen sind an der Oberseite an der auskragenden Stahlplattform befestigt und an der unteren Seite an den BSH‑Stützen. Der Außendurchmesser des Baumturms beträgt ca. 24 Meter, im Bereich des „Adlerhorstes“ ca. 36 Meter.

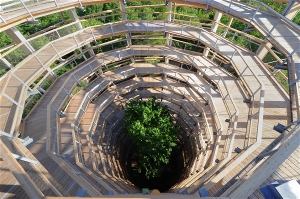

An den Aussichtsturm ist ein 1.250 Meter langer begehbarer Baumwipfelpfad angeschlossen, der sich in 4 - 17 Metern Höhe durch die Baumkronen windet. Über diesen Pfad erfolgt der Einstieg in den Turm. Um zur Aussichtsplattform am Turmkopf zu gelangen, muss der Besucher die 600 Meter lange Wendelkonstruktion im Turminneren beschreiten.

Die Plattform besteht aus nach außen auskragenden Stahlkragträgern, die an den Holzstützen anschließen und aus dazwischen liegenden Holzlängsträgern mit Bohlenbelag.

Umsetzung ATI COM

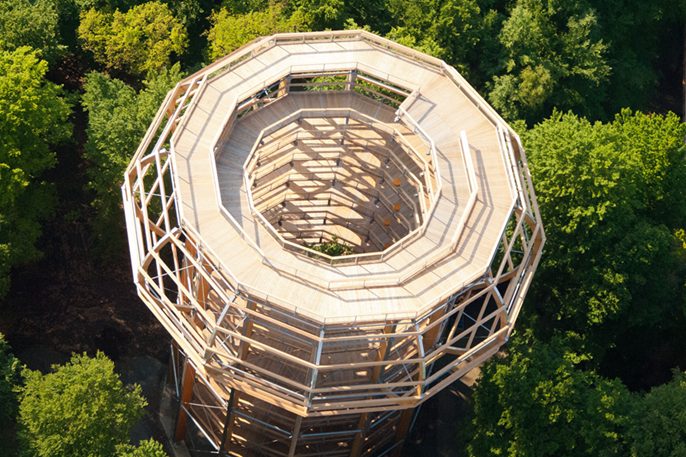

Projektbilder

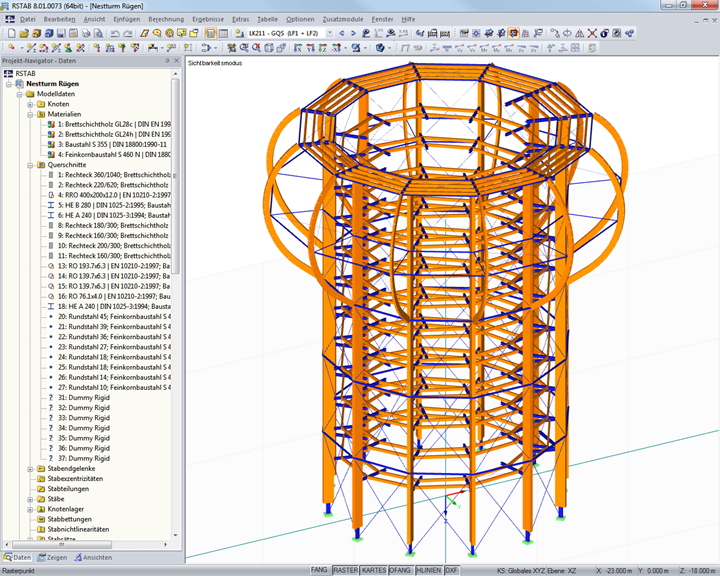

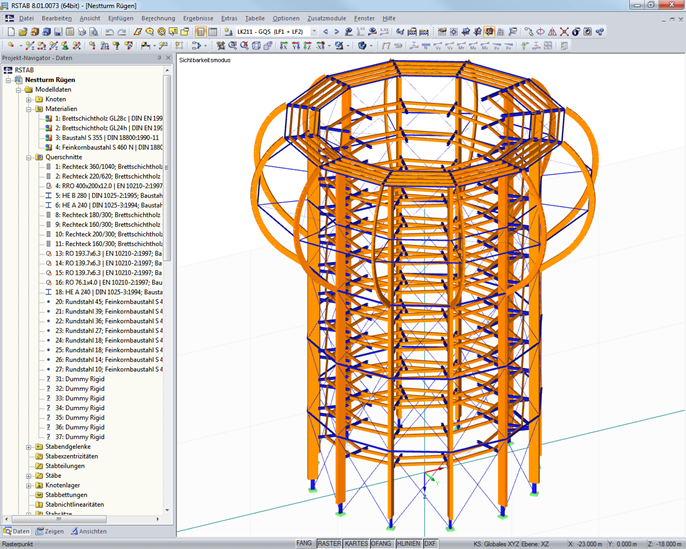

Modelldaten

Anzahl Knoten 1349
Anzahl Stäbe 1970
Anzahl Lastfälle 10
Anzahl Lastkombinationen 156
Anzahl Ergebniskombinationen 4
Gesamtgewicht 229,512 t
Abmessungen 34.408 x 34.408 x 40.500 m
Programmversion 8.01.0103.34299
