Tour d'observation de l'île de Rügen, Allemagne

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Calcul de structure Calcul de structure et tour en bois
WIEHAG GmbH
Altheim, Autriche
www.wiehag.com

Bureau d'études
Ing.-Büro Wolf GmbH, Passau, Allemagne
Architecture Architecte Josef Stöger, Schoenberg
stoeger-koelbl.de
Client Die Erlebnis-Akademie AG, Bad Kötzing
www.eak-ag.de

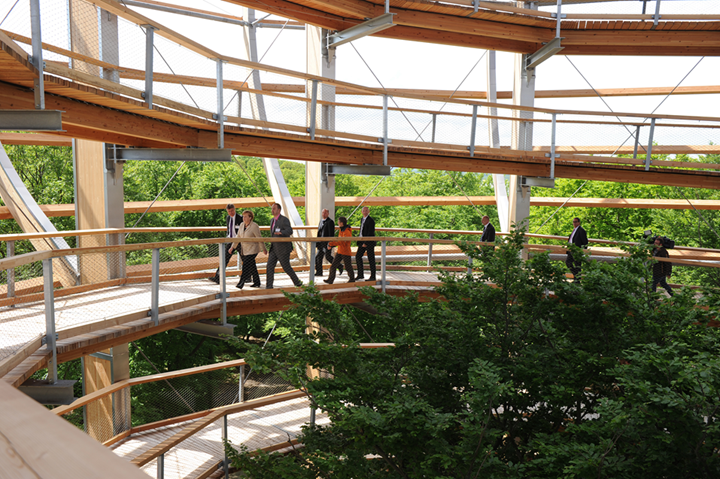

En mai 2013, la chancelière allemande Angela Merkel a inauguré le centre du patrimoine naturel (« Naturerbe Zentrum ») de la station balnéaire de Prora, sur l'île de Rügen. Son « nid d'aigle » de 40 mètres de haut est l'un des sites emblématiques du patrimoine naturel de 1 900 hectares de l'île de Rügen, dans la mer Baltique. Il s’agit déjà de la troisième tour inspirée des arbres construite par la société WIEHAG GmbH.

La tour s'élève à plus de 40 mètres au-dessus du niveau de la mer. Les visiteurs jouissent ainsi d'une vue imprenable sur le paysage environnant à une hauteur de plus de 80 mètres.

Construction

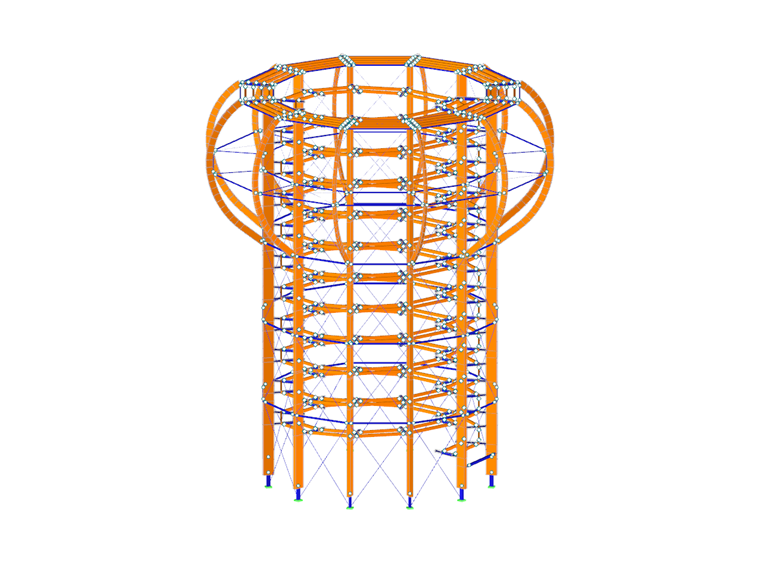

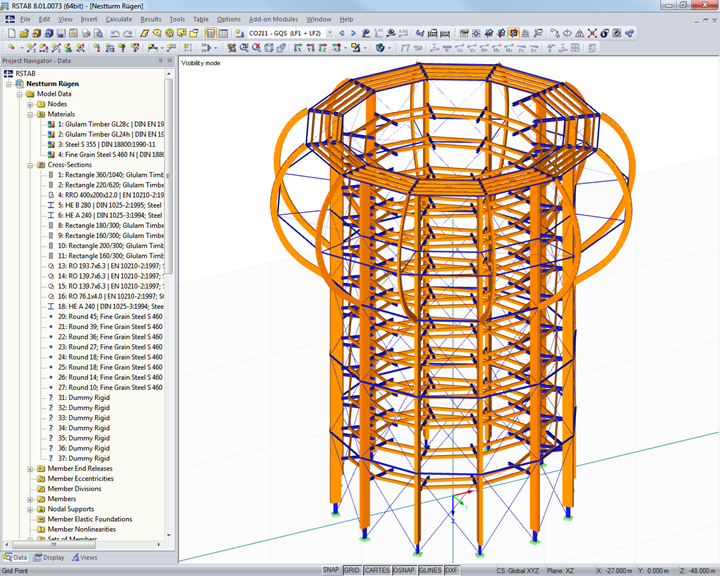

La tour se compose d'un anneau externe constitué de 12 poutres verticales en lamellé-collé. Elles sont disposées avec une différence d'angle de 30° par paires circulairement symétriques de sorte à ce que l'ensemble constitue une structure polygonale.

Les poteaux sont supportés par des poutres acier installées sur des fondations simples. La tour est stabilisée par un filet de barres en acier diagonales et par des composants horizontaux en anneau.

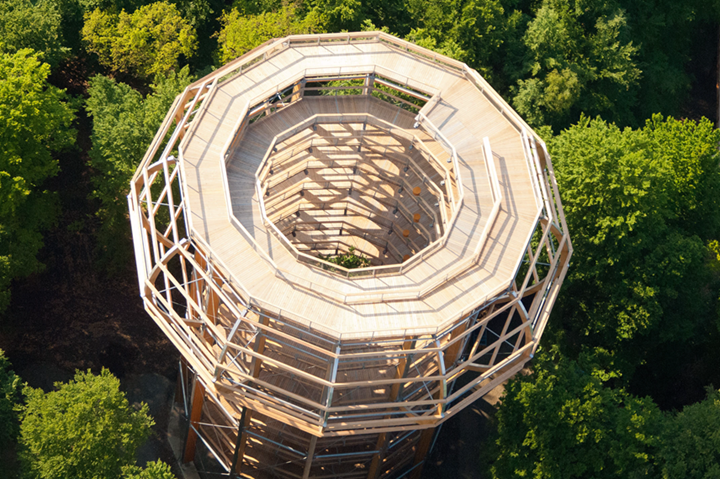

Le tiers supérieur de la tour a été équipé de 12 poutres en lamellé-collé pour lui donner l'aspect d'un nid d'aigle. Les arcs sont fixés à la plateforme acier en porte-à-faux au sommet de la tour et aux poteaux BSH au niveau de la partie inférieure de la structure. Le diamètre extérieur de la tour est d'environ 24 mètres et celui du « nid d'aigle » d'environ 36 mètres.

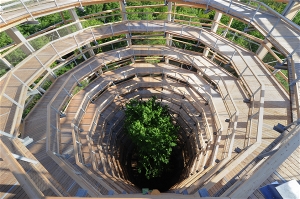

Les visiteurs peuvent emprunter un chemin forestier de 1 250 mètres qui serpente à travers la cime des arbres à une hauteur allant de 4 à 17 mètres. Ce chemin mène également à l'entrée de la tour. Pour atteindre la plate-forme d'observation au sommet, les visiteurs doivent ensuite gravir la structure en spirale d'une longueur de 600 m à l'intérieur de la tour.

La plate-forme est composée de poutres acier en porte-à-faux connectées à l'extérieur à des poteaux en bois et de poutres longitudinales en bois avec un tablier.
