Wieża widokowa na wyspie Rugia, Niemcy

Projekt klienta

Analiza statyczno-wytrzymałościowa Analiza statyczno-wytrzymałościowa i drewniana konstrukcja wieży
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

Biuro zajmujące się analizą statyczno-wytrzymałościową
Ing.-Büro Wolf GmbH
Passau, Niemcy
Architekt Architekt Josef Stöger
Schönberg, Niemcy
www.architekt-stoeger.de
Inwestor Erlebnis Akademie AG
Bad Kötzing, Niemcy
www.eak-ag.de/eakag

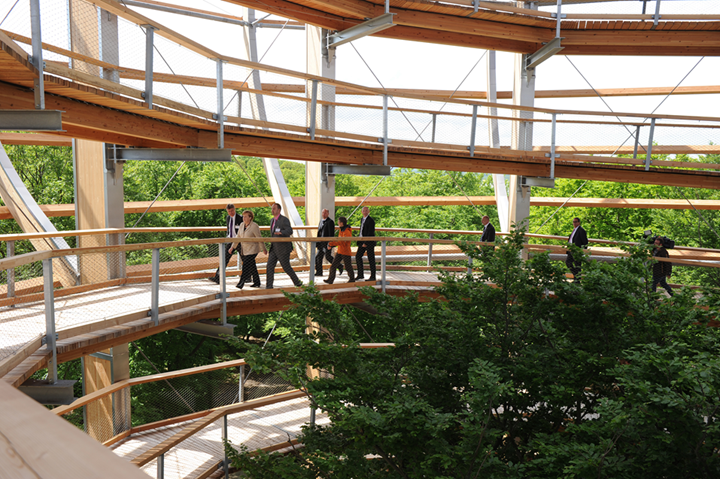

W maju 2013, niemiecka kanclerz Dr. Angela Merkel, zainaugurowała otwarcie centrum dziedzictwa przyrodniczego na wyspie Rugia w resorcie Prora beach.

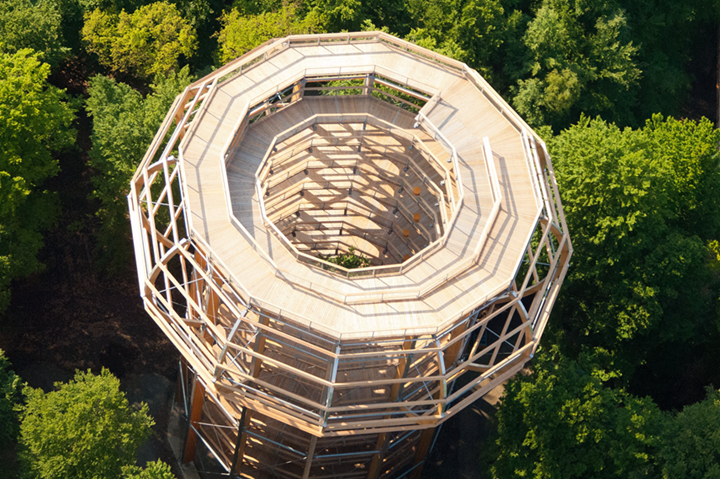

Główną atrakcją centrum o powierzchni 1,900 hektarów na wyspie Morza Bałtyckiego jest "wieża w kształcie gniazda" o wysokości 40 m. Jest to już trzecia wieża wykonana przez firmę WIEHAG. Wieża została zbudowana na wzgórzu leżąc ponad 40 m n.p.m. Z wieży podziwiać można piękne widoki i panoramę krajobrazu.

Konstrukcja wieży widokowej

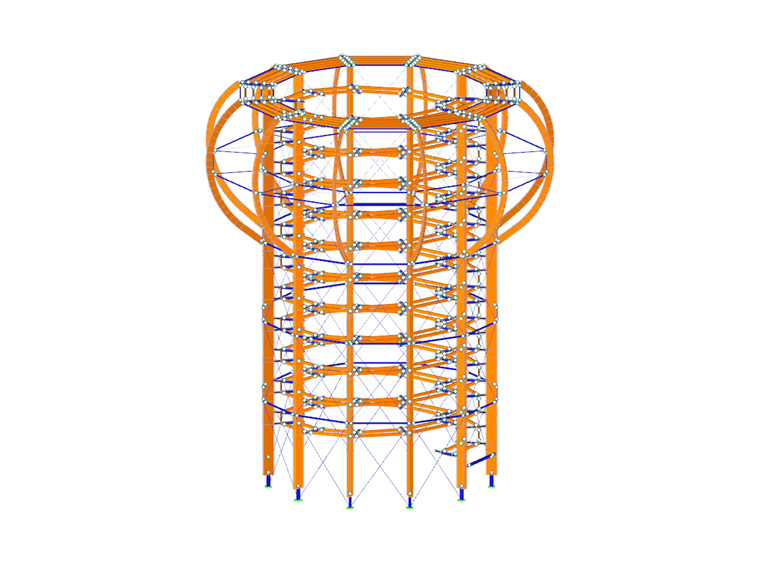

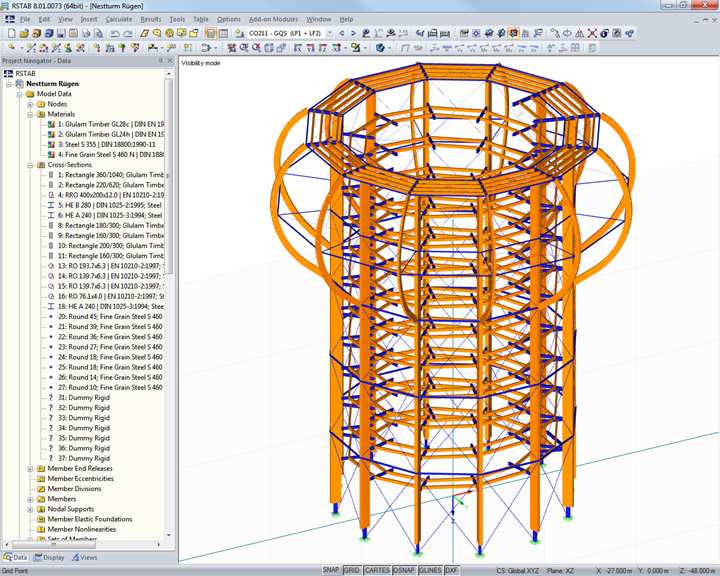

Konstrukcja wieży składa się z  zewnętrznych pierścieni wykonanych z 12 pionowych belek klejonych warstwowo. Są one rozmieszczone w symetrii obrotowej, tworząc przestrzenną wielokątną konstrukcję.

Słupy są podparte za pomocą stalowych dźwigarów na pojedynczych fundamentach. Wieża jest stabilizowana za pomocą gęstszej  siatki o diagonalnych stalowych prętach oraz poziomych elementów pierścieniowych.

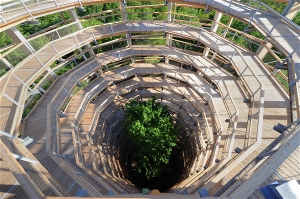

Zwiedzający mogą wejść na wieżę korzystając ze ścieżki o długości 1,250 m, która się wije wśród koron drzew na wysokości 4 m - 17m i jest przyłączona do wieży obserwacyjnej. Jeśli chcemy się wspiąć na taras widokowy na szczycie wieży, musimy pokonać konstrukcję spiralną wewnątrz wieży o długości 600 m.
