Edifício residencial Woodcube em Hamburgo, Alemanha

Na exposição internacional de construção (IBA) em Hamburgo foi apresentado um edifício com um balanço ecológico impressionante, o Woodcube. Do ponto de vista de produção e operação de CO2, o Woodcube é neutro, com os níveis de energia a corresponderem aos de uma casa passiva. Todos os materiais utilizados no cubo de madeira são totalmente recicláveis e biodegradáveis.

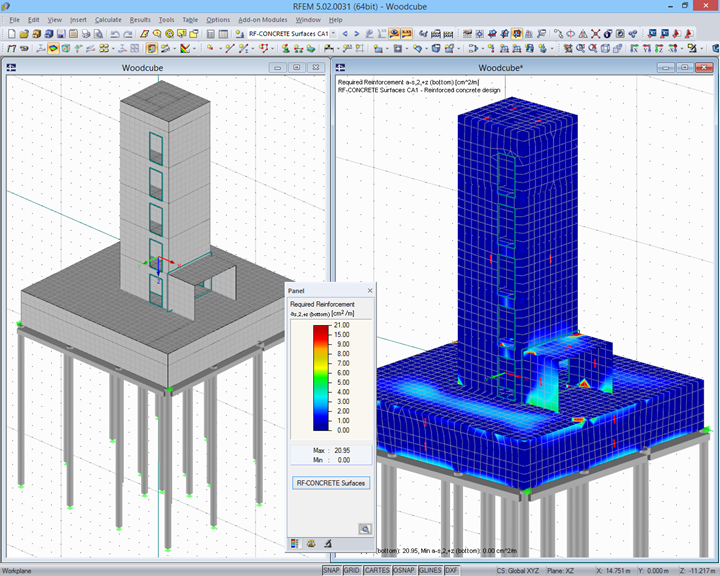

O planeamento estrutural esteve a cargo do cliente da Dlubal Isenmann Ingenieure de Haslach. O cálculo e o dimensionamento do núcleo de acesso central, assim como das fundações de estacas de betão armado foi realizado no RFEM.

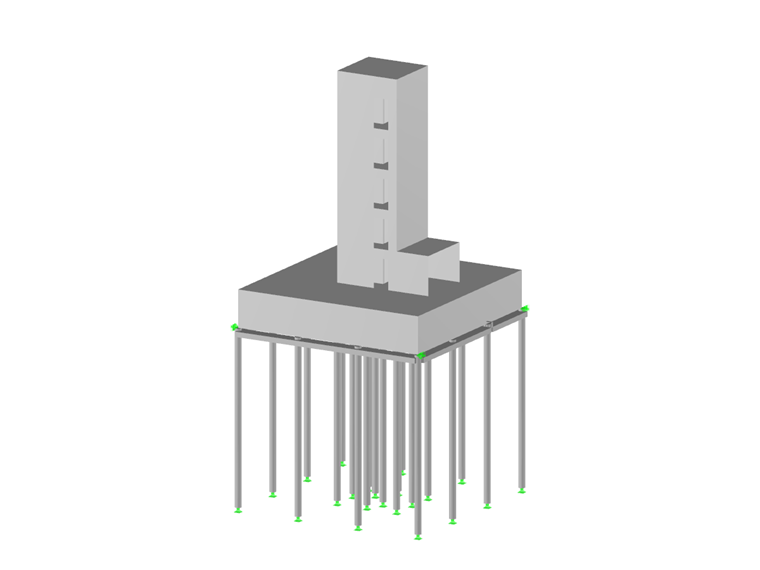

Os seguintes dados referem-se à construção de betão armado do "Woodcube".

Comprimento: aprox. 16 m | Largura: aprox. 16 m | Altura: aprox. 32 m
Nós: 232 | Barras: 39 | Superfícies: 51 | Elementos finitos: 5033

Estrutura em madeira e betão armado

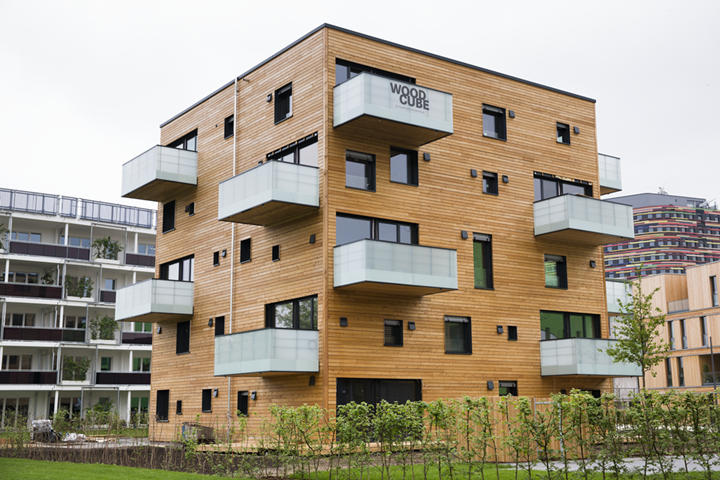

O facto mais revolucionário do edifício é a particularidade de a estrutura do cubo em madeira, inclusive tetos e chãos, ser constituída por madeira sem qualquer tratamento, que ficou visível tanto no exterior como no interior.

O Woodcube é composto por elementos de parede, teto e cobertura pré-fabricados em madeira. Devido ao elevado grau de pré-fabricação, a casca em madeira foi completada em quatro semanas. O cubo de madeira foi posicionado em cima do piso da cave e construído em torno do núcleo de acesso central com as escadas e o elevador, ambos em betão armado.

O piso da cave está assente em 22 estacas com um diâmetro de Ø 51 cm, inseridas a uma profundidade de 13 m no solo. A carga por cada estaca ascende até aos 1000 kN. Para uma transferência de cargas otimizada, foi colocada uma viga de estacas por baixo das paredes.

O piso da cave foi construído em betão à prova de água. As paredes exteriores do cubo em madeira têm uma espessura de 32 cm, inclusive uma camada de 3 cm de placas de fibra amaciada para isolamento. A fachada é formada por um revestimento ventilado em madeira de lariço sem qualquer tratamento.

As cargas são transferidas através das paredes exteriores e das paredes do núcleo de acesso interior. Assim, não foi necessário implementar mais pilares ou paredes interiores portantes, o que permitiu uma disposição personalizada dos interiores.


Especificações do projeto

Dados do modelo

Número de nós 232
Número de linhas 305
Número de barras 39
Número de superfícies 51
Número de sólidos 0
Número de casos de carga 15
Número de combinações de cargas 10
Número de combinações de resultados 0
Peso total 997,566 t
Dimensões 15,100 x 32,335 x 15,100 m
