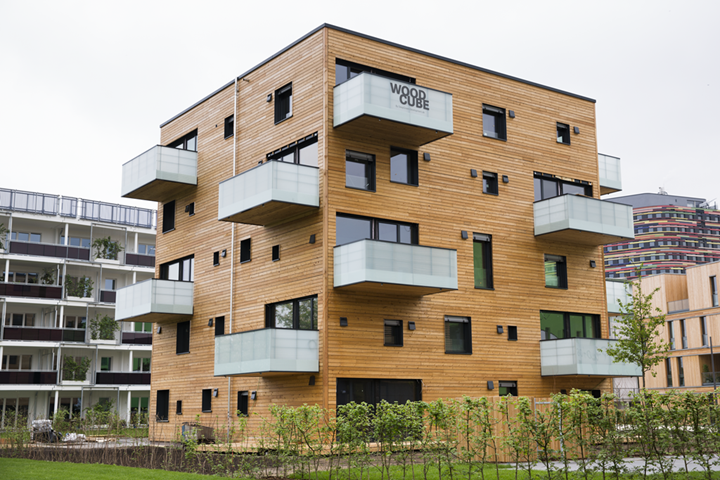

Immeuble de 5 étages « Woodcube » à Hambourg, Allemagne

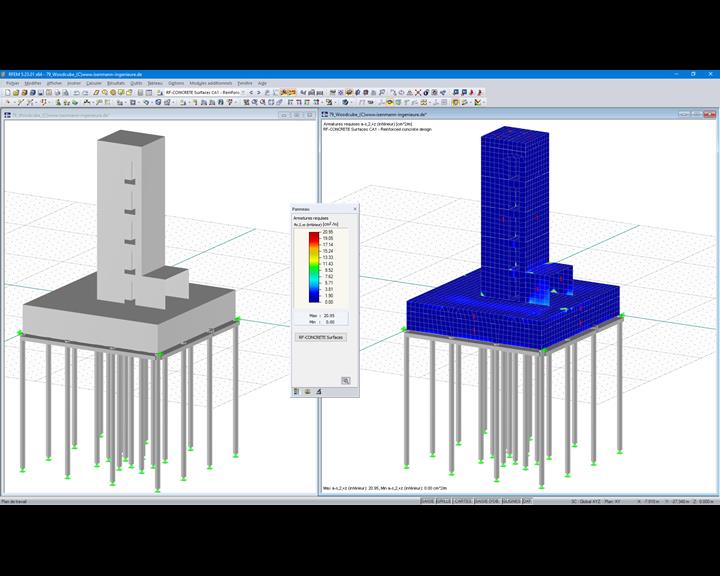

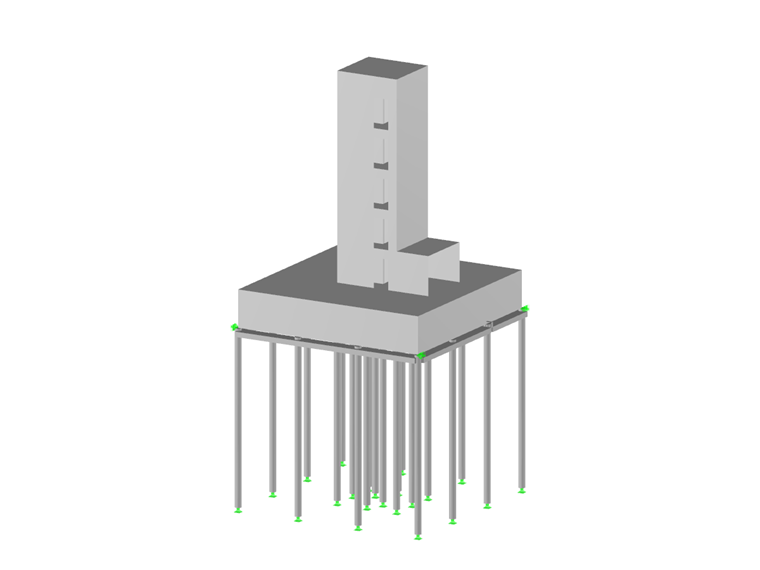

Données de la structure en béton armé de l'immeuble Woodcube :

Longueur : env. 16 m | Largeur : env. 16 m | Hauteur : env. 32 m
Nombre de nœuds : 232 | Barres : 39 | Surfaces : 51 | Éléments finis : 5 033

Structure en bois et en béton armé

La structure bois, y compris les plafonds et les planchers, est en bois non traité et visible à l'intérieur comme à l'extérieur, ce qui rend ce bâtiment particulièrement remarquable.

Les murs, les plafonds et la toiture de l'immeuble Woodcube sont composés d'éléments préfabriqués en bois. Par conséquent, le gros œuvre en bois a été achevé en quatre semaines. Il est situé au sous-sol de l'immeuble et autour du noyau central de circulation, qui comprend également une cage d'escalier et d'ascenseur en béton armé.

Le sous-sol est supporté par 22 pieux forés tubés de 51 cm de diamètre, insérés à 13 m de profondeur dans le sol. La charge maximale appliquée sur chaque tête de pieu est de 1 000 kN. Une poutre circulaire a été installée pour les pieux sous les murs extérieurs afin de transférer la charge de manière optimale.

Le sous-sol a été construit en béton hydrofuge. Les murs extérieurs de la structure bois font 32 cm d'épaisseur et incluent une couche isolante de 3 cm d'épaisseur constituée de panneaux de fibres de bois. La façade est composée d'un bardage ventilé en mélèze non traité.

Les charges sont transférées par les murs extérieurs et les parois du noyau de circulation. Par conséquent, il n'était pas nécessaire d'installer des poteaux et des murs porteurs supplémentaires. Les pièces du bâtiment ont ainsi pu être organisées avec une grande flexibilité.
