Budynek mieszkalny Woodcube w Hamburgu, Niemcy

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Statyka i konstrukcja Inżynierowie z Isenmann, Haslach
www.isenmann-ingenieure.de
Budowa Ing. Erwin Thoma Holz GmbH
Thoma research center for woodworking
Goldegg, Austria
www.thoma.at
Architektura Architekturagentur, Stuttgart, Niemcy
www.architekturagentur.de
Inwestor Woodcube Hamburg GmbH
DeepGreen Development, Hamburg, Niemcy
deepgreen-development.com/woodcube-hamburg

Poniższe dane odnoszą się do żelbetowej konstrukcji „Woodcube”.

Długość: ~ 16 m | Szerokość: ~ 16 m | Wysokość: ~ 32 m
Węzły: 232 | Członkowie: 39 | Powierzchnie: 51 | Elementy skończone: 5033

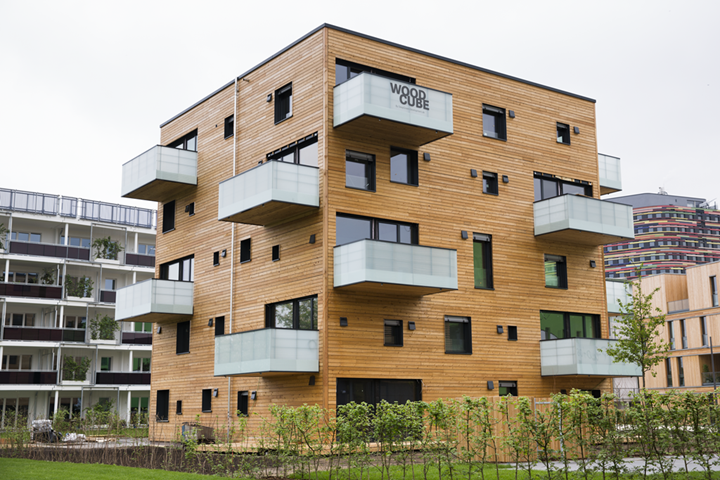

5-piętrowy budynek mieszkalny o imponującej równowadze ekologicznej miał okazję zaprezentować się na Międzynarodowej Wystawie Budynków (IBA) w Hamburgu w Niemczech. Będąc neutralnym pod względem emisji CO 2 zarówno pod względem produkcji, jak i działania, poziom energii Woodcube odpowiada w przybliżeniu poziomowi w domu pasywnym. Każdy materiał zastosowany w drewnianej kostce nadaje się w całości do recyklingu i ulega biodegradacji.

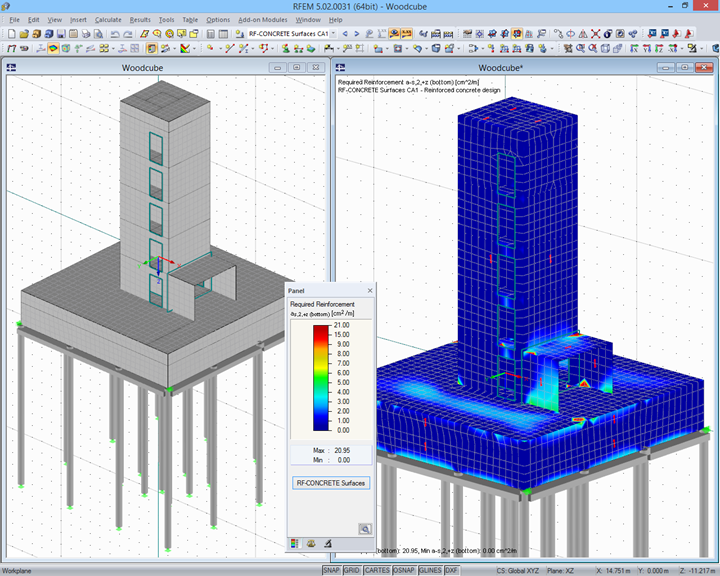

Klient firmy Dlubal Software, Isenmann Ingenieure z Haslach, był odpowiedzialny za planowanie konstrukcji. Obliczenia i obliczenia środkowego rdzenia dostępowego i fundamentu palowego wykonanego z betonu zbrojonego przeprowadzono w programie RFEM.

Konstrukcja drewniana i żelbetowa

Rewolucyjne jest to, że drewniany korpus, w tym stropy i podłogi, wykonany jest z całkowicie nieobrobionego drewna, które pozostaje widoczne zarówno wewnątrz, jak i na zewnątrz.

Woodcube składa się z prefabrykowanych elementów ściennych, sufitowych i dachowych wykonanych z drewna. Ze względu na wysoki stopień prefabrykacji szkielet został ukończony w ciągu czterech tygodni. Jest on umieszczony na piwnicy i wokół centralnego rdzenia dostępowego z klatką schodową i windą, oba wykonane z betonu zbrojonego.

Piwnicę wsparto na 22 otworach o pełnej wyporności o średnicy 51 cm, które są wbijane 13 m w ziemię. Obciążenie na głowicę pala wynosi do 1000 kN. W celu optymalnego przeniesienia obciążeń pod ścianami zewnętrznymi umieszczona jest obwodowa belka palowa.

Piwnica wykonana jest z wodoodpornego betonu. Ściany zewnętrzne drewnianego sześcianu mają grubość 32 cm, w tym warstwę izolacyjną d = 3 cm wykonaną z miękkich płyt pilśniowych. Fasada wentylowana jest nieobrobionym drewnem modrzewiowym.

Obciążenia są przenoszone z zewnętrznych ścian i ścian rdzenia dostępowego. Dzięki temu nie są wymagane żadne dodatkowe słupy ani wewnętrzne ściany nośne. To z kolei umożliwia indywidualny układ pomieszczeń.
