20. Februar 2014

Woodcube – Ein fünfgeschossiger Holzbau in Hamburg

Auf der Internationalen Bauausstellung in Hamburg durfte sich ein Gebäude mit einer beeindruckenden Ökobilanz präsentieren. Der Woodcube ist in der Herstellung sowie im Betrieb CO-2-neutral und erreicht in etwa Passivhaus-Level. Sämtliche eingesetzten Materialien im Holzkubus sind komplett recyclingfähig und biologisch abbaubar.

Mit der Tragwerksplanung wurde der Dlubal-Kunde Isenmann Ingenieure aus Haslach beauftragt. Die Berechnung und Bemessung des Erschließungskerns und der Pfahlgründung aus Stahlbeton erfolgte dabei in RFEM.

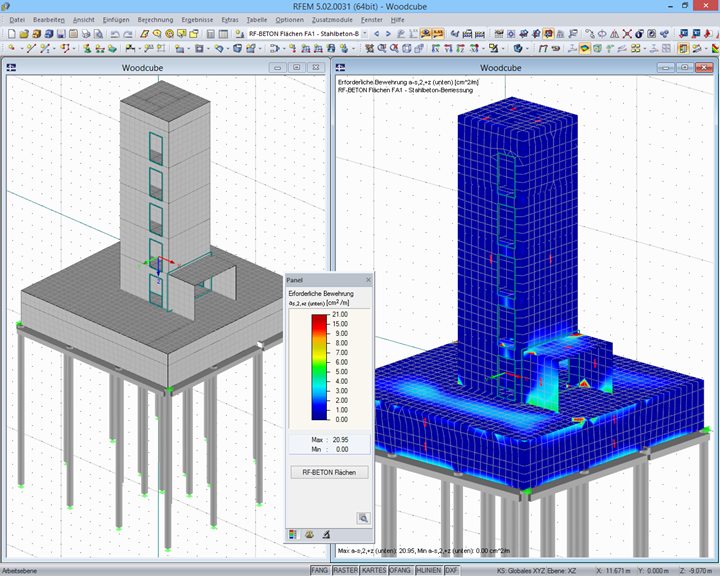

Die nachfolgenden Daten beziehen sich auf das Stahlbetonmodell des "Woodcube".

Länge: ca. 16 m | Breite: ca. 16 m | Höhe: ca. 32 m
Anzahl Knoten: 232 | Stäbe: 39 | Flächen: 51 | Finite-Elemente: 5.033


Konstruktion aus Holz und Stahlbeton

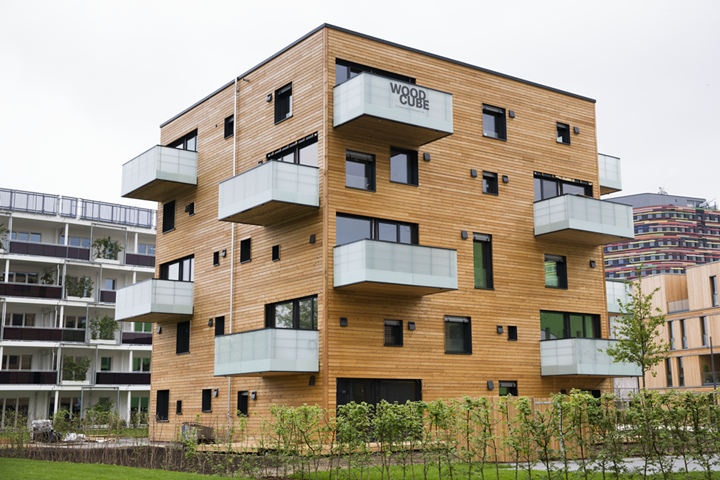

Geradezu revolutionär ist, dass der Holz-Korpus inklusive der Decken und Böden aus gänzlich unbehandeltem Holz besteht, das sowohl im Außen- als auch im Innenbereich sichtbar geblieben ist.

Der Woodcube setzt sich aus vorgefertigten Wand-, Decken- und Dachelementen aus Holz zusammen. Der hölzerne Rohbau stand, bedingt durch den hohen Vorfertigungsgrad, innerhalb von vier Wochen. Er platziert sich dabei auf dem Kellergeschoss und rund um den zentralen Erschließungskern mit Treppenhaus und Aufzug, die beide in Stahlbeton errichtet wurden.

Das Kellergeschoss ruht auf insgesamt 22 Vollverdrängungsbohrpfählen Ø 51 cm, die 13 m tief im Boden stecken. Die Last je Pfahlkopf beträgt bis zu 1.000 kN. Um die Lasten optimal abzutragen, ist unter den Außenwänden ein umlaufender Pfahlkopfbalken angeordnet.

Das Kellergeschoss ist aus WU-Beton hergestellt. Die Außenwände des hölzernen Würfels sind insgesamt 32 cm dick, inklusive einer Dämmschicht d = 3 cm aus Holzweichfaserplatten. Die Fassade bildet eine hinterlüftete Verkleidung aus unbehandeltem Lärchenholz.

Die Lasten werden von den Außenwänden und den Wänden des Erschließungskerns abgetragen. Dadurch werden keine weiteren Stützen oder tragenden Innenwände benötigt. Das wiederum ermöglicht eine individuelle Raumaufteilung.


Projektspezifikationen

Modelldaten

Anzahl Knoten 232
Anzahl Linien 305
Anzahl Stäbe 39
Anzahl Flächen 51
Anzahl Volumenkörper 0
Anzahl Lastfälle 15
Anzahl Lastkombinationen 10
Anzahl Ergebniskombinationen 0
Gesamtgewicht 997.566 t
Abmessungen 15.100 x 32.335 x 15.100 m
