Labirinto em Genk, Bélgica

Projeto de cliente da Dlubal

Planeamento estrutural Gabinete de engenharia
Engenheiros Bollinger+Grohmann
Paris, França
www.bollinger-grohmann.com
Arquiteto Gijs Van Vaerenbergh
Leuven, Bélgica
www.gijsvanvaerenbergh.com
Dono da obra Cidade de Genk, Bélgica
www.genk.be

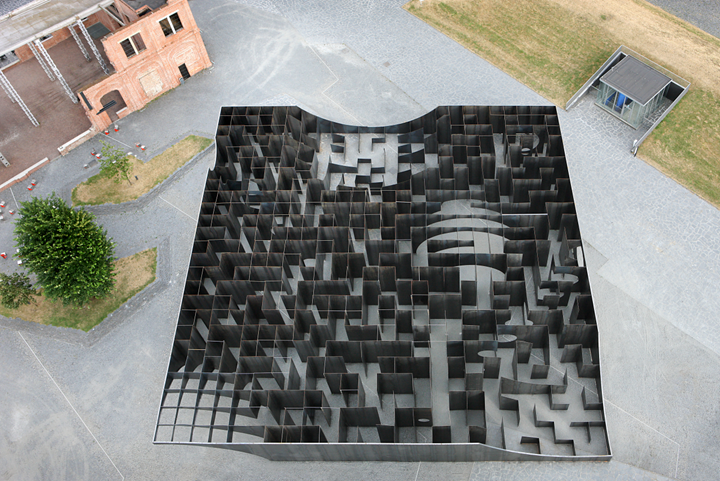

Numa área de 1400 m² e no meio do centro cultural C-Mine em Genk (Bélgica) foi construído um labirinto todo em aço. O labirinto foi concebido a propósito do 10º aniversário do centro cultural, o qual está situado nos ex-terrenos da mina de carvão de Winterslag.

Demorou quase um mês a instalar esta estrutura provisória, que foi encerrada no final do mês de setembro de 2015.

Construção

O labirinto tem um comprimento de 1 km e uma superfície com as medidas 37,5 x 37,5 m.

A entrada e a saída do labirinto é através de um só local, com a forma de um resguardo cortado nas placas de aço.

As placas em aço S235 têm um comprimento de 1,5 m assim como uma largura 5 m e uma espessura de 5 mm.

Estas foram cortadas por tecnologia de laser, depois chanfradas e pintadas para permitir aos visitantes interagirem com a construção.

Análise estrutural

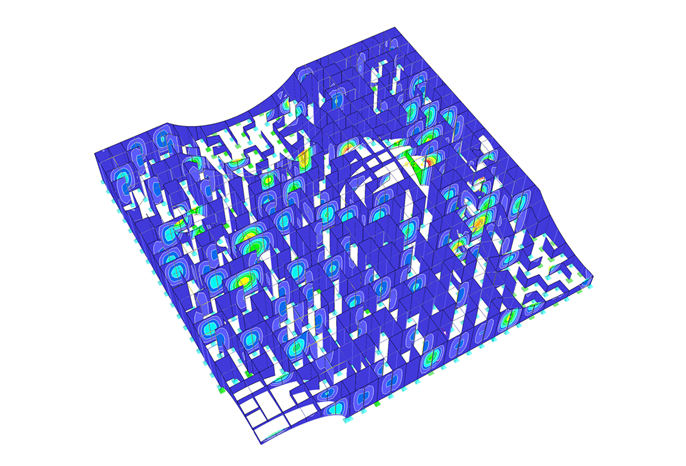

Foi dada particular atenção à verificação das deformações, das tensões e da estabilidade sob o efeito do vento assim como à encurvadura das placas.

Foram desenvolvidas soluções técnicas especiais para as soldaduras, a fixação ao solo, o reforço horizontal sob a influência das cargas de vento assim como da encurvadura local de placas.
