Bludiště v Genku, Belgie

U příležitosti desátého výročí kulturního centra C‑Mine v belgickém městě Genk, které se nachází v oblasti bývalého uhelného dolu Winterslag, bylo vytvořeno ocelové bludiště.

Instalace dočasné ocelové konstrukce na ploše 1 400 m² trvala téměř jeden měsíc.

Vlastnosti

Bludiště o délce jednoho kilometru se rozkládá na ploše 37,5 x 37,5 m.

Do bludiště se vchází a vychází jedním místem ve tvaru klenby z ocelových plátů.

Pláty z oceli S235 o tloušťce 5 mm mají délku 1,5 m a šířku 5 m. Jednotlivé tvary byly řezány laserovou technologií, poté začištěny a nalakovány, aby byla návštěvníkům umožněna interakce s konstrukcí.

Výpočet

Velká pozornost byla věnována posouzení deformací, napětí a stability při zatížení větrem a také analýze boulení.

Pro svary, ukotvení, horizontální výztuhy zatížené větrem a pro lokální boulení ocelových plátů byla vyvinuta speciální technická řešení.

Specifikace projektu

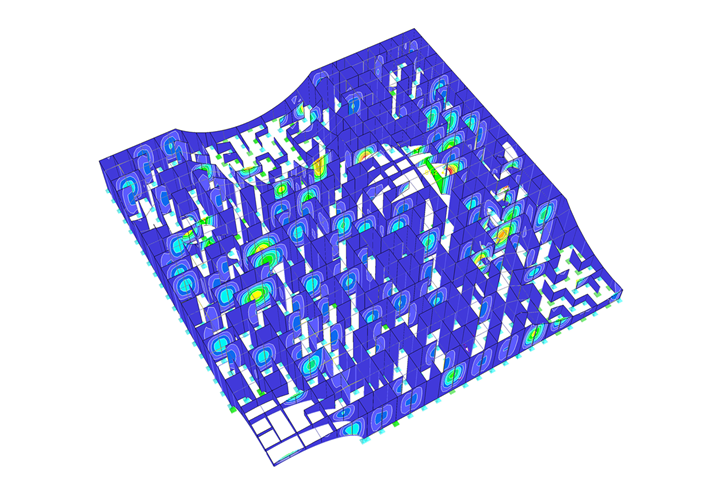

Verformungsbild des Labyrinths in RFEM (© Bollinger+Grohmann)

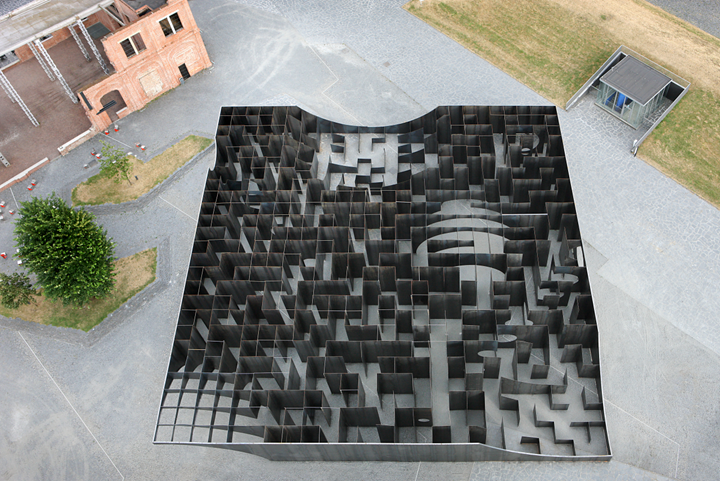

Bludiště v Genku, Belgie (© Filip Dujardin)
