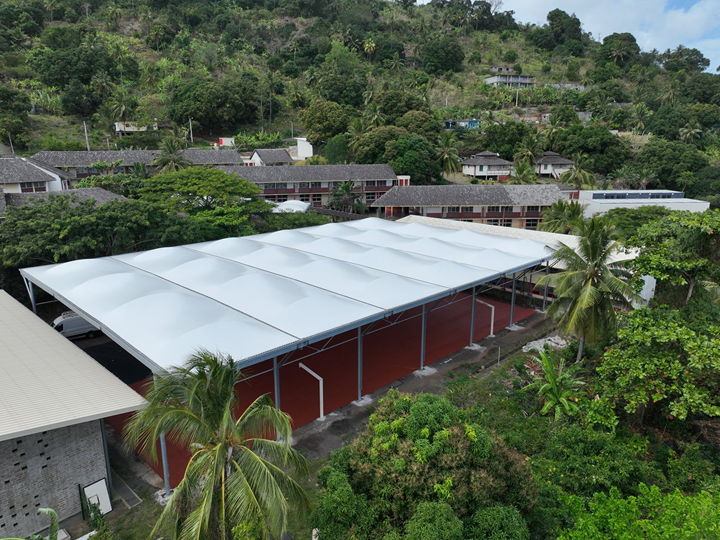

Cobertura de recinto desportivo de uma escola secundária no norte de Mayotte, França

Parâmetros do modelo

• Comprimento: 43 m
• Largura: 30 m
• Altura: 7 m
• Superfície de membrana: 1350 m²
• Peso: 35 t

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

Modelo | Cobertura de escola secundária em Mayotte no Oceano Índico

O estudo preliminar, o fabrico e a montagem da estrutura de membrana tracionada e aço para a estrutura de barras e pórticos ficaram a cargo da empresa francesa Normandie Structures.

Estrutura

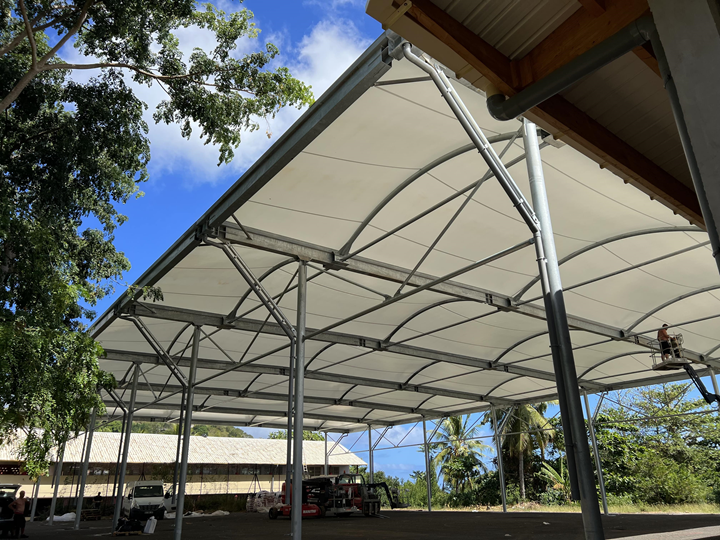

A estrutura da cobertura do recinto desportivo é constituída por 7 pórticos de aço com pilares de perfis de tubos redondos e vigas de perfis ocos retangulares (vigas PRS) de aço galvanizado. Os pórticos estão unidos entre si por um sistema de contraventamentos longitudinais entre os pilares e por escoras e arcos entre as vigas do pórtico. O sistema de canais integrados nas vigas e de calhas de águas pluviais introduzidas nos pilares permite um escoamento discreto das águas da chuva, preservando a estética da estrutura. A cobertura de membrana duplamente curvada oferece uma proteção ideal contra as intempéries, ao mesmo tempo que oferece um design moderno e sóbrio.

Esta cobertura proporciona agora um espaço coberto ideal para a realização de atividades desportivas e outros eventos escolares ao ar livre.

Software de cálculo estrutural

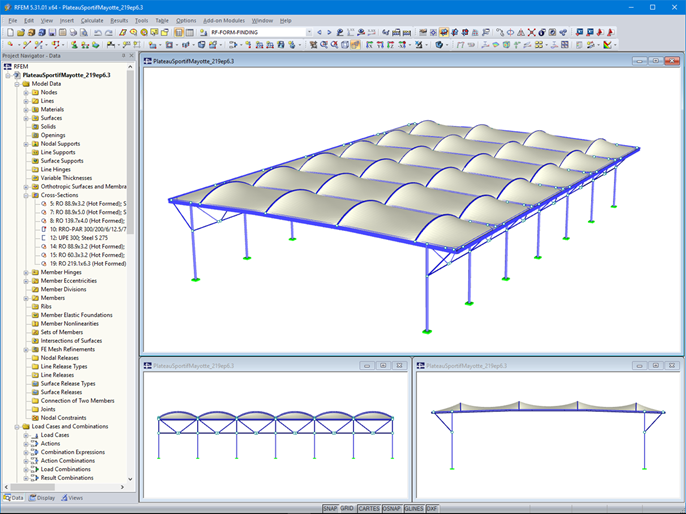

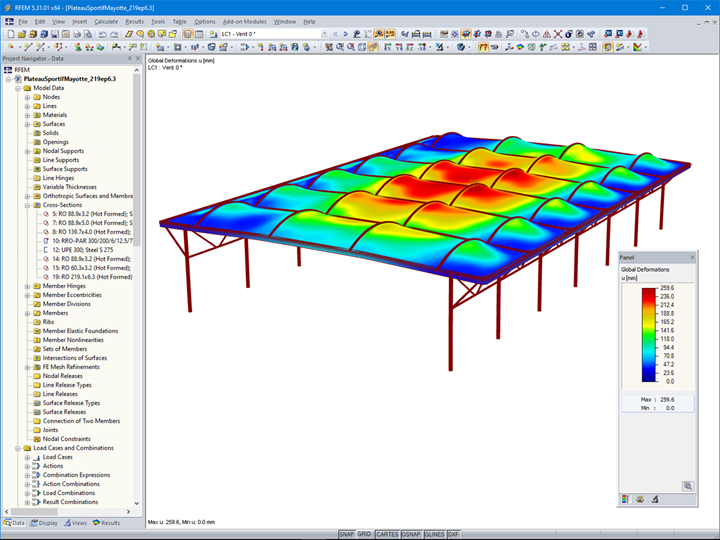

No âmbito da construção da cobertura, a empresa Normandie Structures efetuou um estudo preliminar de projeto. A modelação no software RFEM 5 foi realizada a partir da importação de um modelo de linhas criado no SolidWorks. Para determinar as cargas de vento aplicadas à cobertura atendendo à sua localização junto ao mar e numa zona de risco de ciclones, foram realizadas análises digitais de túnel de vento com o software RWIND tendo em conta a topografia do local.

O módulo adicional RF-FORMFINDING permitiu determinar uma forma adequada para a membrana utilizada para a cobertura e considerar os seus efeitos na estrutura de barras e pórticos.

Os elementos da estrutura de aço foram dimensionados no módulo adicional RF-STEEL EC3.
