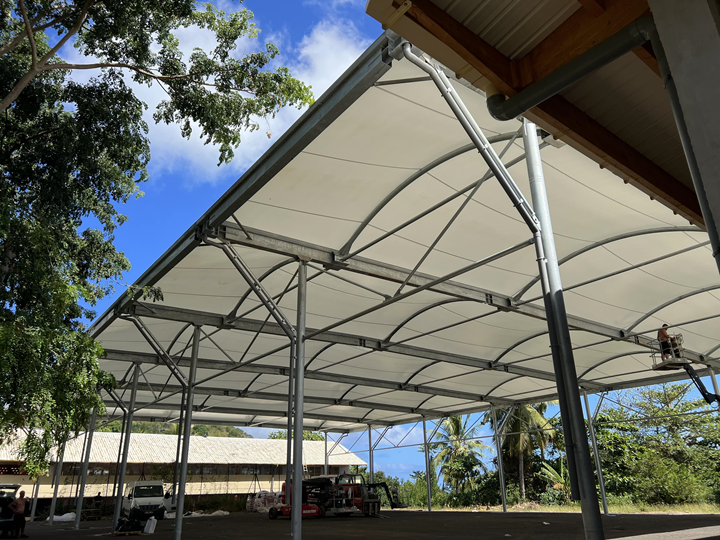

Cubierta de la zona deportiva del Liceo Du Nord de Mayotte, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Como parte de la rehabilitación y reestructuración del área deportiva en una escuela secundaria polivalente en el norte de Mayotte, un departamento de ultramar de Francia, se construyó una cubierta como una estructura de acero-textil para proteger el lugar de la intemperie y del sol.

Inversor Rectorado de Mayotte
Dirección del proyecto Malecot + Boyer Architectes
Oficina de ingeniería ACS Production
Estructura Normandie Structures, Etrepagny, Francia
Membrana Spécial Textile

Parámetros del modelo

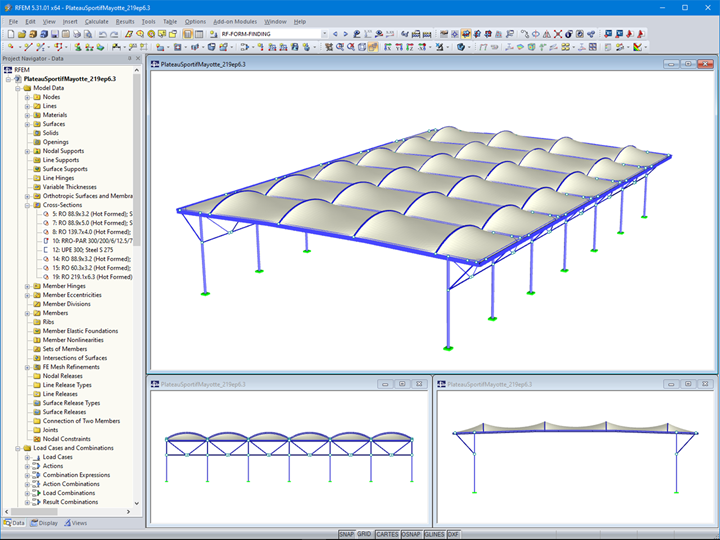

Modelo

La empresa francesa Normandie Structures fue la encargada del estudio preliminar, la fabricación y el montaje de la estructura metálica-textil.

Estructura

La estructura de acero y membranas tensadas consiste en 7 pórticos con pilares de tubos circulares y vigas de perfiles huecos rectangulares de acero galvanizado. Los pórticos están conectados entre sí mediante un sistema de arriostramientos longitudinales entre los pilares, así como mediante riostras y arcos entre las vigas. El sistema de canales integrado en las vigas y bajantes integrados en los pilares permite una evacuación discreta del agua de lluvia, preservando así la estética de la estructura. La cubierta de membrana de doble curva proporciona una protección óptima contra los efectos de la intemperie, al tiempo que ofrece un diseño moderno y claro.

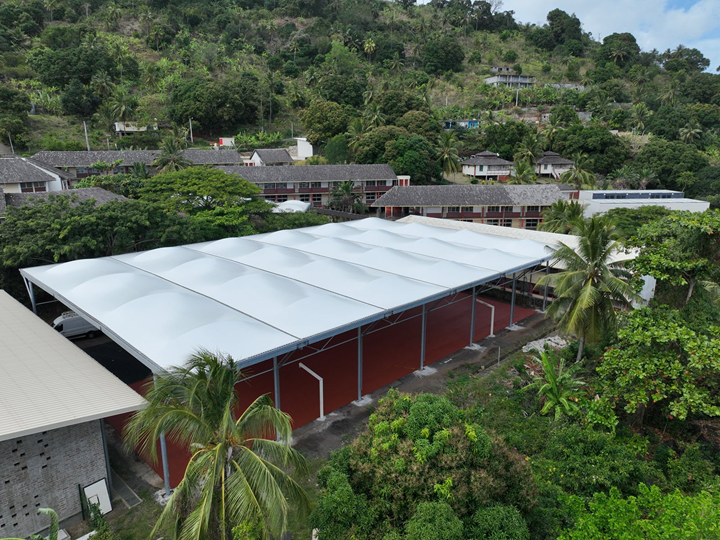

La cubierta de este patio ofrece ahora un espacio cubierto ideal para actividades deportivas y otros eventos al aire libre del liceo.

Software de cálculo

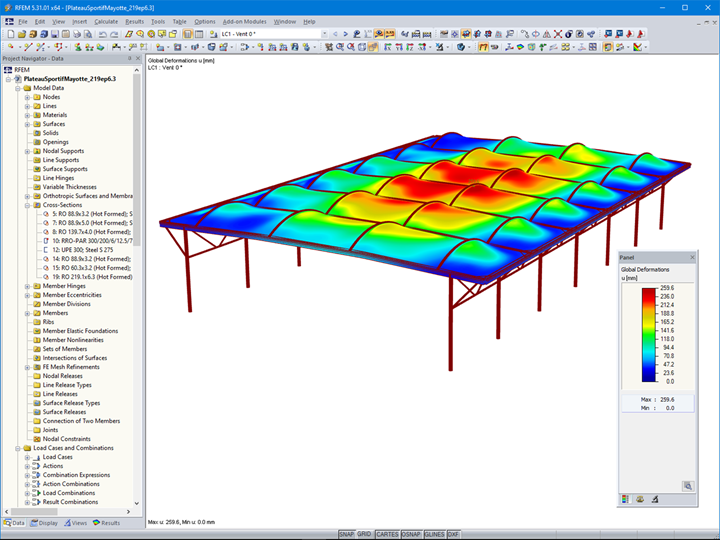

Como parte de la construcción de la cubierta, Normandie Structures realizó un estudio preliminar del proyecto. La modelización dentro del software RFEM 5 se realizó a partir de una importación de un modelo de alambre creado en SolidWorks. A fin de determinar de las cargas de viento a aplicar a la cubierta en relación con su ubicación junto al mar, situada en una zona de riesgo ciclónico, se han realizado análisis digitales de túnel de viento mediante el software RWIND, teniendo en cuenta la topografía del lugar.

El módulo adicional RF-FORMFINDING permitió efectuar la búsqueda de la forma de las membranas utilizadas para la cubierta y considerar sus efectos en la estructura.

Los elementos de la estructura de acero fueron diseñados por el módulo adicional RF-STEEL EC3.

Ubicación del proyecto

Lycée Du Nord
BP 120
97630
Mayotte

Palabras clave

ACS Production RFEM 5 RF-FORM-FINDING RF-STEEL EC3 Estructura Membrana Búsqueda de forma
