20. Juni 2023

Überdachung des Sportgeländes eines Mehrzweckgymnasiums im Norden von Mayotte, Frankreich

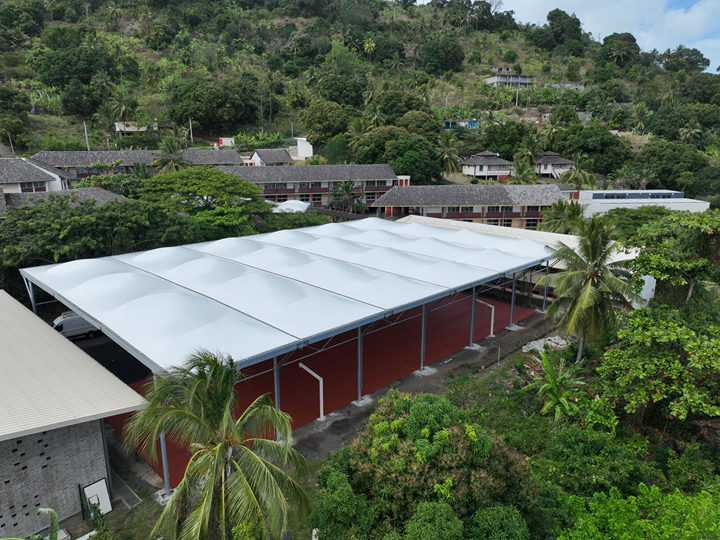

Im Rahmen der Sanierung und Umgestaltung des Sportbereichs an einem Mehrzweckgymnasium im Norden des französischen Überseegebiets Mayotte wurde eine Überdachung als Stahl-Textil-Konstruktion zum Schutz gegen Witterungseinflüsse und Sonneneinstrahlung errichtet.

Die französische Firma Normandie Structures wurde mit der Vorstudie, der Herstellung sowie der Montage der Stahl-Textil-Konstruktion für das Stabtragwerk beauftragt.

Struktur

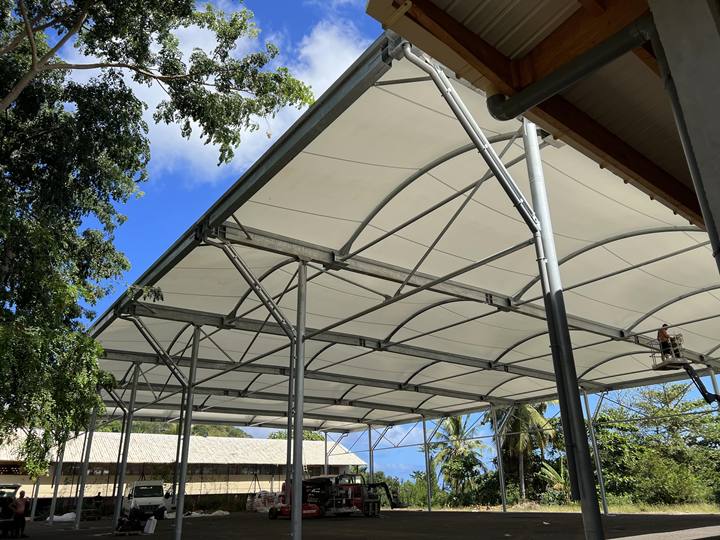

Das Tragwerk des überdachten Sportbereichs besteht aus 7 Stahlrahmen mit Stützen aus Rundrohrprofilen und Riegeln aus Rechteckhohlprofilen (PRS-Träger) aus verzinktem Stahl. Die Rahmen sind untereinander durch ein System von Längsverbänden zwischen den Stützen sowie durch Streben und Bögen zwischen den Rahmenriegeln verbunden. Das in die Träger integrierte Kanalsystem sowie die in die Stützen eingebrachten Fallrohre ermöglichen eine unauffällige Ableitung des Regenwassers, wodurch die Ästhetik der Struktur bewahrt wird. Die Überdachung mit einer er doppelt gekrümmten Membran bietet optimalen Schutz vor Witterungseinflüssen und erhält damit ein modernes und klares Design.

Diese Überdachung schafft somit einen idealen überdachten Platz für sportliche Aktivitäten und andere Outdoor-Veranstaltungen der Schule.

Statiksoftware

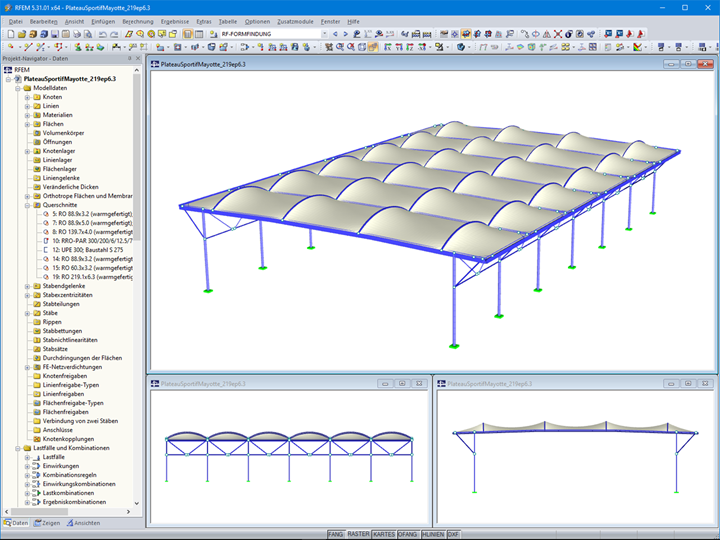

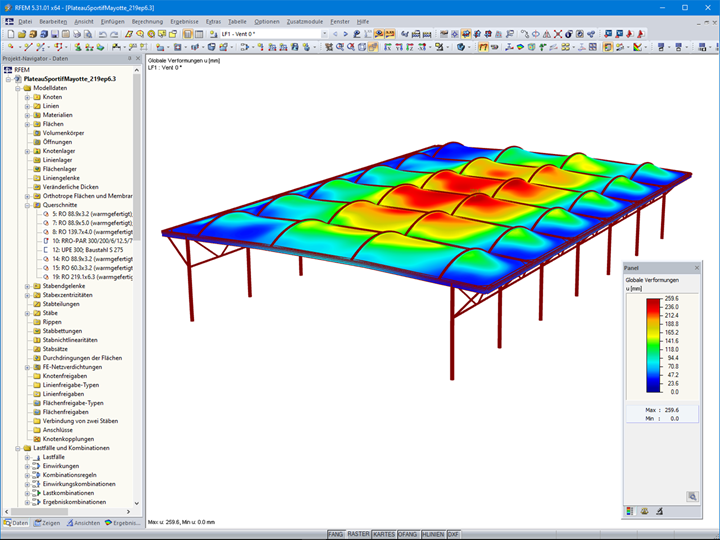

Normandie Structures hat im Rahmen der Arbeiten für den Bau dieser Überdachung eine Vorstudie zum Projekt durchgeführt. Die Modellierung in RFEM 5 erfolgte anhand eines importierten Drahtmodells, das zuvor in SolidWorks erstellten wurde. Um die auf die Überdachung angesetzten Windlasten im Verhältnis zu ihrer Lage am Rand des Meeres und in einer von Wirbelstürmen bedrohten Risikozone zu ermitteln, wurden mit der Software RWIND digitale Windkanalanalysen unter Berücksichtigung der Topographie des Standortes durchgeführt.

Des Weiteren war es mit dem Zusatzmodul RF-FORMFINDUNG möglich, eine angemessene Form der Membranen, die für die Bedachung verwendet wurden, zu suchen und ihre Auswirkungen auf das Stabwerk zu berücksichtigen.

Die Bemessung der Stahlrahmenelemente erfolgte mit dem Zusatzmodul RF-STAHL EC3.

Ort
Lycée Du Nord
BP 120
97630
Mayotte
Auftraggeber Rektorat von Mayotte
Bauleitung Malecot + Boyer Architectes
Ingenieurbüro ACS Production
Stabwerk Normandie Structures, Etrepagny, Frankreich
Membran Spécial Textile


Projektspezifikationen

Modelldaten

Anzahl Knoten 350
Anzahl Linien 446
Anzahl Stäbe 588
Anzahl Flächen 30
Anzahl Lastfälle 1
Anzahl Lastkombinationen 12
Anzahl Ergebniskombinationen 4
Gesamtgewicht 36,779 t
Abmessungen (metrisch) 31,647 x 45,022 x 9,580 m
Abmessungen (imperial) 103.83 x 147.71 x 31.43 feet
Programmversion 5.31.01
