Copertura dell'area sportiva della scuola superiore polivalente nel nord di Mayotte, Francia
Progetto cliente
-
01

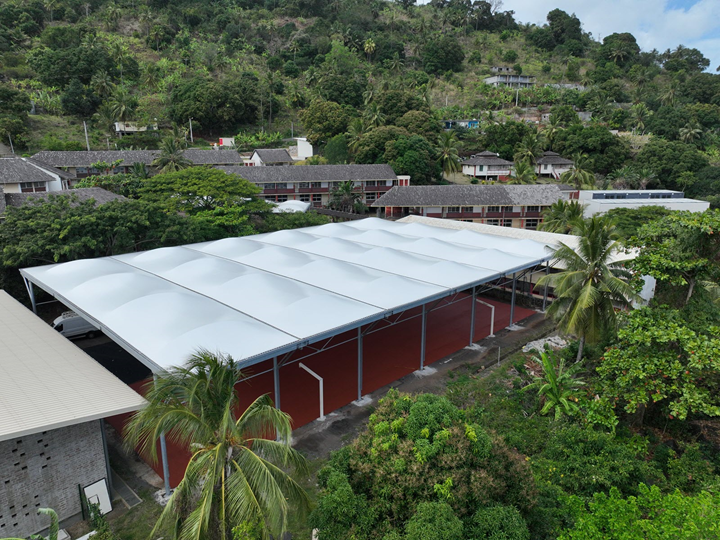

Cortile coperto del centro sportivo del liceo superiore polivalente in una città dell'isola Mayotte
-
01

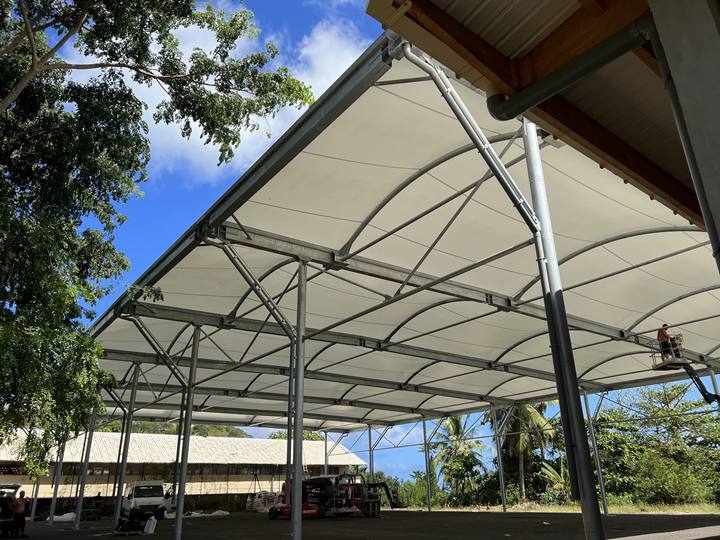

Copertura del cortile del centro sportivo polivalente del liceo superiore di Canton d'Acoua, Isola Mayotte (© Normandie Structures)
-
01

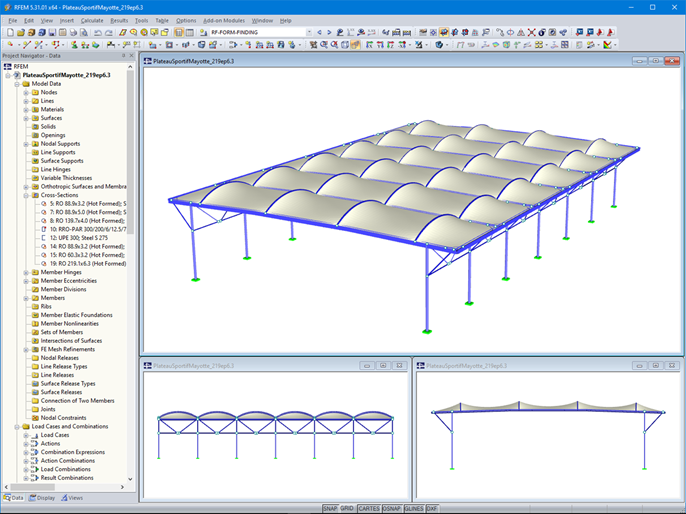

Modello della copertura in RFEM 5 (© Normandie Structures)
-
01

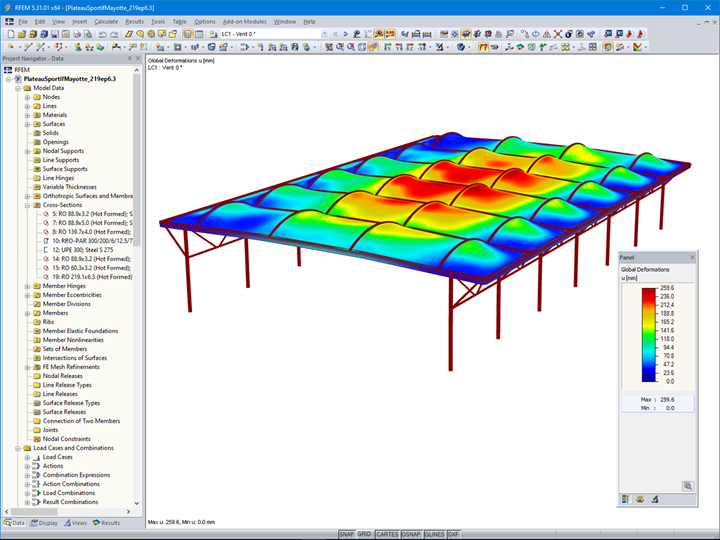

Deformazioni sotto carico del vento in RFEM 5 (© Normandie Structures)
-
01
Deformazioni sotto carico del vento in RFEM 5
Nell'ambito della ristrutturazione e ricostruzione dell'area sportiva di un liceo cittadino polivalente nel nord di Mayotte, un dipartimento d'oltremare della Francia, è stata costruita una copertura come struttura in acciaio-membrana per proteggere il luogo dalle intemperie e dal sole.
| Committente | Rettorato di Mayotte |
| Committente | Malecot + Boyer Architects |
| Ingegneria strutturale | ACS Production |
| Struttura intelaiata | Normandie Structures, Etrepagny, Francia |
| Membrana |
Spécial Textile
|
Parametri del modello
Modello
La società Normandie Structures si è occupata dello studio preliminare, della produzione e dell'assemblaggio della tenso struttura.
Struttura
La struttura della copertura del cortile sopra l'area sportiva è costituita da 7 telai in acciaio, costituiti da colonne cave circolari e travi PRS in acciaio zincato. I portici sono collegati tra loro da un sistema di controventi longitudinali tra le colonne, nonché da puntoni e archi tra le travi. Il sistema di tubazioni integrate nelle travi e di pluviali introdotti nei montanti consente un buon smaltimento dell'acqua piovana, preservando così l'estetica della struttura. La copertura in tela tesa a doppia curvatura offre una protezione ottimale contro le intemperie offrendo un design moderno e pulito.
Questo cortile coperto ora offre ora uno spazio coperto ideale per attività sportive e altre attività scolastiche all'aperto.
Software di verifica
Nell'ambito della costruzione della copertura, Normandie Structures ha eseguito uno studio preliminare del progetto. La struttura è stata modellata in RFEM 5 sulla base di un modello reticolato creato e importato in SolidWorks. Al fine di determinare i carichi del vento da applicare all'edificio, in relazione alla sua posizione in riva al mare e in una zona a rischio ciclonico, sono state eseguite analisi digitali in galleria del vento con il software RWIND, tenendo conto della topografia del sito.
Il modulo RF-FORM-FINDING ha permesso di ricercare la forma delle tele utilizzate per la copertura e di considerare i loro effetti sulla struttura.
Gli elementi delle strutture in acciaio sono stati dimensionati utilizzando il modulo RF-STEEL EC3.
Posizione del progetto
Parole chiave
ACS Production RFEM 5 RF-FORM-FINDING RF-STEEL EC3 Struttura intelaiata Membrana Form-finding
