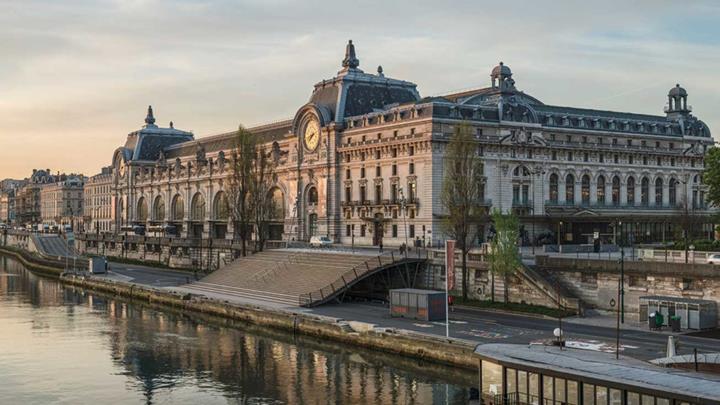

Otimização térmica e ventilação natural do Museu d'Orsay, França

Apresentação do projeto e propostas de implementação

Em particular, o estudo incluiu:

• Diagnóstico de todas as estruturas da envolvente do edifício (fachada, claraboias, coberturas).
• Propostas para sistemas eficientes de construção da envolvente em estreita ligação com os sistemas estruturais que também tiveram de ser analisados.

A claraboia que cobre a nave principal do museu é constituída por dois painéis de vidro, separados por uma abóbada de vidro a uma altura de 4 a 5 metros.

A NeMo-K propôs, em particular, a renovação completa da claraboia, inclusive a substituição do revestimento exterior por novas caixilharias em liga de alumínio e vidros com baixo fator solar, em conformidade com as últimas modificações conhecidas desta obra, em 1987, no final das obras de transformação da estação de Orsay (datada de 1900) num museu do século XX.

A claraboia está sujeita a um efeito de estufa significativo devido à ação da radiação solar que durante o verão incide sobre este edifício, cujo eixo longitudinal está orientado no sentido este-oeste, ficando uma inclinação completa exposta para sul sem qualquer sombra projetada sobre a mesma.

A NeMo-K também propôs realizar uma pesquisa sobre o potencial de ventilação natural desta estrutura, testando diferentes posições das aberturas a barlavento e a sotavento.

Cálculo estrutural

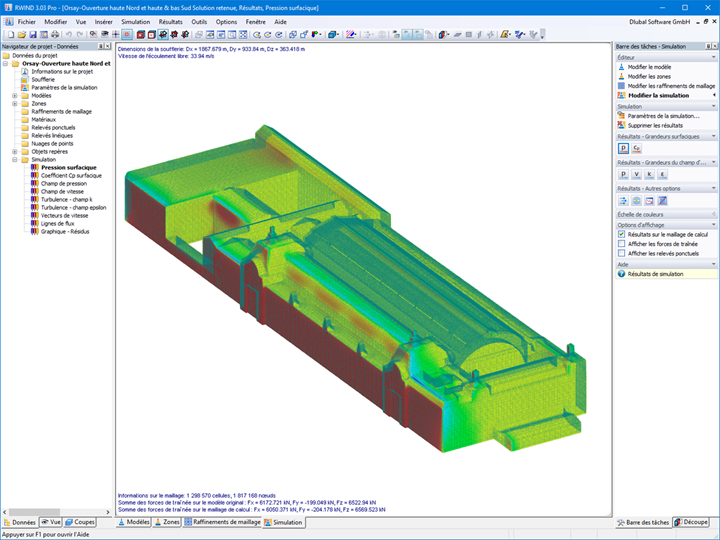

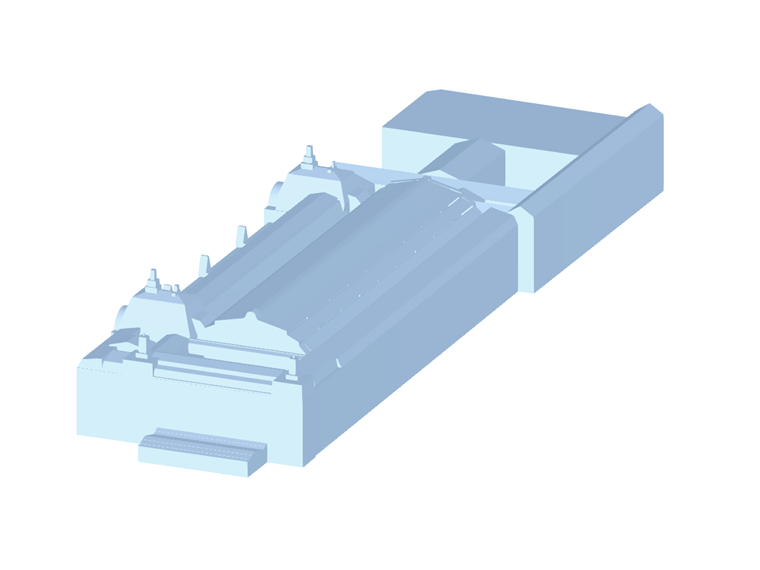

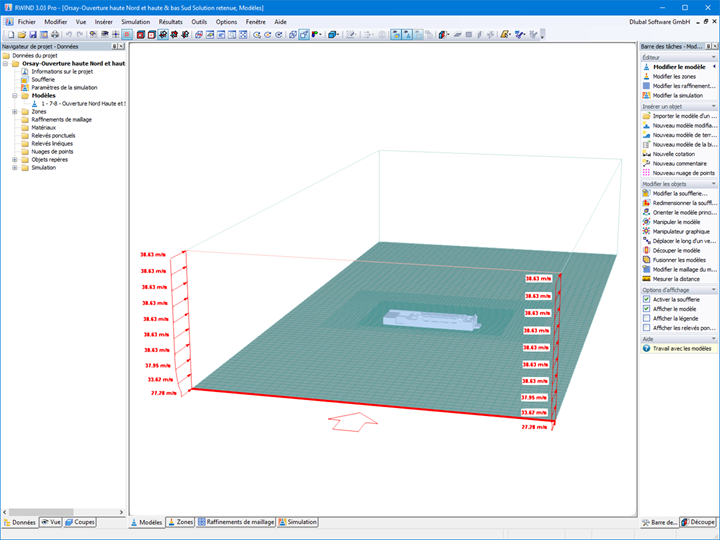

Para a pesquisa da ventilação natural, a NeMo-K modelou as estruturas principais do edifício com o Rhino 3D e depois importou esta geometria para o RWIND.

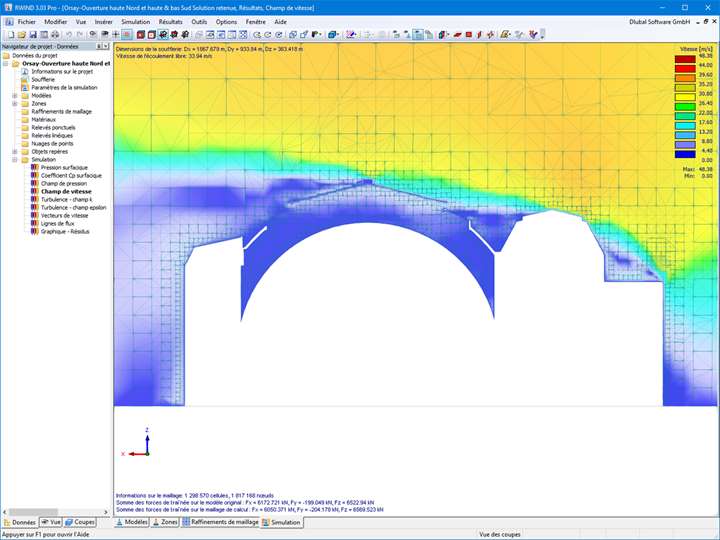

Após cálculos sucessivos, foi determinada a localização ideal das aberturas necessárias para a ventilação natural e para a orientação do vento que era predominantemente para norte.

O projeto traduziu-se também na definição das forças do vento para a cobertura da entrada do museu, localizada na praça Bellechasse, na base da grande fachada oeste, atualmente em fase de estudos de reabilitação total pela mesma equipa gestora do projeto. Os cálculos estruturais foram realizados com o RFEM 6. Este último será o tópico de uma próxima apresentação.
