Optimización térmica del Museo de Orsay

Presentación del proyecto y propuestas de ejecución

En particular, el estudio incluyó:

• Diagnóstico de todas las estructuras de la envolvente (fachadas, claraboyas, cubiertas)
• Propuestas de nuevos sistemas de envolvente de alto rendimiento, en estrecha relación con las estructuras, que también tuvieron que analizarse.

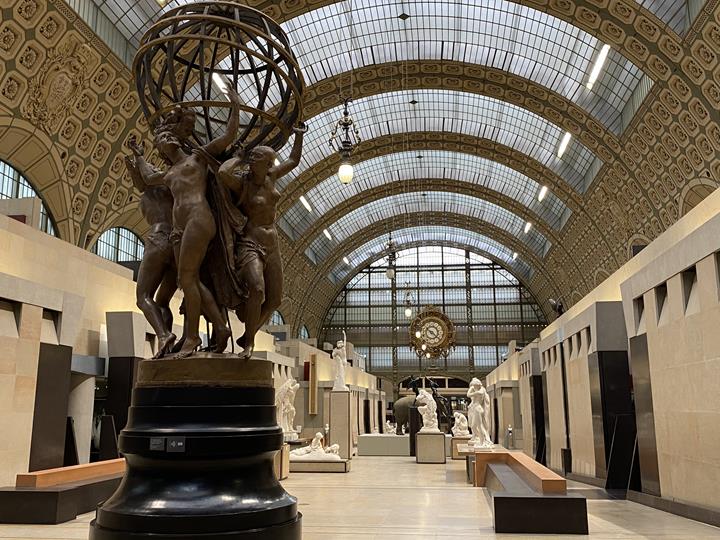

La cubierta de vidrio que cubre la nave principal del edificio del museo consta de dos superficies de vidrio separadas por una bóveda de vidrio a una altura de 4 a 5 metros.

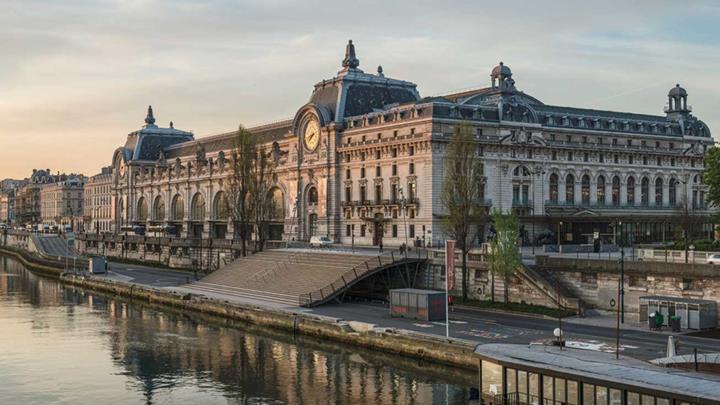

En particular, NeMo-K propuso la renovación completa de la claraboya, incluyendo la sustitución de los paneles de vidrio exteriores con nuevos marcos de aluminio y acristalamiento solar de factor bajo, cumpliendo con la última restauración conocida de 1987, cuando la estación de Orsay (que data de 1900) se transformó en un museo del siglo XIX.

La estructura de la cubierta de vidrio está expuesta a un efecto invernadero significativo debido a los efectos de la radiación solar incidente en este edificio en verano, con el eje longitudinal orientado aproximadamente en un eje este-oeste, exponiendo un lado completo orientado al sur sin ninguna sombra.

NeMo-K propuso analizar el potencial de ventilación natural de esta estructura, en particular probando diferentes posiciones de las aberturas en los lados de barlovento y sotavento de la capa externa de la cubierta.

Análisis estructural

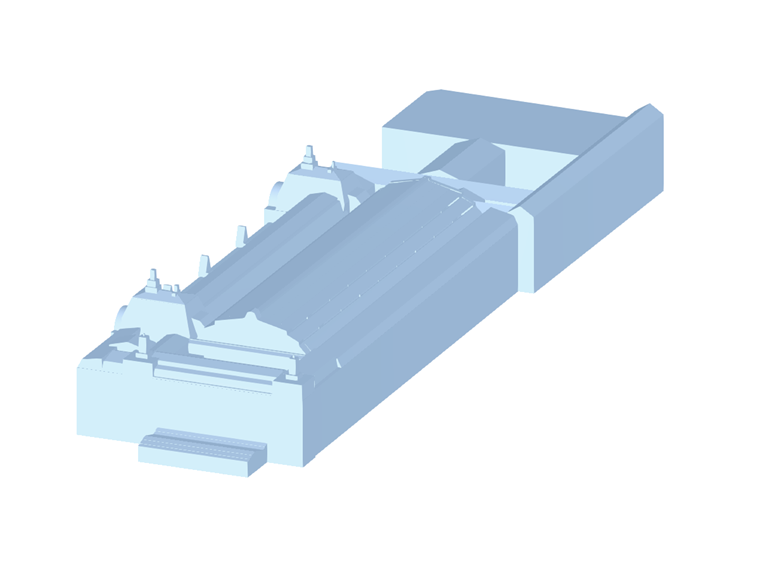

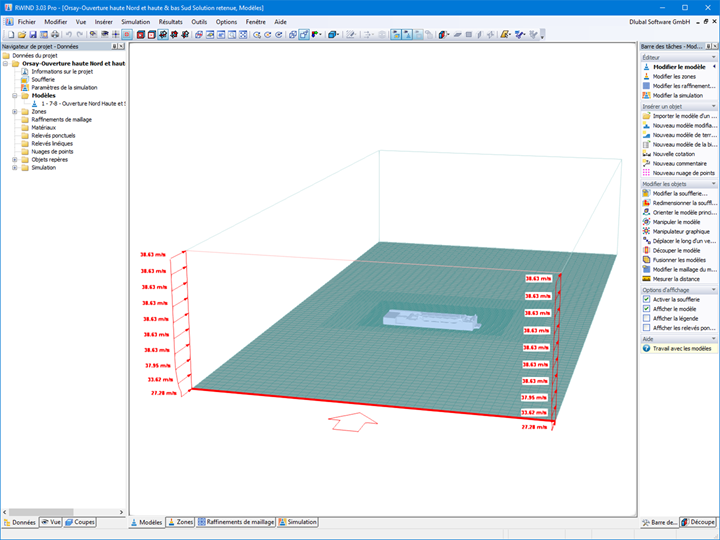

Para el análisis de la ventilación natural, NeMo-K modeló los sistemas estructurales principales del edificio en Rhino3D y luego importó la geometría en RWIND.

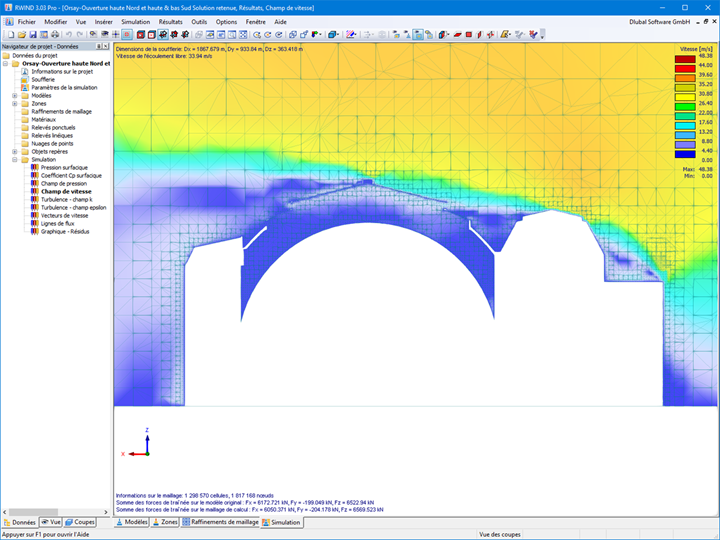

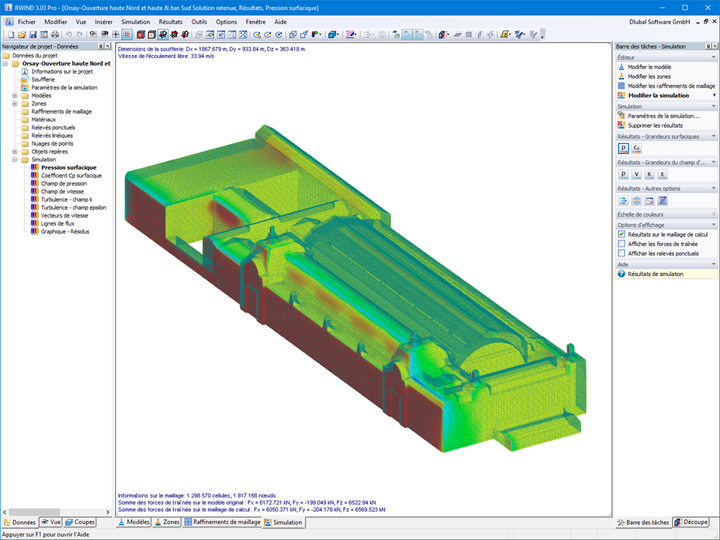

Se realizaron simulaciones posteriores para determinar las posiciones óptimas de las aberturas necesarias para la ventilación natural y para las direcciones del viento, que estaban orientadas predominantemente hacia el norte.

El proyecto también condujo a la definición de las cargas de viento en la marquesina de entrada del museo, ubicada en la plaza Bellechasse al pie de la gran fachada occidental, que actualmente está siendo estudiada para una renovación total por el mismo equipo de dirección del proyecto. Las verificaciones de diseño estructural se realizaron utilizando RFEM 6. Esto último será el tema de una presentación futura.
