Módulo adicional para o RFEM 5
RF-MOVE

O módulo adicional RF-MOVE gera casos de carga a partir de cargas móveis em diferentes posições, por exemplo, gruas ou veículos em pontes. Na geração destas cargas, também é possível criar uma combinação de resultados envolvente.

Os dados são introduzidos em apenas duas janelas. Em combinação com a geração rápida de casos de carga para o RFEM 5, isto permite poupar muito tempo.

Geração de casos de carga para barras e barras contínuas a partir de cargas móveis

Total de itens: 4

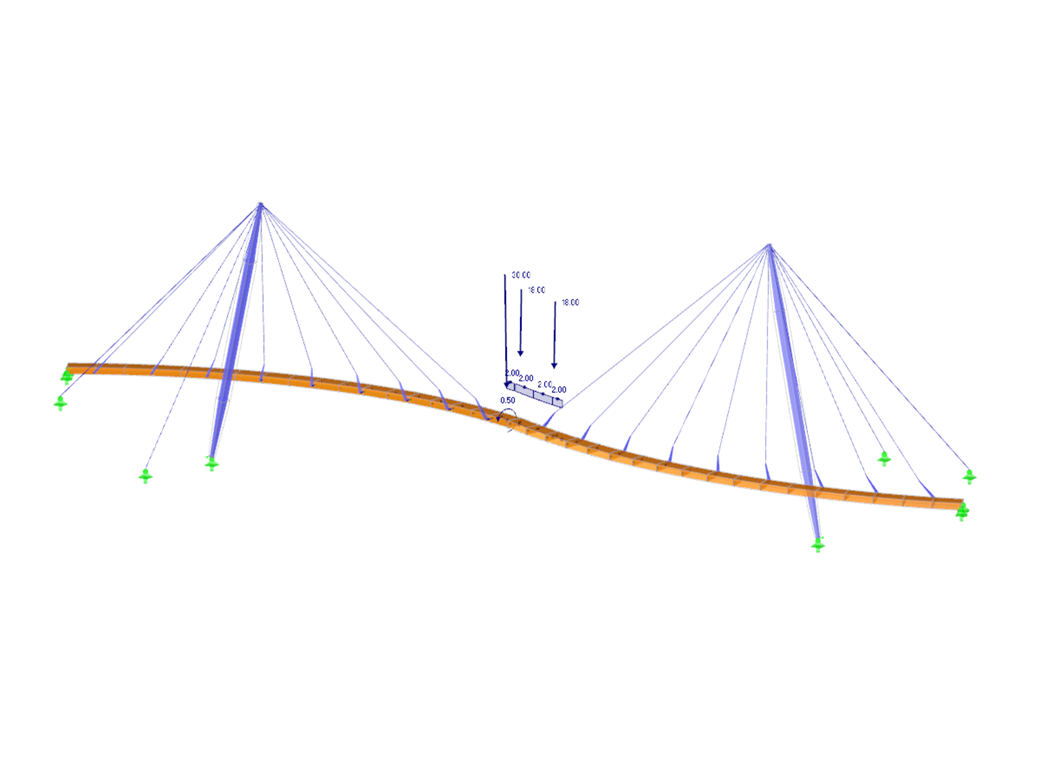

Módulo adicional RF-MOVE/RSMOVE para o RFEM/RSTAB | Geração de casos de carga para barras a partir de carga móveis

RF-MOVE/RSMOVE (em inglês) | Funcionalidades

Geração de até 9999 casos de carga a partir das posições da carga móvel
Posições da carga parametrizadas para diferentes cargas concentradas e distribuídas
Resumo de várias cargas móveis num caso de geração
Possibilidade de adicionar cargas a casos de carga já existentes no RFEM/RSTAB
Geração de uma combinação de resultados para determinação da posição da carga mais desfavorável
Opção de guardar especificações de carga para utilizar em outras estruturas

RF-MOVE/RSMOVE (em inglês) | Entradas

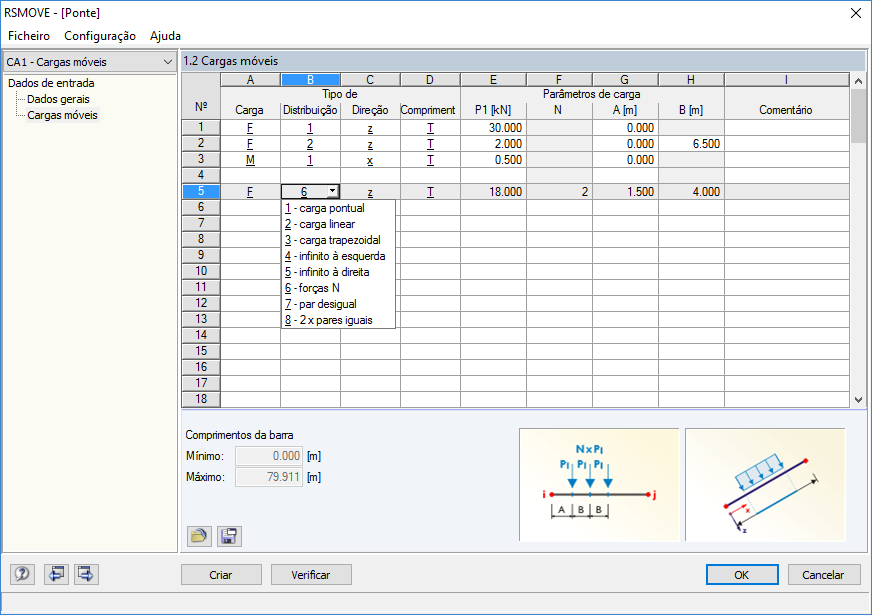

As barras contínuas sobre as quais se move a carga são selecionadas graficamente no modelo RFEM/RSTAB. Não representa nenhum problema aplicar diferentes tipos de carga num conjunto de barras ao mesmo tempo.

Através da especificação da primeira posição da carga, é possível representar com precisão a carga que entra na viga da barra contínua. Da mesma maneira, é possível definir, se uma carga móvel constituída por várias aplicações de cargas pode ir para além do final da barra contínua (ponte) ou não (ponte rolante).

O incremento das posições individuais de carga determina o número de casos de carga que são gerados para o RFEM/RSTAB. Também é possível adicionar cargas a casos de carga já existentes no RFEM/RSTAB, de maneira que não é necessária uma sobreposição adicional. RF-MOVE/RSMOVE contém vários tipos de carga, como cargas pontuais, contínuas, trapezoidais, assim como pares de cargas e várias cargas concentradas do mesmo tipo.

Estas podem ser aplicadas tanto em direção local como global. A aplicação da carga pode referir-se ao comprimento real da barra ou à projeção numa direção global.

RF-MOVE/RSMOVE (em inglês) | Geração

Os diversos casos de carga podem ser gerados com um único clique do rato. No final da geração, são apresentados, como informação, os números dos casos de carga e das combinações de resultados criados.

RF-MOVE/RSMOVE (em inglês) | Resultados

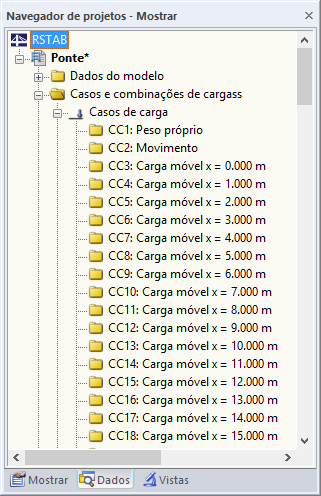

O módulo adicional RF-MOVE/RSMOVE não contém janelas de resultados: A verificação dos casos de carga gerados inclusive as cargas é efetuada no RFEM/RSTAB. As designações das cargas móveis individuais são criadas a partir do respetivo número de incremento de carga.

Estas podem ser substituídas no RFEM/RSTAB por outras designações de casos de carga. Todos os dados de tabelas podem ser exportados para o MS Excel.
