Přídavný modul pro RFEM 5
RF-MOVE

Přídavný modul RF-MOVE vytváří zatěžovací stavy z různých pozic pohyblivých zatížení, jako jsou například jeřáby nebo vozidla na mostech. Při generování těchto zatížení je možné vytvořit také obálku kombinací výsledků.

Údaje se zadávají jen ve dvou vstupních tabulkách. Tímto způsobem a díky rychlému generování zatěžovacích stavů pro RFEM 5 ušetříte spoustu času.

Generování zatěžovacích stavů na plochách z pohyblivých zatížení

Celkový počet: 4

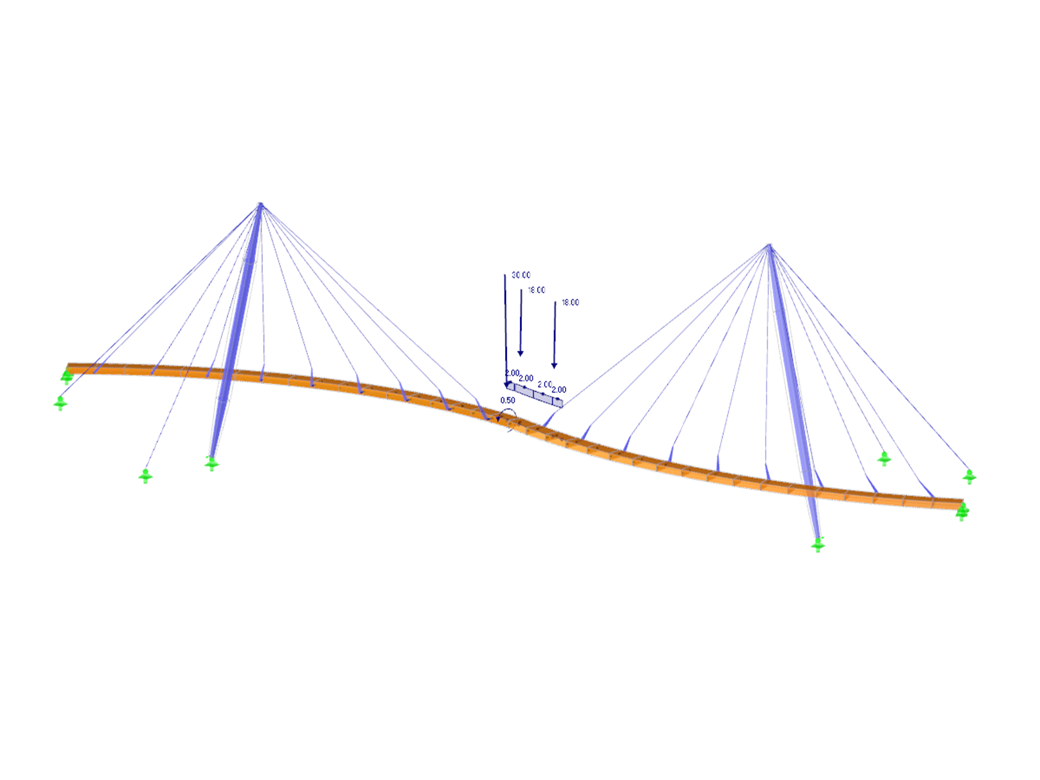

Přídavný modul RF-MOVE/RSMOVE pro RFEM/RSTAB | Generování zatěžovacích stavů pro pruty z pohyblivých poloh zatížení

RF-MOVE/RSMOVE | Základní funkce

Generování až 9 999 zatěžovacích stavů z pohyblivých poloh zatížení
Parametrizované polohy zatížení různých osamělých a spojitých zatížení
Shrnutí několika pohyblivých zatížení do jednoho generovacího případu
Možnost přidat zatížení k již existujícím zatěžovacím stavům programu RFEM/RSTAB
Generování kombinace výsledků pro stanovení nejnepříznivější polohy zatížení
Možnost uložit zadání zatížení pro další použití v jiných konstrukcích

RF-MOVE/RSMOVE | Údaje

Sled prutů s pohyblivým zatížením se vybere graficky na RFEM/RSTAB modelu. Na jednu sadu prutů je přitom možné nechat působit několik různých typů zatížení současně.

Zadáním první polohy zatížení lze přesně zobrazit zatížení vstupující do dráhy sledu prutů. Podobným způsobem lze definovat, zda se zatížení může pohybovat až za konec sledu prutů (most) nebo je omezeno koncem dráhy (jeřábová dráha).

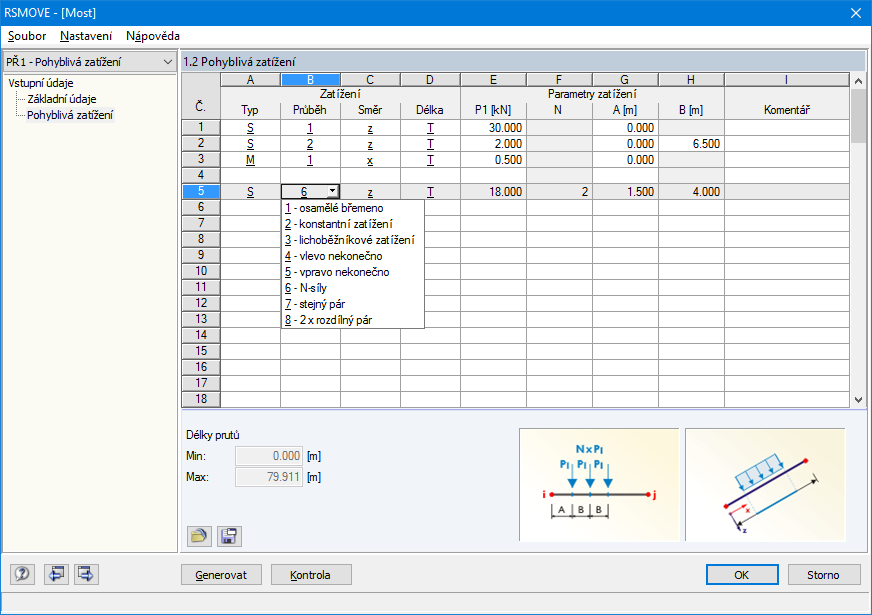

Krok pro jednotlivé pozice zatížení je dán počtem zatěžovacích stavů, které se vygenerují pro RFEM/RSTAB. Zatížení lze také přidávat do již existujících zatěžovacích stavů programu RFEM/RSTAB, takže není nutná žádná další superpozice. K dipozici jsou různé typy zatížení, jako například osamělé břemeno, konstantní, zatížení lichoběžníkové zatížení, páry zatížení a mnoho rovnoměrně působících zatížení.

Zatížení je možné aplikovat v lokálním i globálním směru. Působení zatížení se může vztahovat na skutečnou délku prutu nebo na průmět délky do globálního směru.

RF-MOVE/RSMOVE | Generace

Různé zatěžovací stavy lze vytvořit jediným kliknutím. Po skončení generování se zobrazí čísla vytvořených zatěžovacích stavů a kombinací výsledků.

RF-MOVE/RSMOVE | Výsledky

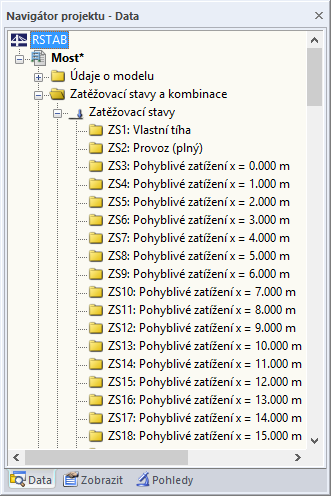

Přídavný modul RF-MOVE/RSMOVE nezobrazuje tabulky výsledků: Vytvořené zatěžovací stavy včetně zatížení lze zkontrolovat v programu RFEM/RSTAB. Popis jednotlivých pohyblivých zatížení je odvozen z příslušného čísla přírůstku zatížení.

V programu RFEM/RSTAB je možné nahradit tyto názvy jiným popisem zatěžovacích stavů. Veškerá vstupní data se mohou exportovat do MS Excel.
