Módulo adicional para o RFEM 5
RF-CONCRETE Columns

O módulo adicional RF-CONCRETE Columns complementa o programa principal RFEM 5 com uma ferramenta poderosa para o dimensionamento de betão armado. O RF-CONCRETE Columns permite verificações do estado limite último para elementos de compressão retangulares ou circulares de acordo com o método do pilar modelo ou o método da curvatura nominal.

O módulo adicional RFEM 5 permite dimensionar barras e superfícies em betão armado de acordo com várias normas internacionais, incluindo EN e DIN. Contém várias opções de dimensionamento para os estados limite último e de utilização, incluindo a verificação da resistência ao fogo e a otimização da secção. Os resultados são apresentados gráfica e numericamente, o que permite uma verificação e análise eficazes.

Dimensionamento em betão armado de acordo com o método do pilar modelo ou o método da curvatura nominal

Total de itens: 4

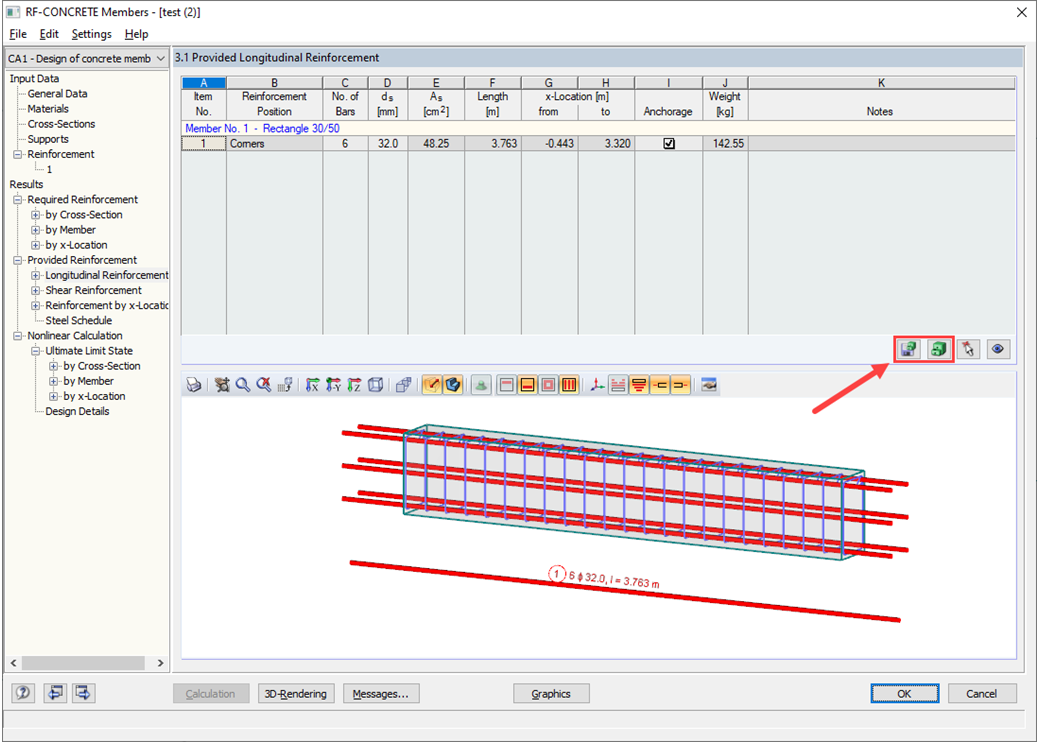

Armadura no módulo adicional RF-CONCRETE Columns

RF-/CONCRETE | Funções

Integração completa no RFEM/RSTAB com importação dos dados de geometria e de casos de carga
Seleção automática das barras a dimensionar de acordo com critérios especificados (por exemplo, só barras verticais)
Em conjunto com a extensão de módulo EC2 for RFEM/RSTAB, é possível efetuar o dimensionamento de elementos de compressão em betão armado conforme o método da curvatura nominal de acordo com a EN 1992-1-1:2004 (Eurocódigo 2) assim como os anexos nacionais seguintes:
- DIN EN 1992-1-1/NA/A1:2015-12 (Alemanha)
- ÖNORM B 1992-1-1:2018-01 (Áustria)
- NBN EN 1992-1-1 ANB:2010 para dimensionamento a temperatura normal, EN 1992-1-2 ANB:2010 para verificação de resistência ao fogo (Bélgica)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgária)
- EN 1992-1-1 DK NA:2013 (Dinamarca)
- NF EN 1992-1-1/NA:2016-03 (França)
- SFS EN 1992-1-1/NA:2007-10 (Finlândia)
- UNI EN 1992-1-1/NA:2007-07 (Itália)
- LVS EN 1992-1-1:2005/NA:2014 (Letónia)
- LST EN 1992-1-1:2005/NA:2011 (Lituânia)
- MS EN 1992-1-1:2010 (Malásia)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Países Baixos)
- NS EN 1992-1 -1:2004-NA:2008 (Noruega)
- PN EN 1992-1-1/NA:2010 (Polónia)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- SR EN 1992-1-1:2004/NA:2008 (Roménia)
- SS EN 1992-1-1/NA:2008 (Suécia)
- SS EN 1992-1-1/NA:2008-06 (Singapura)
- STN EN 1992-1-1/NA:2008-06 (Eslováquia)
- SIST EN 1992-1-1:2005/A101:2006 (Eslovénia)
- UNE EN 1992-1-1/NA:2013 (Espanha)
- CSN EN 1992-1-1/NA:2016-05 (República Checa)
- BS EN 1992-1-1:2004/NA:2005 (Reino Unido)
- TKP EN 1992-1-1:2009 (Bielorrússia)
- CYS EN 1992-1-1:2004/NA:2009 (Chipre)

Além dos anexos nacionais mencionados acima, também podem ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador
Consideração opcional da fluência
Determinação baseada em diagramas de comprimentos de encurvadura e esbeltezas das relações de restrição dos pilares
Determinação automática de excentricidade planeada e não planeada pela análise de segunda ordem, inclusive excentricidade existente
Dimensionamento de construções monolíticas e pré-fabricados
Análise em relação ao dimensionamento padrão de betão armado
Determinação dos esforços internos de acordo com a análise de primeira e de segunda ordem
Análise dos cortes de dimensionamento determinantes ao longo do pilar devido à carga existente
Saída de dados da armadura longitudinal e de estribos necessárias
Verificação da proteção contra incêndio pelo método simplificado (método de zonas) segundo EN 1992-1-2. Assim, é possível a verificação da proteção contra incêndio de pilares só com uma extremidade apoiada.
Verificação da proteção contra incêndio com disposição opcional da armadura longitudinal pela DIN 4102-22:2004 ou DIN 4102-4:2004, tabela 31

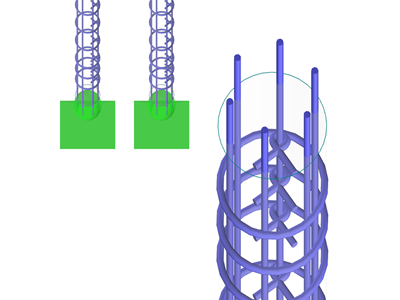

Projeção da armadura com representação gráfica em 3D para armadura longitudinal e de estribos
Resumo de todas as relações de cálculo com opção de acesso a todos os detalhes de dimensionamento
Representação gráfica de detalhes de dimensionamento importantes na janela de trabalho do RFEM/RSTAB

RF-/CONCRETE Columns | Entradas

As barras a serem dimensionadas, por exemplo, são importadas diretamente do RFEM/RSTAB. Depois, são atribuídos casos de carga, combinações de cargas e de resultados, dos quais resultam esforços internos nas barras determinados de forma elástico-linear. Na consideração dos efeitos de fluência, tem de ser também definida a carga causadora da fluência. Os materiais do RFEM/RSTAB estão predefinidos, no entanto, podem ser ajustados no RF-/CONCRETE Columns. Na biblioteca estão armazenadas as propriedades do material da respetiva norma.

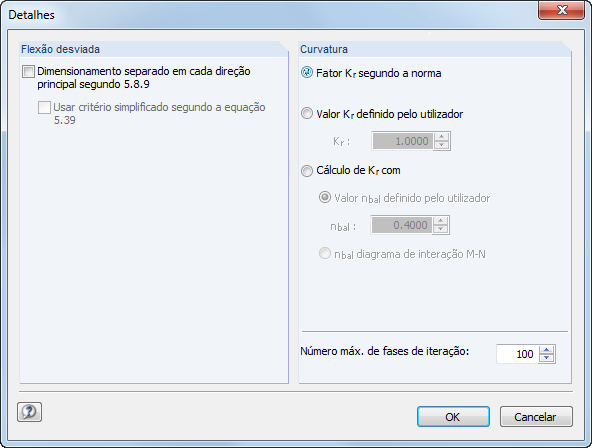

As propriedades construtivas do pilar assim como as especificações para a determinação das armaduras longitudinais e de corte necessárias podem ser definidas sem grande esforço. O coeficiente de comprimento efetivo ß pode ser definido de várias maneiras: manualmente, automaticamente em RF-/CONCRETE Columns ou importado do módulo adicional RF-STABILITY/RSBUCK.

Para a verificação da proteção contra incêndio segundo a norma EN 1992-1-2, é possível introduzir diferentes especificações, entre outras, a definição dos lados da secção nos quais ocorre a queima.

RF-/CONCRETE Columns | Cálculos estruturais

Para a verificação da segurança à rotura por flexão, são analisadas as posições determinantes do pilar em relação à força axial e aos momentos. Além disso, são também analisados os pontos com os valores extremos das forças de corte para a verificação da resistência ao corte. Ao calcular, o módulo analisa se o dimensionamento padrão é suficiente ou se o pilar com os momentos tem de ser dimensionado pela teoria de segunda ordem. A determinação destes momentos baseia-se nas especificações introduzidas anteriormente. O cálculo está subdividido em quatro partes:

Processos de cálculo independentes da carga
Determinação iterativa do carregamento determinante com consideração de uma armadura necessária variável
Determinação da armadura existente para os esforços internos determinantes
Determinação da segurança para todos os esforços internos atuantes com consideração da armadura existente

O programa fornece assim uma solução apropriada a partir de uma proposta de armadura otimizada e dos esforços internos daí resultantes.

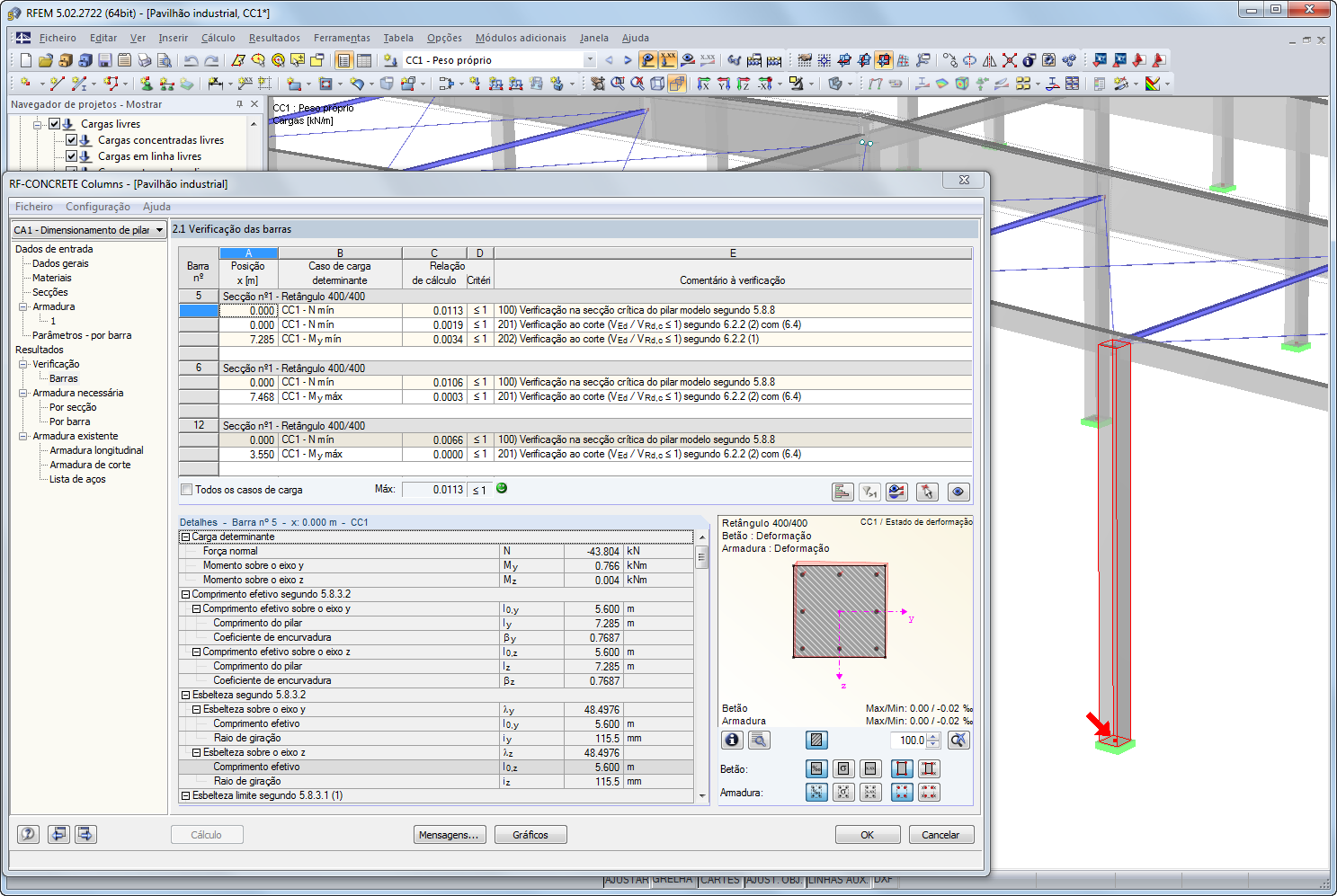

Visualização gráfica dos resultados no RFEM

RF-/CONCRETE Columns | Resultados

Após o dimensionamento bem-sucedido, os resultados são representados em tabelas claras e bem organizadas no módulo. Cada valor intermédio pode ser confirmado, tornando as verificações transparentes.

A proposta de armadura para a armadura longitudinal e transversal é criada com consideração das especificações construtivas. A armadura é gerada a três dimensões e em planos respetivamente cotados. A proposta de armadura pode ser alterada em função das necessidades individuais. Um gráfico tridimensional mostra a distribuição exata das deformações e tensões na secção.

Se uma das verificações da proteção contra incêndio não estiver satisfeita, a armadura necessária é aumentada até todas as verificações serem cumpridas com sucesso ou até já nenhuma proposta de armadura poder ser encontrada. Pode visualizar os pilares e a sua armadura numa representação 3D, bem como na janela de trabalho do RFEM/RSTAB. A par dos dados de entrada e saída representados em tabelas, incluindo os detalhes de dimensionamento, pode integrar todos os gráficos no relatório de impressão. Fica garantida assim uma documentação ainda mais expressiva.
