Moduł dodatkowy dla RFEM 5
RF-CONCRETE Columns

• Pełna integracja z RFEM/RSTAB wraz z importem geometrii i danych przypadków obciążeń
• Automatyczny wybór prętów do obliczeń zgodnie z określonymi kryteriami (np. tylko pręty pionowe)

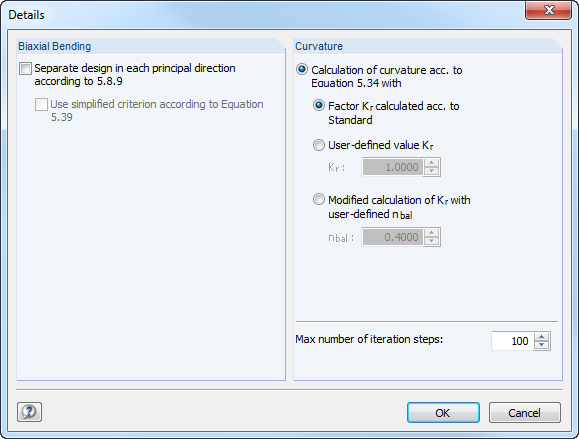

• W związku z rozszerzeniem EC2 dla programu RFEM/RSTAB, wymiarowanie elementów ściskanych z betonu zbrojonego metodą nominalną krzywizną, zgodnie z EN 1992-1-1:2004 (Eurokod 2) i poniższymi załącznikami krajowymi:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Niemcy)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • Belgia NBN EN 1992-1-1 ANB:2010 do projektowania w temperaturze normalnej oraz NBN EN 1992-1-2 ANB:2010 do projektowania odporności ogniowej (Belgia)
  • BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
  • EN 1992-1-1 DK NA:2013 (Dania)
  • NF EN 1992-1-1/NA:2016-03 (Francja)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Włochy)
  • LVS EN 1992-1-1:2005/NA:2014 (Łotwa)
  • LST EN 1992-1-1:2005/NA:2011 (Litwa)
  • MS EN 1992-1-1:2010 (Malezja)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Holandia)
  • NS EN 1992-1 -1:2004-NA:2008 (Norwegia)
  • PN EN 1992-1-1/NA:2010 (Polska)
  • NP EN 1992-1-1/NA:2010-02 (Portugalia)
  • SR EN 1992-1-1:2004/NA:2008 (Rumunia)
  • SS EN 1992-1-1/NA:2008 (Szwecja)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Słowacja)
  • SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
  • UNE EN 1992-1-1/NA:2013 (Hiszpania)
  • CSN EN 1992-1-1/NA:2016-05 (Republika Czeska)
  • BS EN 1992-1-1:2004/NA:2005 (Wielka Brytania)
  • TKP EN 1992-1-1:2009 (Białoruś)
  • CYS EN 1992-1-1:2004/NA:2009 (Cypr)

• Oprócz załączników krajowych wymienionych powyżej, można zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
• Opcjonalne uwzględnienie pełzania
• Definiowanie długości wyboczeniowych i smukłości na podstawie wykresów ze stopni wytrzymałości słupów
• Automatyczne określanie mimośrodu zwykłego i niezamierzonego na podstawie dodatkowo dostępnego mimośrodu zgodnie z analizą drugiego rzędu
• Projektowanie konstrukcji monolitycznych i elementów prefabrykowanych
• Analiza w odniesieniu do standardowego wymiarowania betonu zbrojonego
• Określanie sił wewnętrznych według analizy liniowej i analizy drugiego rzędu
• Analiza decydujących miejsc obliczeniowych wzdłuż słupa z uwagi na istniejące obciążenia
• Obliczanie wymaganego zbrojenia podłużnego i zbrojenia strzemionami
• Obliczanie odporności ogniowej według metody uproszczonej (metoda strefowa) zgodnie z EN 1992-1-2 umożliwienie sprawdzenia odporności ogniowej wsporników.
• Obliczanie odporności ogniowej z możliwością obliczania zbrojenia podłużnego zgodnie z DIN 4102-22:2004 lub DIN 4102-4:2004, Tabela 31

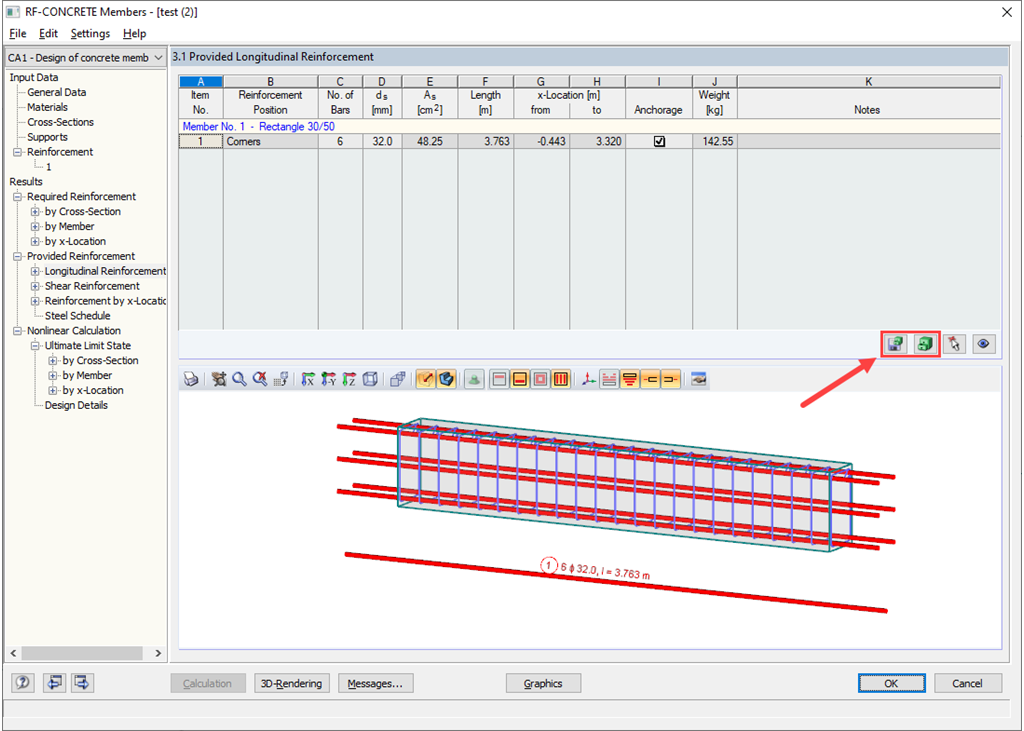

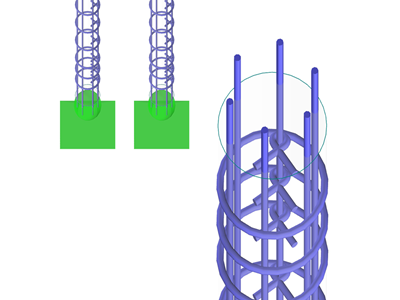

• Propozycja zbrojenia podłużnego i zbrojenia prętowego wraz z wyświetlaniem grafiki w renderowaniu 3D
• Podsumowanie stopni wykorzystania wraz ze wszystkimi szczegółami obliczeniowymi

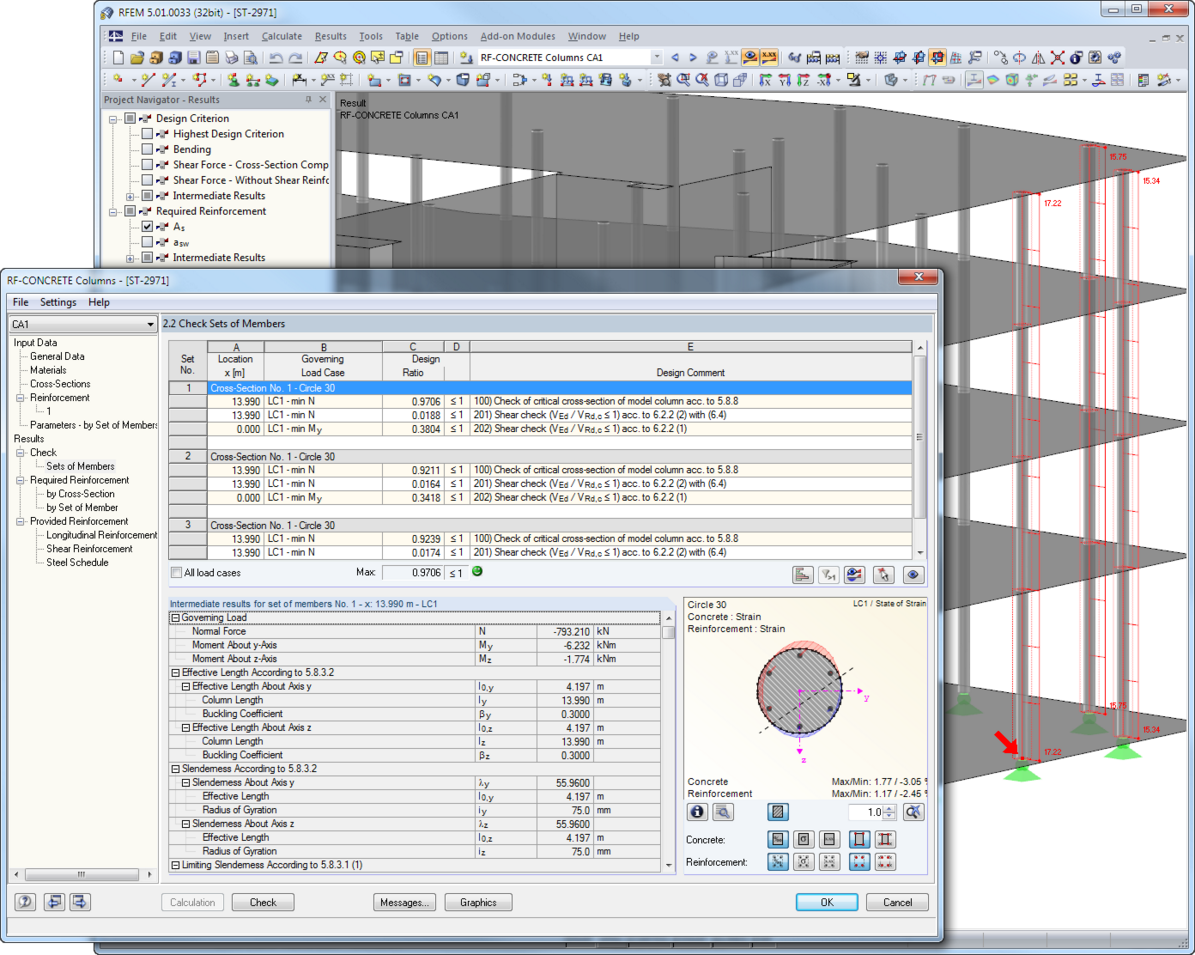

• Graficzne przedstawienie szczegółów obliczeń w oknie roboczym programu RFEM/RSTAB

W przypadku obliczania uszkodzenia przy zginaniu, decydujące położenia słupa są analizowane pod kątem siły osiowej i momentów. Dodatkowo przy obliczaniu nośności na ścinanie uwzględniane są miejsca o ekstremalnych wartościach sił tnących. Podczas obliczeń określane jest, czy standardowe obliczenia są wystarczające, czy też słup z momentami musi być obliczony zgodnie z teorią drugiego rzędu. Momenty te są następnie określane na podstawie wcześniej wprowadzonych specyfikacji. Obliczenia podzielone są na cztery części:

• Kroki obliczeń niezależne od obciążenia
• Iteracyjne wyznaczanie obciążeń głównych z uwzględnieniem zmiennego zbrojenia wymaganego
• Określanie zbrojenia zapewnionego dla głównych sił wewnętrznych
• Określenie bezpieczeństwa wszystkich działających sił wewnętrznych, w tym zbrojenia obliczeniowego

W ten sposób moduł RF-CONCRETE Columns zapewnia odpowiednie rozwiązanie, składające się ze zoptymalizowanej koncepcji zbrojenia oraz wynikających z niej obciążeń.
