RF-/CONCRETE | Funções

Para a verificação da segurança à rotura por flexão, são analisadas as posições determinantes do pilar em relação à força axial e aos momentos. Além disso, são também analisados os pontos com os valores extremos das forças de corte para a verificação da resistência ao corte. Ao calcular, o módulo analisa se o dimensionamento padrão é suficiente ou se o pilar com os momentos tem de ser dimensionado pela teoria de segunda ordem. A determinação destes momentos baseia-se nas especificações introduzidas anteriormente. O cálculo está subdividido em quatro partes:

• Processos de cálculo independentes da carga
• Determinação iterativa do carregamento determinante com consideração de uma armadura necessária variável
• Determinação da armadura existente para os esforços internos determinantes
• Determinação da segurança para todos os esforços internos atuantes com consideração da armadura existente

O programa fornece assim uma solução apropriada a partir de uma proposta de armadura otimizada e dos esforços internos daí resultantes.

Após o dimensionamento bem-sucedido, os resultados são representados em tabelas claras e bem organizadas no módulo. Cada valor intermédio pode ser confirmado, tornando as verificações transparentes.

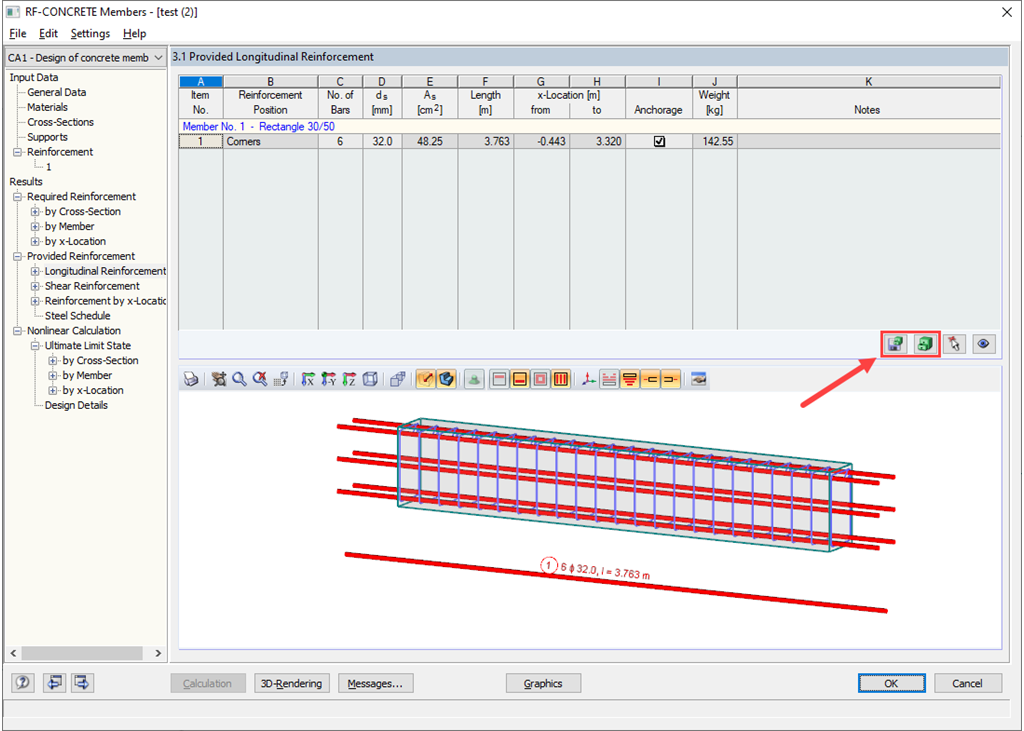

A proposta de armadura para a armadura longitudinal e transversal é criada com consideração das especificações construtivas. A armadura é gerada a três dimensões e em planos respetivamente cotados. A proposta de armadura pode ser alterada em função das necessidades individuais. Um gráfico tridimensional mostra a distribuição exata das deformações e tensões na secção.

Se uma das verificações da proteção contra incêndio não estiver satisfeita, a armadura necessária é aumentada até todas as verificações serem cumpridas com sucesso ou até já nenhuma proposta de armadura poder ser encontrada. Pode visualizar os pilares e a sua armadura numa representação 3D, bem como na janela de trabalho do RFEM/RSTAB. A par dos dados de entrada e saída representados em tabelas, incluindo os detalhes de dimensionamento, pode integrar todos os gráficos no relatório de impressão. Fica garantida assim uma documentação ainda mais expressiva.

As barras a serem dimensionadas, por exemplo, são importadas diretamente do RFEM/RSTAB. Depois, são atribuídos casos de carga, combinações de cargas e de resultados, dos quais resultam esforços internos nas barras determinados de forma elástico-linear. Na consideração dos efeitos de fluência, tem de ser também definida a carga causadora da fluência. Os materiais do RFEM/RSTAB estão predefinidos, no entanto, podem ser ajustados no RF-/CONCRETE Columns. Na biblioteca estão armazenadas as propriedades do material da respetiva norma.

As propriedades construtivas do pilar assim como as especificações para a determinação das armaduras longitudinais e de corte necessárias podem ser definidas sem grande esforço. O coeficiente de comprimento efetivo ß pode ser definido de várias maneiras: manualmente, automaticamente em RF-/CONCRETE Columns ou importado do módulo adicional RF-STABILITY/RSBUCK.

Para a verificação da proteção contra incêndio segundo a norma EN 1992-1-2, é possível introduzir diferentes especificações, entre outras, a definição dos lados da secção nos quais ocorre a queima.
