Módulo adicional STEEL para o RSTAB 8

• Otimização de secções.
• Opções de transferência de secções otimizadas para o RFEM/RSTAB
• Dimensionamento de qualquer perfil de parede fina do SHAPE-THIN: SHAPE-THIN – propriedades de secções de parede fina
• Representação do diagrama de tensões na secção
• Determinação das tensões axiais e de corte e das tensões equivalentes
• Resultados dos componentes de tensão para tipos particulares de esforços internos
• Representação detalhada das tensões em todos os pontos de tensão
• Determinação do maior Δσ de todos os pontos de tensão (por exemplo, para verificações de fadiga)
• Representação colorida de tensões e relações de utilização para uma vista rápida das zonas críticas ou sobredimensionadas
• Lista de peças e determinação de massas

Após o dimensionamento, são apresentadas as tensões máximas e relações de tensões em tabelas de resultados bem organizadas, ordenadas por secções, barras/superfícies, conjuntos de barras ou posições x. Além dos resultados nas tabelas, o programa apresenta sempre o gráfico correspondente da secção, incluindo pontos de tensão, o diagrama de tensões e os valores. A relação de cálculo pode ser relacionada a um qualquer tipo de tensão. A posição atual é indicada no modelo estrutural do RFEM/RSTAB.

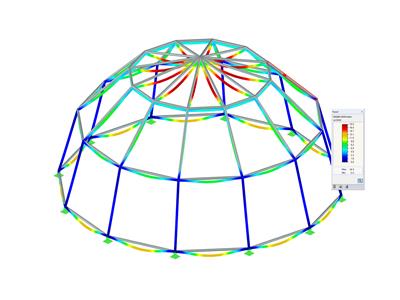

Para além da avaliação de resultados em tabelas, é possível representar as tensões e relações de tensão graficamente na janela de trabalho do RFEM/RSTAB. As cores e os valores atribuídos no painel podem ser ajustados adequadamente.

Através da representação dos diagramas de resultados na barra ou no conjunto de barras, é garantida uma avaliação objetiva. Além disso, é possível ativar um diálogo para cada posição de dimensionamento para controlar as propriedades de secção relevantes e os componentes de tensão de todos os pontos de tensão. Pode imprimir o gráfico correspondente, incluindo todos os detalhes de dimensionamento.
