Přídavný modul STEEL pro RSTAB 8

Přídavný modul STEEL pro RSTAB 8

Přídavný modul STEEL provádí obecnou analýzu napětí, přičemž vypočítá existující napětí a porovná je s mezními napětími.

Při analýze napětí se stanoví maximální napětí prutů a sad prutů. Pro každý prut jsou stanoveny také rozhodující vnitřní síly. Kromě toho existuje možnost automatické optimalizace průřezů nebo tlouštěk včetně exportu upravených průřezů nebo tlouštěk ploch do programu RSTAB 8.

Banner | Přídavné moduly Dřevěné konstrukce v programu RSTAB 8
Přídavný modul RF-/STEEL SP pro RFEM/RSTAB | Posouzení ocelových prutů podle SP 16.13330.2011

RF-/STEEL | Základní funkce

  • Obecné analýzy napětí
  • Automatické převzetí vnitřních sil z hlavního programu RFEM/RSTAB
  • Kompletní grafický a číselný výstup napětí a využití v programu RFEM/RSTAB
  • Široká škála možností nastavení grafických výstupů
  • Flexibilní posouzení v různých návrhových případech
  • Přehledné tabulky výsledků pro rychlý přehled po posouzení
  • Vysoká produktivita díky minimálnímu požadovanému množství vstupních dat
  • Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
Optimierungsmöglichkeit von Querschnitten

Vlastnosti RF-/STEEL Members

  • Optimalizace průřezu.
  • Možnost importu optimalizovaných průřezů do programu RFEM/RSTAB
  • Posouzení libovolného tenkostěnného průřezu z programu SHAPE-THIN: SHAPE-THIN – průřezové charakteristiky tenkostěnných průřezů
  • Zobrazení průběhu napětí na průřezu
  • Stanovení normálových, smykových a srovnávacích napětí
  • Výstup složek napětí pro jednotlivé typy vnitřních sil
  • Detailní výsledky napětí ve všech napěťových bodech
  • Stanovení největšího Δσ pro každý napěťový bod (např. pro posouzení únavy)
  • Barevné zobrazení napětí a využití pro rychlý přehled o kritických nebo předimenzovaných oblastech
  • Výkaz materiálu a stanovení hmotnosti
Materialdatenbank

RF-/STEEL | Údaje

Pro usnadnění zadávání jsou přednastaveny plochy, pruty, sady prutů, materiály, tloušťky ploch a průřezy. Na mnoha místech programu lze použít funkci [Vybrat] pro grafický výběr. Kromě toho lze využít přístup ke globálním databázím materiálů a průřezů.

Zatěžovací stavy, kombinace zatížení a výsledků je možné libovolně slučovat do různých návrhových případů.

Kombinace plošných a prutových prvků a samostatných posouzení umožňuje modelovat a analyzovat pouze kritické části, jako jsou rámové rohy, pomocí plošných prvků. Ostatní části modelu lze posoudit pomocí analýzy prutů.

Barevné znázornění výsledků v RFEMu - Pruty
Výsledky v grafice RFEMu - Plochy
Válcový souřadný systém
Silo

RF-/STEEL | Výsledky

Po skončení výpočtu se zobrazí maximální napětí a využití přehledně seřazená podle průřezů, prutů/ploch, sad prutů a míst x Kromě výsledků v tabulkách se vždy zobrazí odpovídající grafické znázornění průřezů s napěťovými body, průběhem napětí a hodnotami. Stupeň využití lze vztáhnout k libovolnému druhu napětí. Právě zvolené místo máte vyznačeno na RFEM/RSTAB modelu.

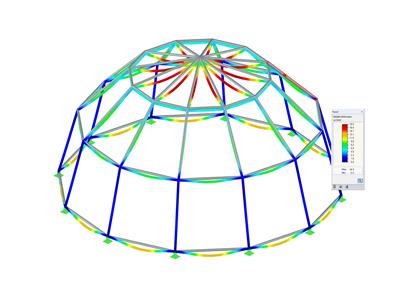

Kromě vyhodnocení výsledků v tabulkách je možné znázornit napětí a využití graficky v pracovním okně programu RFEM/RSTAB. Barvy a hodnoty přiřazené v panelu lze individuálně nastavit podle uživatelsky definovaných kritérií.

Diagramy zobrazující průběhy výsledků na prutu nebo sadě prutů umožňují cílené vyhodnocení. Dále lze u každého posuzovaného místa překontrolovat průřezové charakteristiky a složky napětí v každém napěťovém bodě. Příslušné grafické znázornění napětí lze vytisknout se všemi detaily.

E-shop

Sestavte si svůj individuální balíček programů! Veškeré ceny najdete v online přehledu.

Přejděte do e-shopu

Spočítejte si cenu

960,00 USD
+0,00 USD
STEEL
Celková částka 960,00 USD

Cena platí pro Spojené státy americké.
