Moduł dodatkowy STEEL dla RSTAB 8

STEEL przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.

Podczas analizy naprężeń określane są maksymalne naprężenia prętów i zbiorów prętów. Dla każdego pręta dokumentowane są również decydujące siły wewnętrzne. Ponadto istnieje możliwość automatycznej optymalizacji przekrojów lub grubości, w tym eksportu zmodyfikowanych przekrojów lub grubości powierzchni do programu RSTAB 8.

Analiza naprężeń w prętach

Ogółem: 4

RFEM/RSTAB-Zusatzmodul RF-/STAHL SP | Bemessung von Stahlstäben nach SP 16.13330.2011

RF-/STEEL | Funkcje

Ogólna analiza naprężeniowa
Automatyczny import sił wewnętrznych z programu RFEM/RSTAB
Pełne graficzne i numeryczne przedstawianie naprężeń i stopni wykorzystania przekroju w programie RFEM/RSTAB
Szeroki zakres opcji umożliwiających dostosowywania sposobu wyświetlania wyników
Swoboda obliczeń dzięki możliwości wykorzystania różnych przypadków obliczeniowych
Przejrzyste tabele wyników dla szybkiego ich przeglądania po zakończeniu obliczeń
Wysoka wydajność pracy dzięki minimalnej ilości danych wejściowych
Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń

Optimierungsmöglichkeit von Querschnitten

Funkcje RF-/STEEL Members

Optymalizacja przekroju
Transfer zoptymalizowanych przekrojów do RFEM/RSTAB
Wymiarowanie dowolnego przekroju cienkościennego w SHAPE-THIN: SHAPE-THIN – właściwości przekrojów cienkościennych
Odwzorowanie wykresu naprężeń na przekroju
Wyznaczanie naprężeń normalnych, ścinających i równoważnych
Wyniki naprężeń poszczególnych typów sił wewnętrznych
Szczegółowe przedstawienie naprężeń we wszystkich punktach naprężeniowych
Wyznaczanie największego Δσ dla każdego punktu naprężenia (na przykład do obliczeń zmęczenia)
Wyświetlanie w kolorze naprężeń i stopni wykorzystania w celu szybkiego przeglądu stref krytycznych lub przewymiarowanych
Wykaz materiałów według prętów i zbiorów prętów

RF-/STEEL | Wprowadzanie danych

Aby ułatwić wprowadzanie danych, wstępnie ustawione są powierzchnie, pręty, zbiory prętów, materiały, grubości powierzchni i przekroje. Elementy można wybierać graficznie za pomocą funkcji [Wybierz]. Program zapewnia dostęp do globalnych bibliotek materiałów i przekrojów.

Przypadki obciążeń, kombinacje obciążeń i kombinacje wyników można łączyć w różne przypadki obliczeniowe.

Połączenie elementów powierzchniowych i prętowych oraz oddzielne obliczenia umożliwiają modelowanie i analizowanie tylko krytycznych części, takich jak połączenia ram, za pomocą elementów powierzchniowych. Pozostałe części modelu można przeprowadzić za pomocą analizy prętów.

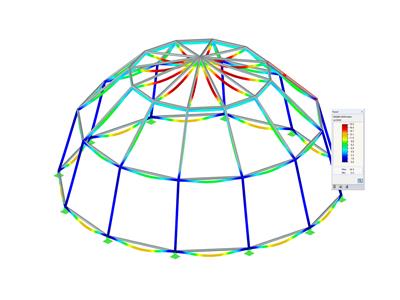

Obraz 01 - Colored Results in RFEM Graphic - Members

Grafische Darstellung der Vergleichsspannung an Flächen

RF-/STEEL | Wyniki

Po zakończonych obliczeniach, maksymalne naprężenia oraz stopnie wytężenia są wyświetlane wg przekrojów, prętów/powierzchni, zbiorów prętów lub położenia x wzdłuż elementu. Oprócz wartości wyników w formie tabelarycznej wyświetlana jest również odpowiednia grafika przekroju z punktami naprężeniowymi, wykresem naprężeń i wartościami. Stopień wytężenia można wyznaczyć w odniesieniu do dowolnego rodzaju naprężenia. Aktualnie wybrana lokalizacja na elemencie zostanie wyróżniona na modelu analitycznym w programie RFEM/RSTAB.

Ponadto wszystkie wyniki modułu RF-/STEEL można wyświetlać w oknie roboczym programu RFEM/RSTAB. Istnieje możliwość indywidualnego dostosowania kolorów wyświetlania wykresów oraz wartości.

Wykresy pokazujące rozkład wyników na pręcie lub zbiorze prętów pozwalają na szczegółową ocenę wyników. Ponadto można otworzyć odpowiednie okno dialogowe dla każdej lokalizacji, aby sprawdzić właściwości przekroju i składowe naprężeń w dowolnym punkcie naprężeniowym. Można wydrukować odpowiadającą temu grafikę wraz ze wszystkimi szczegółami dotyczącymi sprawdzanych warunków nośności.
