Módulo adicional JOINTS Steel - Pinned para o RSTAB 8

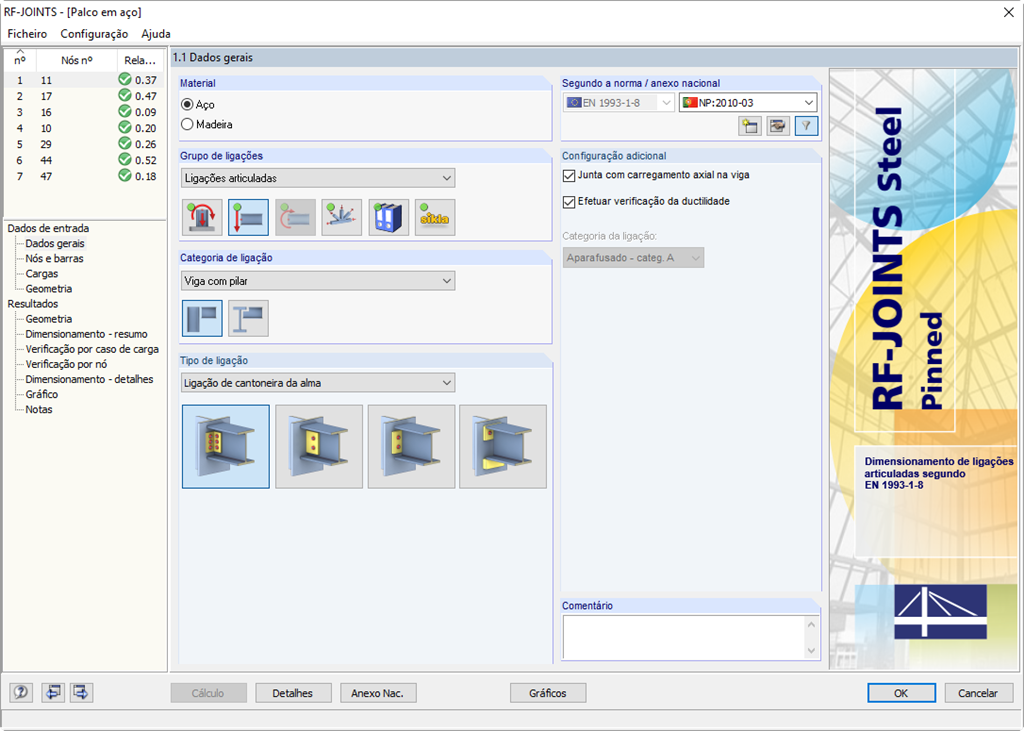

Geral

• Categoria de ligação de viga com pilar: ligação possível no banzo do pilar, assim como na alma do pilar
• Categoria de ligação de viga com viga: disposição opcional de nervuras no lado oposto
• Tamanhos de parafusos desde M12 a M36 com as classes de resistência 4.6, 5.6, 8.8 e 10.9
• Espaçamentos arbitrários entre os furos e as bordas
• Possibilidade de entalhe na viga
• Ligações com solicitação de esforço de corte puro, esforço normal puro (ligação de tração) ou com combinação de esforços normais e de corte
• Verificação do cumprimento dos requisitos para ligações articuladas
• Verificação dos espaçamentos máximos e mínimos entre furos e às bordas

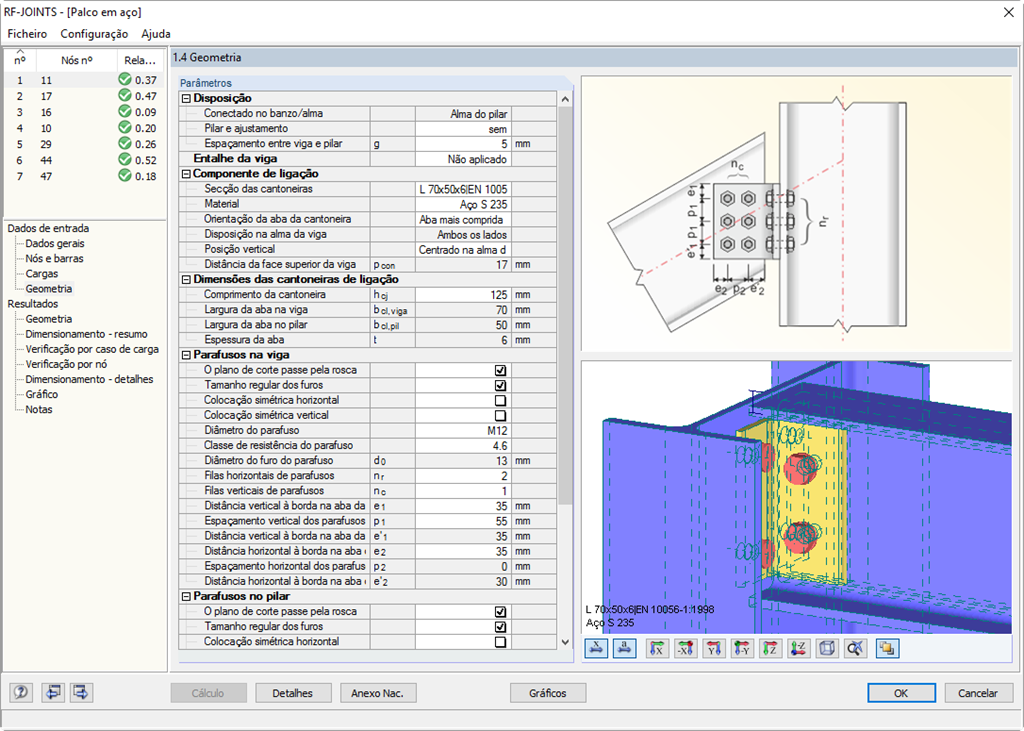

Ligações de cantoneiras de alma

• Possibilidade de ter uma ou duas filas de parafusos na vertical e 10 filas de parafusos na horizontal em cada aba
• Vasta gama de cantoneiras de abas iguais e desiguais
• Orientação das cantoneiras alterável
• Verificações:
  • Parafusos ao corte, flexão e tração
  • Cantoneiras ao corte, flexão e tração com consideração da dedução dos furos
  • Almas de vigas ao corte e à tração com consideração da dedução dos furos
  • Transmissão de tração para o pilar com o modelo da peça em T
  • Entalhe no corte crítico

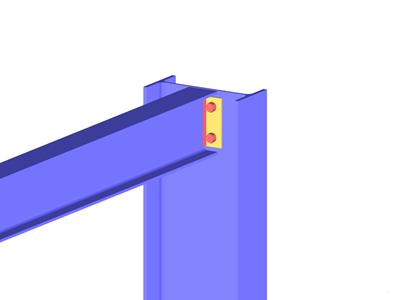

Ligação de aleta

• Possibilidade de ter uma ou duas filas de parafusos na vertical e 10 filas de parafusos na horizontal
• Tamanho flexível da aleta
• Posição da chapa de extremidade alterável
• Verificações:
  • Parafusos ao corte e ao esmagamento
  • Aleta ao corte, flexão e tração com consideração da dedução dos furos
  • Estabilidade de aletas longas e esbeltas
  • Almas de vigas ao corte e à tração com consideração da dedução dos furos
  • Soldadura como cordão de soldadura
  • Entalhe no corte crítico

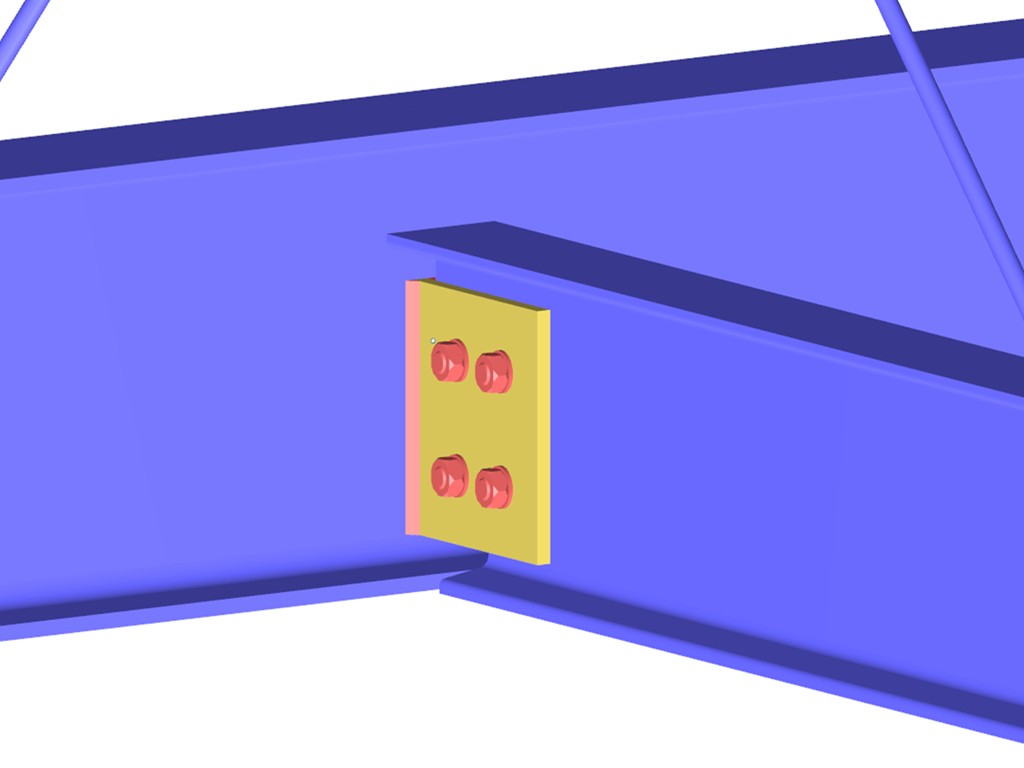

Ligação de chapa de extremidade

• Possibilidade de ter duas ou quatro filas de parafusos na vertical e 10 filas de parafusos na horizontal
• Tamanho flexível da chapa de extremidade
• Posição da chapa de extremidade alterável
• Verificações:
  • Parafusos ao corte, flexão e tração
  • Chapa de extremidade ao corte e à flexão com consideração da dedução dos furos
  • Alma da viga ao corte e à tração
  • Transmissão de tração para o pilar com o modelo da peça em T
  • Soldadura como cordão de soldadura
  • Entalhe no corte crítico

Ligação de chapa de extremidade com conector de bloco

• Fixação da viga através de uma chapa de extremidade com dois parafusos
• Tamanho flexível do conector de bloco e da chapa de extremidade
• Verificações:
  • Introdução de carga na viga segundo a norma EN 1993-1-5, Capítulo 6
  • Absorção do momento estabilizante através dos parafusos e das soldaduras na chapa de extremidade
  • cobre-junta
  • Soldaduras do conector de bloco como cordões de soldadura
  • Transmissão de tração para o pilar com o modelo da peça em T

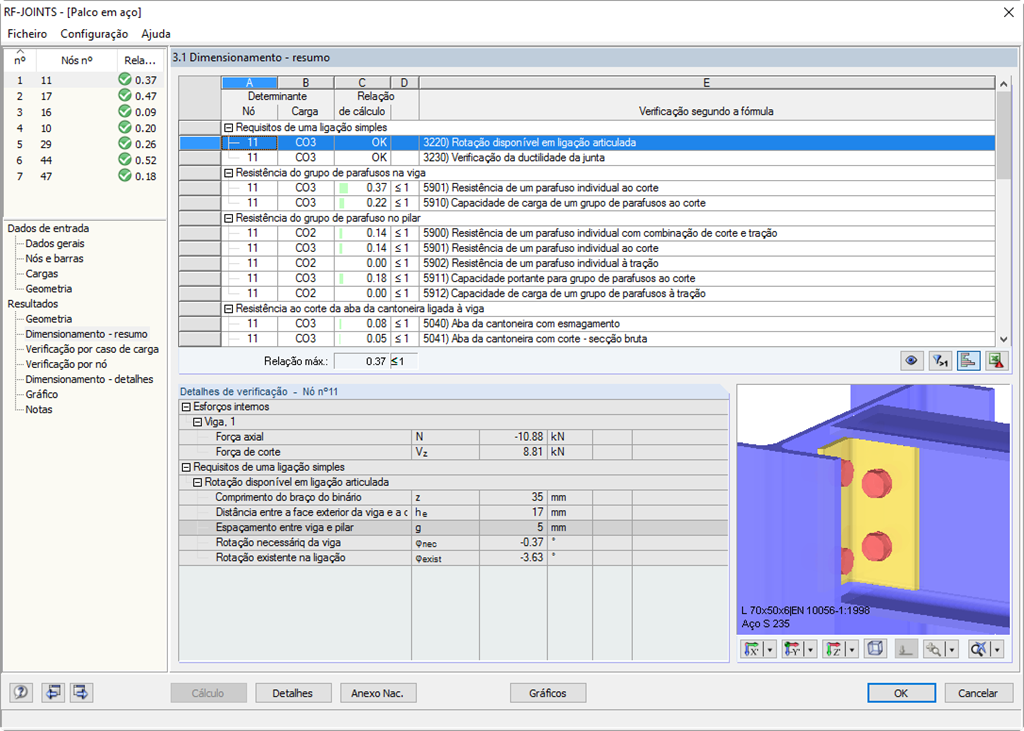

Para todos os tipos de ligações assume-se que a articulação de momento se encontra no banzo do pilar ou, respetivamente, na alma para pilares rodados. Por isso, para as ligações de cantoneira de alma de aleta é determinado um momento excêntrico que atua adicionalmente no grupo de parafusos do banzo da viga.

A partir das posições das cantoneiras e das chapas podem resultar mais momentos de excentricidade. Na ligação do conector de bloco, os esforços são transferidos separadamente. Os esforços de corte atuam no conector de bloco, os esforços de tração e o momento estabilizante são atribuídos aos parafusos. Antes do dimensionamento ser executado, a ligação é ainda verificada quanto à sua plausibilidade geométrica, por exemplo, os espaçamentos entre furos e dos parafusos às bordas.
