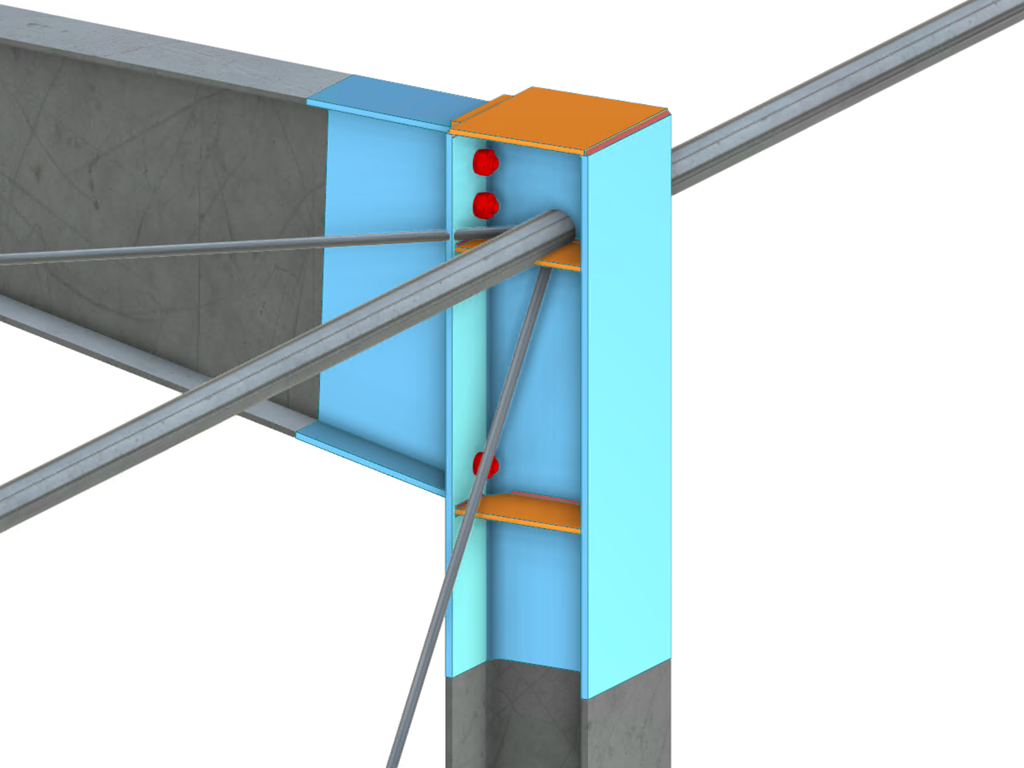

Posouzení kloubových spojů podle EN 1993-1-8
RF-/JOINTS Steel - Pinned | Základní vlastnosti
Obecné
- Kategorie spoje Nosník na sloup: možnost připojení na pásnici i na stojinu sloupu
- Kategorie spoje Nosník na nosník: možnost uspořádání žeber na protější straně
- Velikosti šroubů od M12 do M36 s třídou pevnosti 4.6, 5.6, 8.8 a 10.9
- Libovolná rozteč otvorů pro šrouby a vzdálenosti od okraje
- Zářezy na nosníku jsou možné
- Spoj s čistě smykovým zatížením, čistě normálovou silou (tahový spoj) nebo případnou kombinací normálových a posouvajících sil
- Kontrola dodržení všech požadavků pro kloubový spoj
- Kontrola minimální a maximální rozteče otvorů pro šrouby a vzdálenosti od okraje
== Přípoj s úhelníkem
- ==
- Na každém rameni je možná jedna nebo dvě svislé a až 10 vodorovných řad šroubů
- Široká nabídka rovnoramenných a nerovnoramenných úhelníků
- Orientaci úhlu lze upravit
- Posouzení:
- Posouzení šroubů na smyk, únosnost a tah
- Posouzení úhelníků na smyk, ohyb a tah s ohledem na otvor pro šroub
- Stojiny nosníku na smyk a tah s ohledem na otvory pro šrouby
- Přenos tahu do sloupu pomocí modelu T-stub
- Kritického řezu v místě výřezu
- ==
- Jedna nebo dvě svislé a až deset vodorovných řad šroubů
- Flexibilní velikost desky
- Umístění desky na stojině lze upravit
- Posouzení:
- Šroubů na smyk a ohyb
- Posouzení desek na smyk, ohyb a tah při zohlednění otvoru pro šroub
- Stability dlouhých, štíhlých desek
- Stojiny nosníku na smyk a tah s ohledem na otvory pro šrouby
- Koutových svarů
- Kritického řezu v místě výřezu
- Dvě nebo čtyři svislé a až 10 vodorovných řad šroubů
- Libovolná velikost čelní desky
- Umístění desky na stojině lze upravit
- Posouzení:
- Posouzení šroubů na smyk, únosnost a tah
- Čelní desky na smyk a ohyb s ohledem na otvory pro šrouby
- Stojiny nosníku na smyk a tah
- Přenos tahu do sloupu pomocí modelu T-stub
- Koutových svarů
- Kritického řezu v místě výřezu
- ==
- Upevnění nosníku pomocí čelní desky se dvěma šrouby
- Libovolná velikost zarážky a čelní desky
- Posouzení:
- Zatížení na nosník podle EN 1993-1-5, Kap. 6
- Podpora stabilizačního momentu pomocí šroubů a svarů na čelní desce
- úhleník
- Svarů zarážky a koutových svarů
- Přenos tahu do sloupu pomocí modelu T-stub

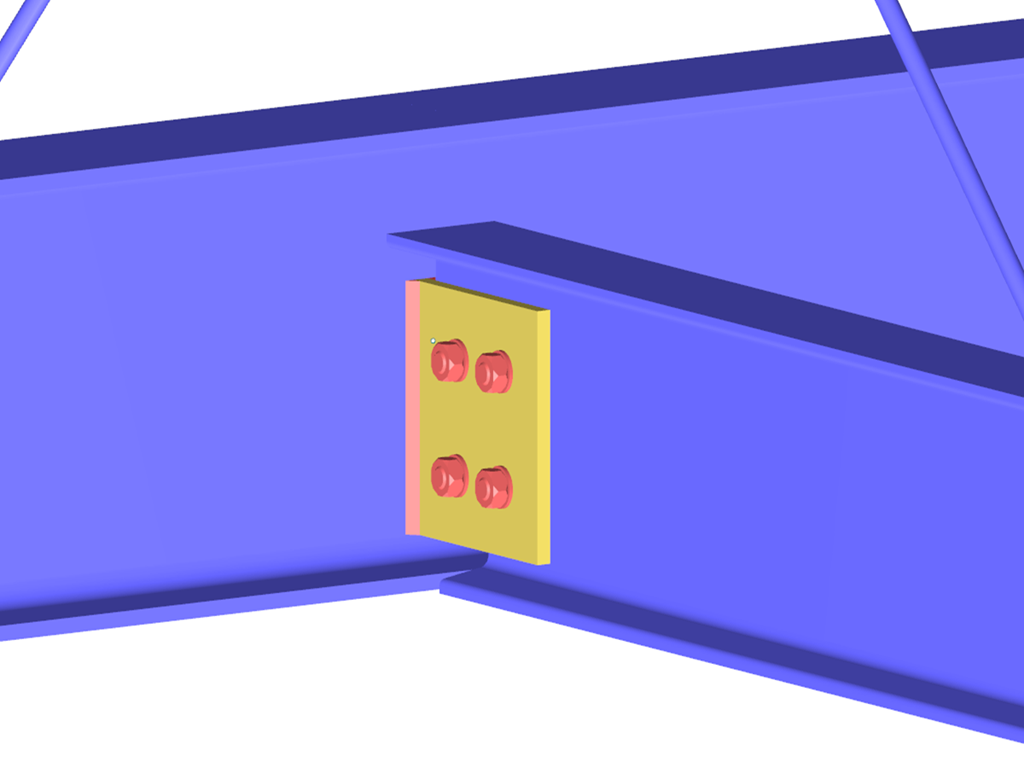

== Přípoj s deskou na stojině
Přípoj pomocí čelní desky
== Přípoj s čelní deskou a zarážkou
RF-/JOINTS Steel - Pinned | Údaje

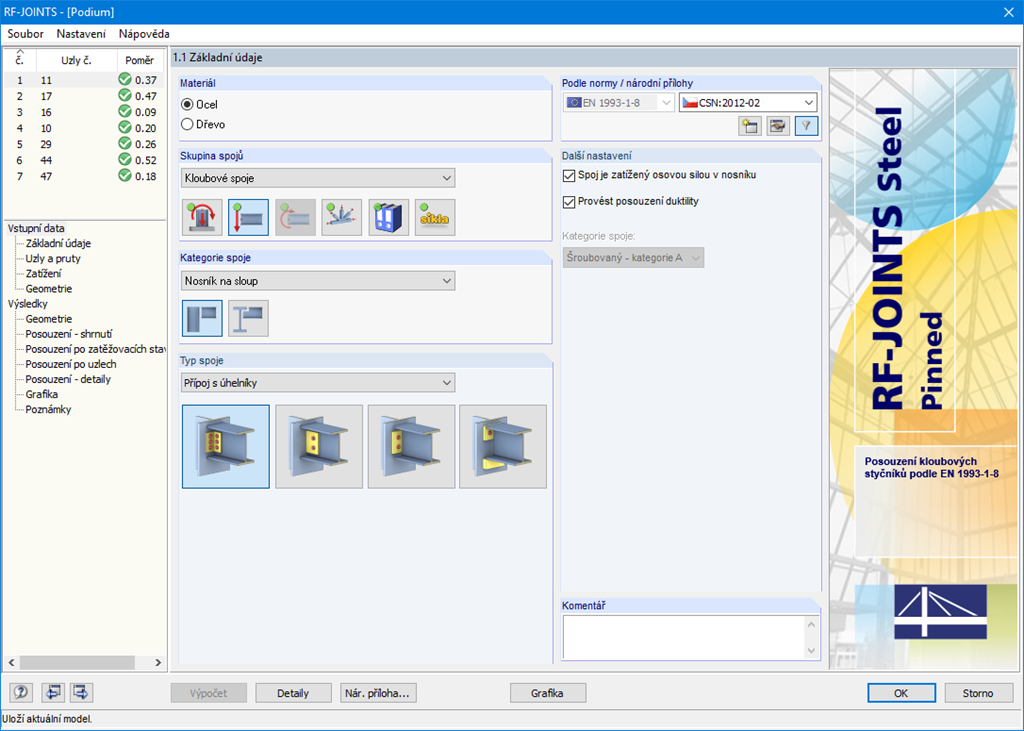

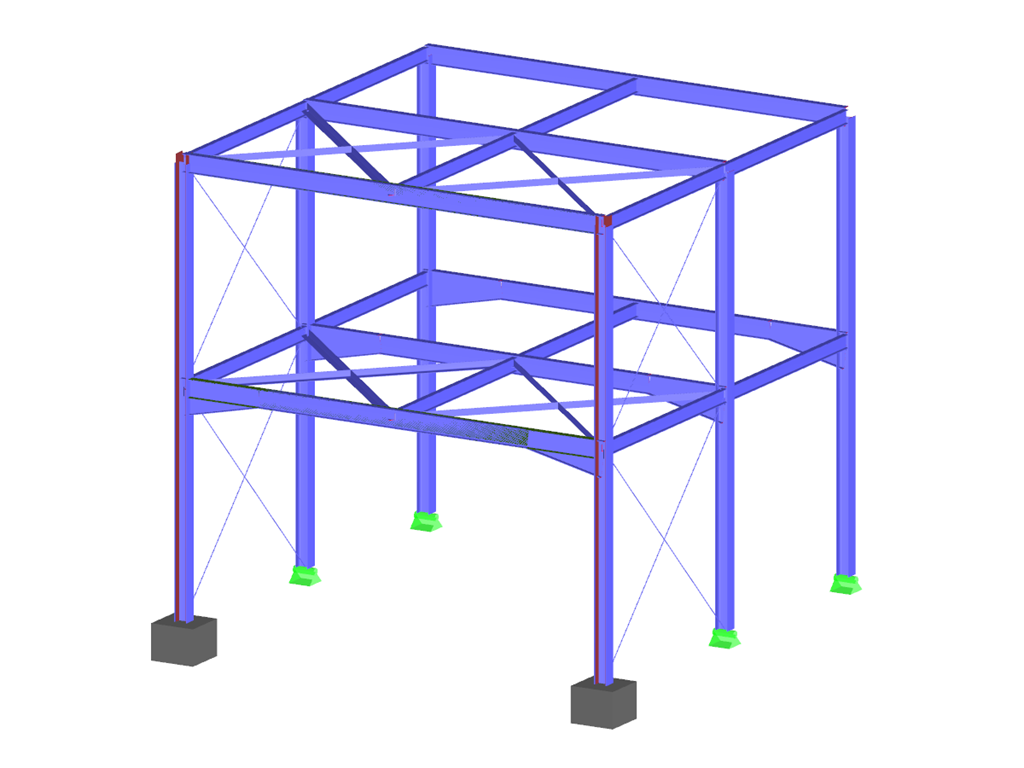

Po otevření přídavného modulu je třeba vybrat skupinu spojů (kloubové spoje), poté kategorii spoje a typ spoje (příchytka stojiny, deska na stojině, krátká čelní deska, čelní deska s příložkou). Poté se z RFEM/RSTAB modelu vyberou uzly pro posouzení. RF-/JOINTS Steel - Pinned automaticky rozpozná pruty přípoje a na základě jejich polohy určí, zda se jedná o sloupy nebo nosníky.

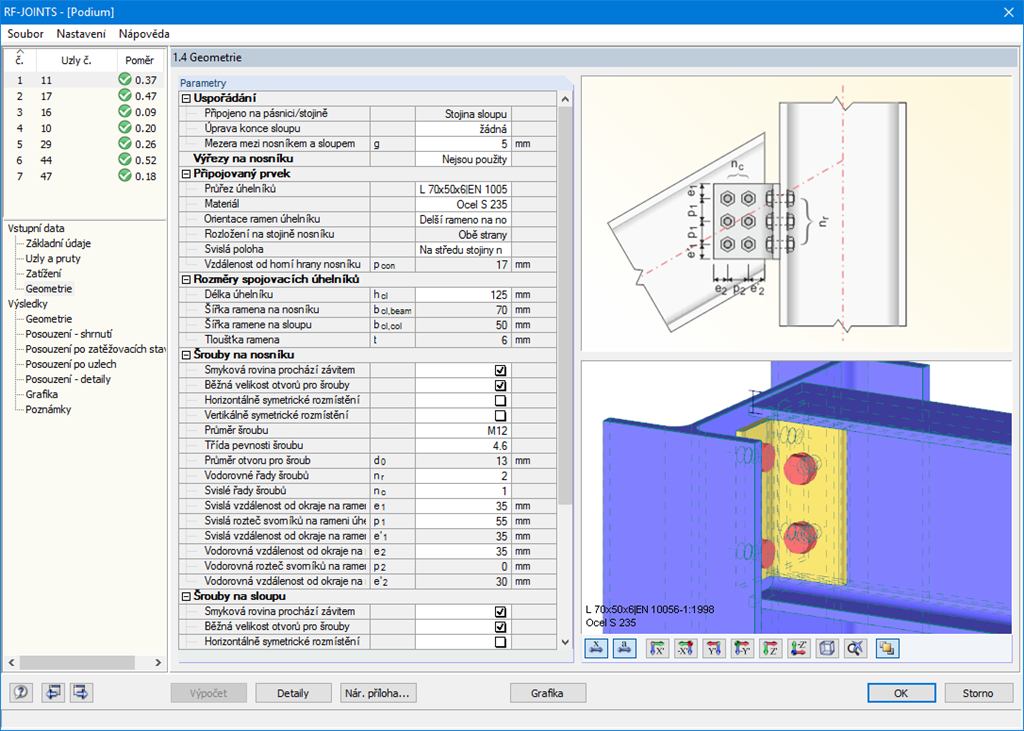

Dle potřeby je možné odstranit některé pruty z posouzení. Konstrukčně podobné přípoje lze navrhovat současně pro několik uzlů. Pro zatížení se vyberou zatěžovací stavy, kombinace zatížení nebo kombinace výsledků. Průřezy a zatížení lze též zadat ručně. Poslední vstupní tabulka umožňuje konfiguraci přípoje krok za krokem.
RF-/JOINTS Steel - Pinned | Statické výpočty
Všechny typy přípojů se zohledňují s momentovým kloubem na pásnici sloupu nebo na stojině sloupu v případě natočeného sloupu. Proto je pro přípoj s úhelníky a s deskou na stojině stanovený moment od excentricity, který dodatečně působí na skupinu šroubů v přírubě nosníku.
Další momenty od excentricit mohou vycházet z umístění úhelníků a plechů. V případě přípoje se zarážkou jsou síly přenášeny samostatně. Smykové síly působí na příložku; tahové síly a stabilizační moment se přiřadí šroubům. Před výpočtem se ověří geometrická správnost spoje; například vzdálenost otvorů pro šrouby a vzdálenost šroubů od okrajů.
RF-/JOINTS Steel - Pinned | Výsledky

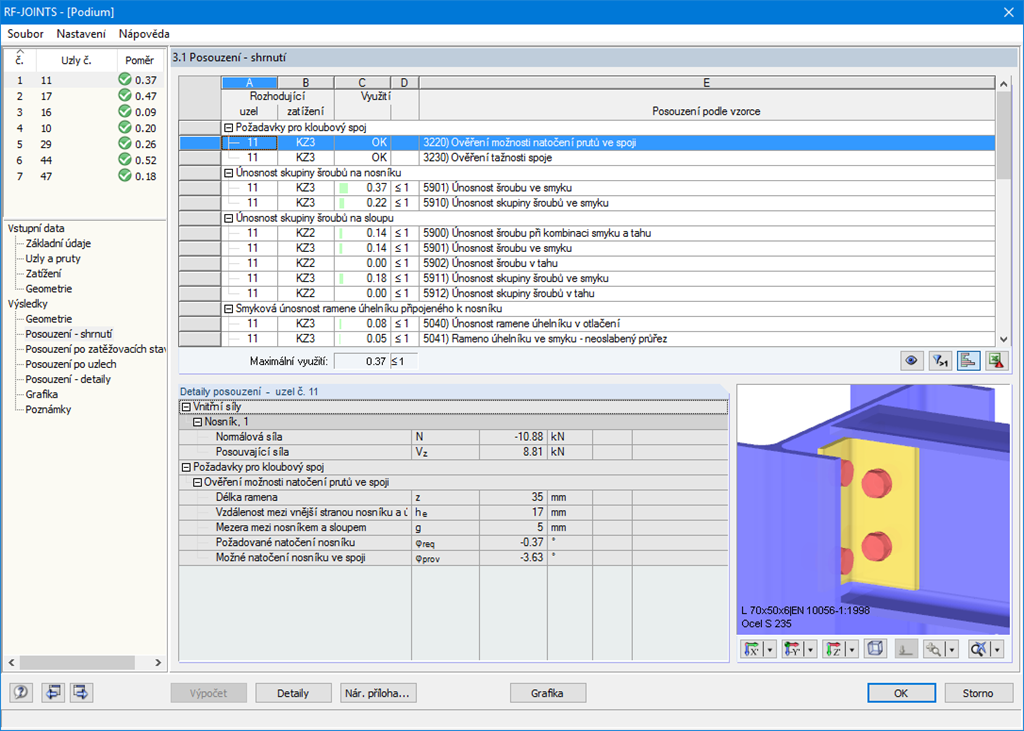

Ve výsledkových tabulkách jsou podrobně uvedeny všechny výsledky výpočtu. Kromě toho se vytváří 3D grafika, kde jsou jednotlivé komponenty i kótovací čáry a například To umožňuje například zobrazit nebo skrýt údaje o svarech. V souhrnu je okamžitě patrné, zda byla splněna jednotlivá posouzení. Využití je navíc znázorněno zeleným pruhem, který se změní na červenou, pokud posouzení není splněno. Dále se zobrazí číslo uzlu a rozhodující ZS/KZ/KV.
Při výběru posouzení se zobrazí mezivýsledky včetně účinků zatížení a další vnitřních sil od geometrie přípoje. Výsledky lze navíc zobrazit po zatěžovacích stavech a uzlech. 3D renderování představuje skutečný přípoj v reálném měřítku. Kromě hlavních pohledů je možné zobrazit grafiku z jakéhokoli úhlu pohledu.
Grafická zobrazení včetně rozměrů a popisků lze přidat do globálního tiskového protokolu programu RFEM/RSTAB nebo exportovat jako DXF. Tiskový protokol obsahuje všechna vstupní data a výsledky připravené ke kontrole. Všechny tabulky je možné exportovat do MS Excel nebo do CSV souboru. Nabídka pro přenos specifikuje všechny potřebné údaje pro export.
