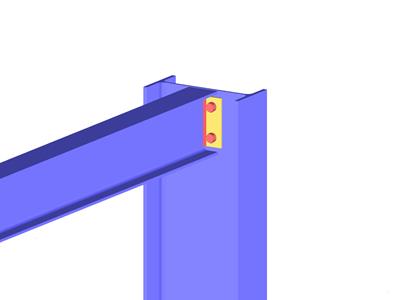

Moduł dodatkowy dla RSTAB 8 - JOINTS Steel - Pinned

Ogólne informacje

• Połączenie typu belka-słup: możliwe połączenie na pasie lub na środniku słupa
• Połączenie typu belka-belka: możliwość rozmieszczenia żeber po przeciwnej stronie
• Rozmiary śrub od M12 do M36 z klasami wytrzymałości 4.6, 5.6, 8.8 oraz 10.9
• Dowolny rozstaw otworów na śruby i odległości od krawędzi
• Możliwe jest podcięcie belki
• Połączenie z czystym obciążeniem ścinającym, czystym obciążeniem siłą normalną (styk rozciągany) lub możliwymi kombinacjami sił normalnych i tnących
• Sprawdzenie zgodności z wymaganiami dla połączeń przegubowych
• Sprawdzenie minimalnego i maksymalnego rozstawu otworów na śruby oraz odległości od krawędzi

Połączenia nakładkowe ze środnikiem

• Możliwość zastosowania jednego lub dwóch pionowych i do 10 poziomych rzędów śrub na każdym ramieniu
• Szeroki zakres kątów równoramiennych i nierównoramiennych
• Możliwość modyfikacji orientacji kąta
• Wyk. przekroju:
  • Obliczanie śrub . na ścinanie, docisk i rozciąganie
  • Obliczenia na ścinanie, zginanie i rozciąganie kątowników z uwzględnieniem odliczenia otworu na śrubę
  • Obliczanie ścinania i rozciągania środnika dźwigara z uwzględnieniem odliczenia otworu na śrubę
  • Przenoszenie rozciągania na słup w modelu z króćcem teowym
  • Podcięcie w przekroju krytycznym

Połączenie z przykładką środnika

• Możliwy jest jeden lub dwa pionowe rzędy śrub oraz do 10 poziomych rzędów śrub
• Elastyczny rozmiar blachy środnika
• Możliwość modyfikacji położenia blachy środnika
• Wyk. przekroju:
  • Obliczanie nośności na ścinanie i docisk śrub
  • Obliczenia na ścinanie, zginanie i rozciąganie płyt środnika z uwzględnieniem odliczenia otworu na śrubę
  • Analiza stateczności długich, smukłych płyt
  • Obliczanie ścinania i rozciągania środnika dźwigara z uwzględnieniem odliczenia otworu na śrubę
  • Spoina jako spoina pachwinowa
  • Podcięcie w przekroju krytycznym

Połączenie przy użyciu płyty czołowej

• Dwa lub cztery pionowe rzędy śrub i maks. 10 poziomych rzędów śrub
• Elastyczny rozmiar blachy czołowej
• Możliwość modyfikacji położenia blachy środnika
• Wyk. przekroju:
  • Obliczanie śrub . na ścinanie, docisk i rozciąganie
  • Obliczanie ścinania i zginania blach czołowych z uwzględnieniem odliczenia otworu na śrubę
  • Obliczenia przy ścinaniu i rozciąganiu środnika dźwigara
  • Przenoszenie rozciągania na słup w modelu z króćcem teowym
  • Spoina jako spoina pachwinowa
  • Podcięcie w przekroju krytycznym

Połączenie z blachą czołową i nakładką

• Mocowanie belki za pomocą blachy czołowej za pomocą dwóch śrub
• Elastyczny rozmiar nakładki i blachy czołowej
• Wyk. przekroju:
  • Wprowadzenie obciążenia na belkę zgodnie z EN 1993-1-5, Rozdział 6
  • Podparcie momentu stabilizującego za pomocą śrub i spoin na płycie czołowej
  • Nakładka
  • Spoiny nakładkowe jako spoiny pachwinowe
  • Przenoszenie rozciągania na słup w modelu z króćcem teowym

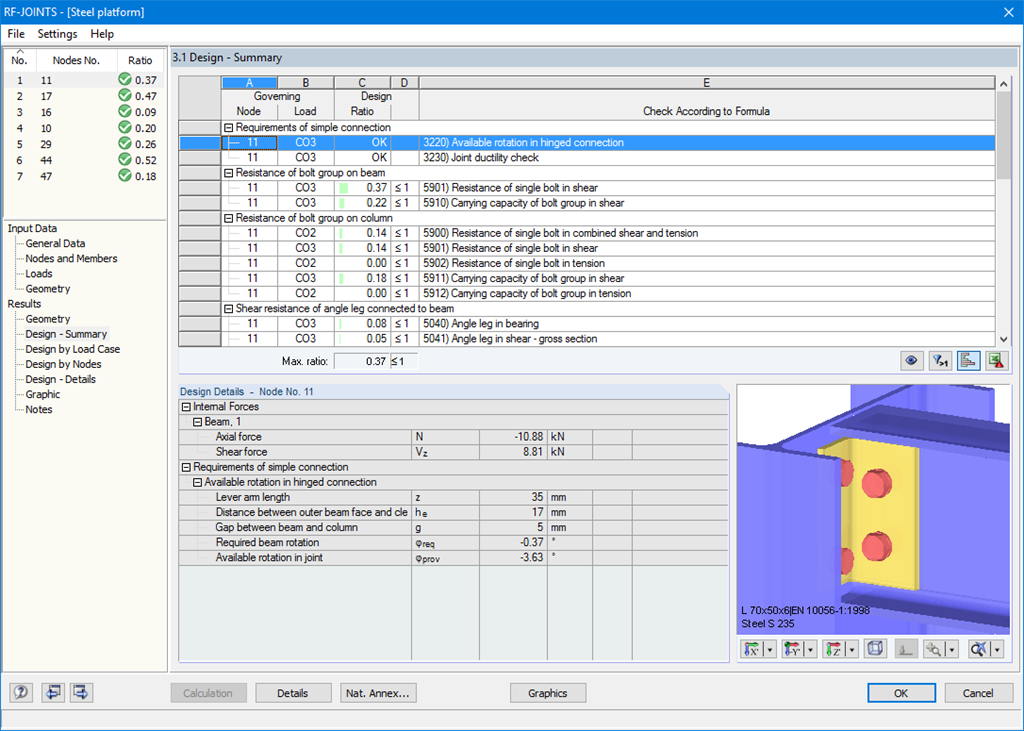

Uwzględniane są wszystkie typy połączeń z momentem na pasie słupa lub na środniku słupa w przypadku słupa obróconego. Z tego względu moduł określa moment mimośrodowy połączenia nakładek na środniku z blachą środnika, który dodatkowo wpływa na grupę śrub w pasie dźwigara.

Kolejne momenty mimośrodowe mogą wynikać z położenia kątowników i blach. W przypadku połączenia nakładkowego siły są przenoszone osobno. Na nakładkę działają siły tnące; siły rozciągające i moment stabilizujący są przypisane do śrub. Przed obliczeniami połączenie jest sprawdzane pod kątem poprawności geometrycznej; na przykład rozstaw otworów na śruby i odległość śrub od krawędzi.
