Ocelové přípoje a spoje podle MKP
  • Addon pro RFEM 6
  • Přípoje

Ocelové přípoje a spoje podle MKP

Addon "Ocelové přípoje" pro RFEM nastavuje nové standardy pro analýzu ocelových přípojů všech tvarů a zatížení pomocí specifických konečně-prvkových a materiálových modelů. Modelování probíhá zcela na pozadí, takže máte plnou kontrolu pomocí intuitivního a uživatelsky přívětivého rozhraní.

Navrhujte, počítejte a dimenzujte ocelové konstrukce a jejich spoje s pomocí jednoho výkonného softwarového balíčku. RFEM, rozšířený o addony "Posouzení ocelových prutů" a "Ocelové přípoje", umožňuje přesné posouzení ocelových prutů a spojů dle Eurokódu a americké normy ANSI/AISC 360. Zažijte plynulý a integrovaný designový proces od začátku až do konce.

Ikona pro stažení Stáhnout zkušební verzi zdarma

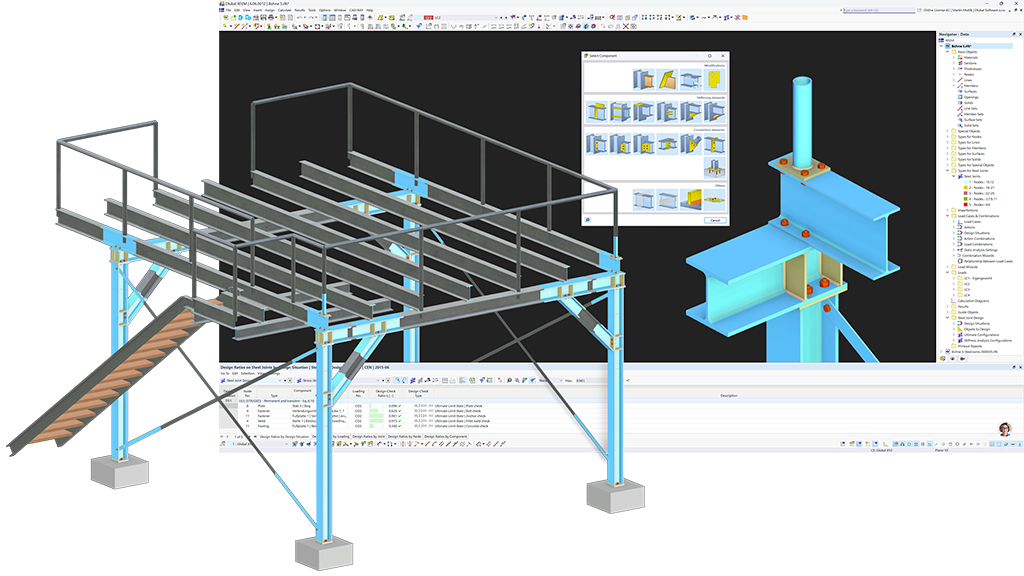

Addon Ocelové přípoje | Produkt RFEM 6
Subnavigation
01
Přehled
02
CBFEM
03
Základní funkce
04
Výsledky
05
Normy
06
Příklady

Addon Ocelové přípoje na území České republiky není momentálně dostupný. Jedná se pouze o dočasné opatření. Děkujeme za pochopení.

Ikona reprezentující RFEM 6, softwarovou aplikaci pro výpočty pomocí metody konečných prvků.

Proč používat dva programy pro statiku, když stačí jeden?

Zefektivněte posouzení ocelových přípojů pomocí programu RFEM a jeho addonu "Ocelové přípoje". Toto výkonné all-in-one řešení se vyhýbá časově náročnému importu dat nachylnému k chybám, jako je přenos prutů, excentricit a kombinací zatížení. Využijte automatické a bezproblémové aktualizace výpočtů při každé změně modelu – efektivně a vše z jedné ruky.

Zvyšte efektivitu a přesnost při modelování a posouzení ocelových přípojů

  • Zvýšení účinnosti: Není nutný žádný import nebo export dat, což šetří váš čas i peníze
  • Automatické aktualizace při změně konstrukce
  • Maximální transparentnost díky kompletně viditelnému a uživatelsky nastavitelnému submodelu
  • Maximální flexibilita díky připraveným a uživatelsky přizpůsobitelným šablonám
  • Vysoce kvalitní 3D vizualizace pro působivou prezentaci modelu přípoje i jednotlivých přípojů v celkovém modelu
  • Přesné měření a kótování bodů komponent přípoje
Řešení vše v jednom pro ocelové přípoje Video: Statické výpočty a posouzení ocelových přípojů na základě konečných prvků

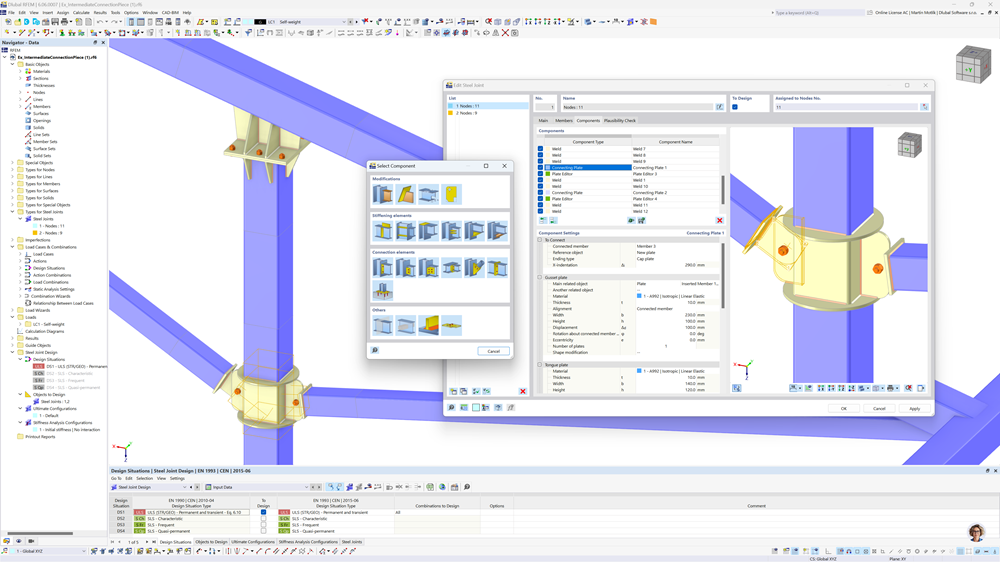

Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent
Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent

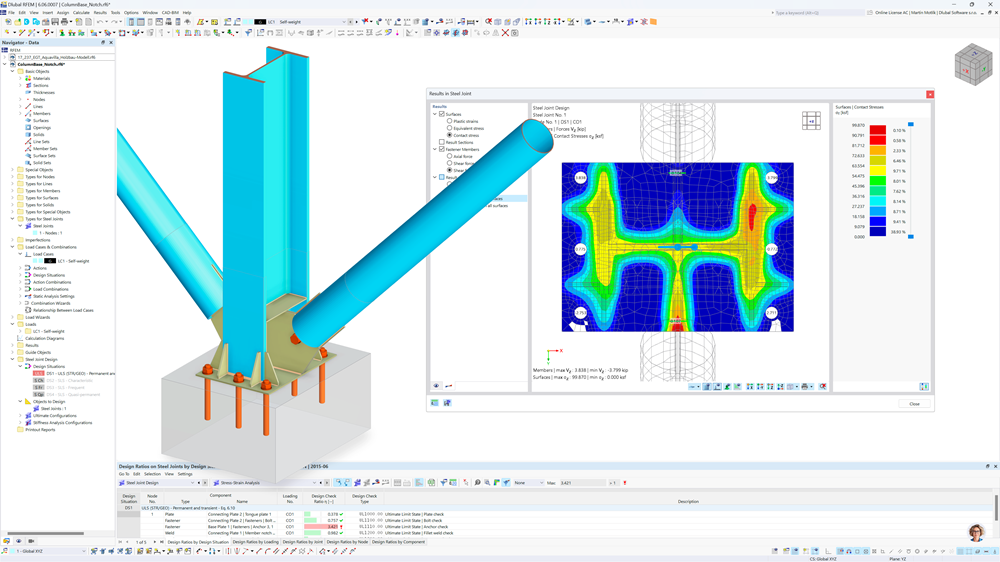

Připojení základové desky se zabetonovanými kotvami
Připojení základové desky se zabetonovanými kotvami | Výsledky kontaktních napětí v základové desce
Ocelové přípoje příhradového mostu
RFEM: Ocelové přípoje příhradového mostu a konečně-prvkový model s výsledky
Řešení vše v jednom pro ocelové přípoje Video: Statické výpočty a posouzení ocelových přípojů na základě konečných prvků
Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent
Připojení základové desky se zabetonovanými kotvami Připojení základové desky se zabetonovanými kotvami | Výsledky kontaktních napětí v základové desce
Ocelové přípoje příhradového mostu RFEM: Ocelové přípoje příhradového mostu a konečně-prvkový model s výsledky
Video: Statické výpočty a posouzení ocelových přípojů na základě konečných prvků

Hlavní funkce addonu "Ocelové přípoje"

Výpočet počáteční tuhosti Sj,ini Plastický materiálový model pro posouzení svaru Posouzení podle AISC 360 a EN 1993-1-8

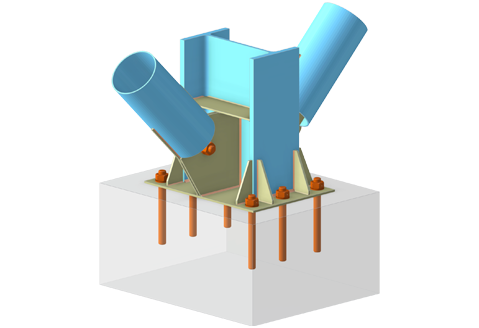

Výhody ocelových přípojů pro RFEM 6

Objevte výhody "All-In-One" řešení!

  • Není třeba složitě importovat data z externích programů.
  • Ocelové přípoje libovolného typu, tvaru a zatížení.
  • Automatická aktualizace v případě změn konstrukce, zatížení a kombinací zatížení.
  • Konzistentní a jednotný program pro statické výpočty všech oblastí statiky a posouzení.
  • Mnoho předdefinovaných šablon pro přípoje.
  • Vysoce kvalitní 3D vizualizace spojů jednotlivě i v rámci celé konstrukce.
  • Rotační tuhost: Automatická integrace vypočítaných počátečních tuhostí Sj,ini do globální konstrukce.
  • Žádná černá skříňka: Plná transparentnost díky detailnímu náhledu na RFEM modely generované na pozadí.
  • Možnost oddělit vygenerovaný RFEM model od addonu, individuálně ho upravit a spočítat jako RFEM model.
  • Jednotný způsob posudků přípojů a prutů.
  • Při importu zatížení z externích programů není třeba řešit nevyvážené vnitřní síly.
  • Kompletní softwarové řešení pro všechny oblasti statiky, podporované zkušeným týmem více než 20 inženýrů technické podpory.
Ikona hodnocení zákazníků

Zjistěte, co říkají naši zákazníci o produktech Dlubal!

Ikona podpory

Vyzkoušejte si Dlubal naživo a sjednejte si online demo!

Ikona ke stažení

Vyzkoušejte si plnou verzi zdarma po dobu 90 dní

Analýza a návrh ocelových přípojů podle EN 1993-1-8 a AISC 360

Software Dlubal pro návrh a analýzu ocelových spojů stanovuje nové standardy v inženýrství konstrukcí. Zvládá všechny typy, tvary a zatížení spojů - ať už šroubových, svařovaných, nebo ve formě ocelových základových desek s kotvami. Automatizované generování modelů konečných prvků RFEM na pozadí umožňuje přesné a efektivní výpočty pro všechny potřebné scénáře porušení.

Addon „Ocelové přípoje“ podporuje detailní návrh ocelových desek, šroubových styčníků, svarů a základových desek v souladu s normami EN 1993-1-8 a AISC 360, aby byl zajištěn soulad s mezinárodními normami.

Další informace

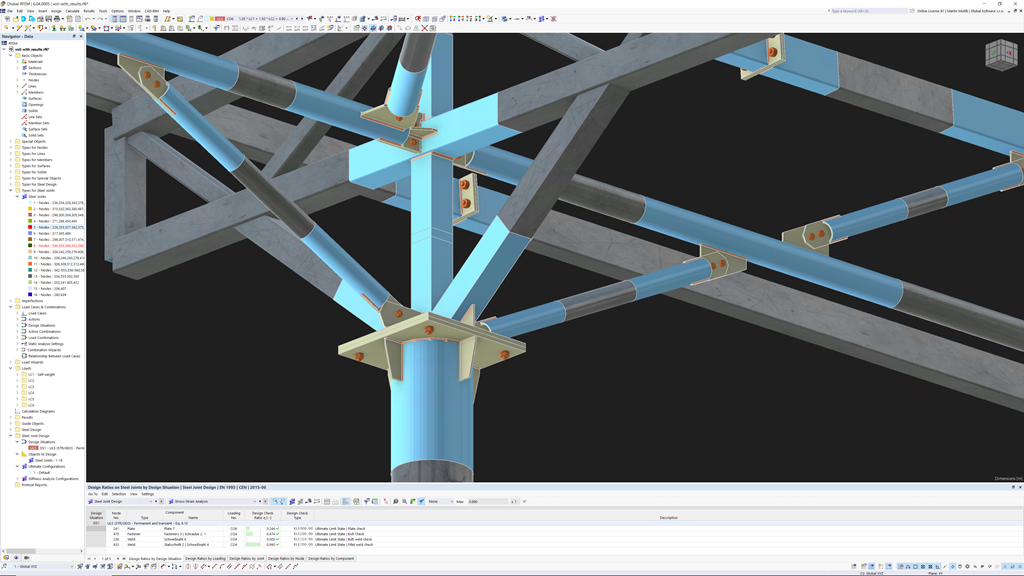

Ocelová konstrukce s několika typy spojů
Ikona Ocelové přípoje
Ocelová konstrukce s několika přípoji, včetně barevného přechodu pro znázornění využití posouzení u deskového spoje

Spojení patních desek a betonových bloků pro základy ocelových sloupů

Komponenta „Patní deska“ spojuje vybranou referenční komponentu s betonovým blokem. Tato komponenta umožňuje definovat kotvy různých průměrů a tříd v ortogonálním vzoru.

Ocelový spoj obsahuje specializovaný detail v dílčím modelu, který simuluje interakci mezi ocelí a betonem a zohledňuje vliv kotev. Výsledky tohoto dílčího modelu se používají k návrhu betonového bloku (kontaktní napětí mezi patní deskou a její nelineární podporou) a kotev (návrhové vnitřní síly na dílčí prvky).

Kontroly návrhu se provádějí následovně: Kontrola interakce mezi ocelí a betonem a návrh kotev.

Další informace

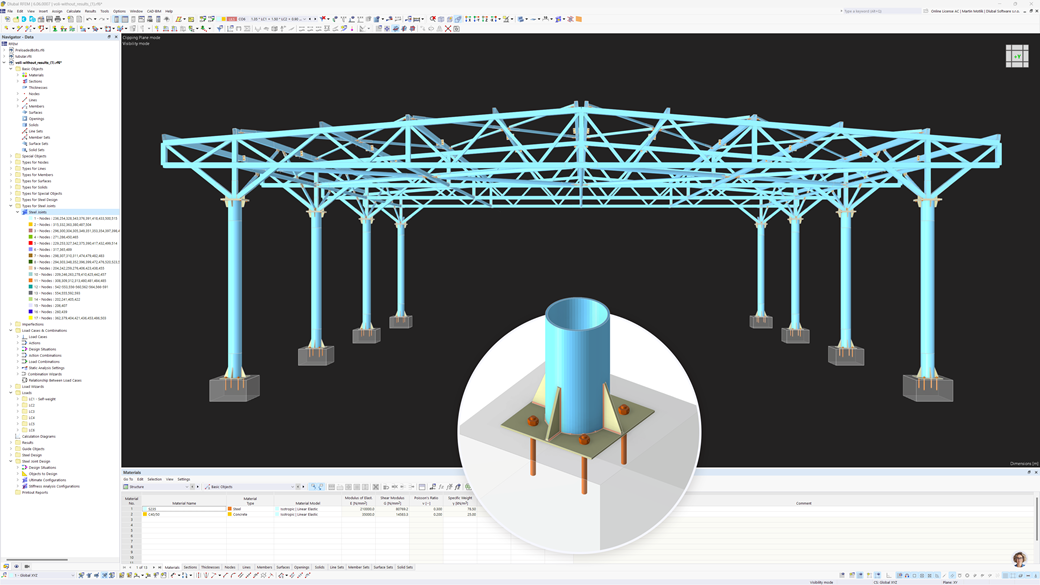

Ocelová střešní konstrukce s přípoji
Ikona Ocelové přípoje
Vše v jednom: Spojení patních desek a betonových bloků a další spojení v jednom celkovém modelu
Hlavní funkce ocelových přípojů Add-on
  • Polotuhé závěsy s analýzou počáteční tuhosti

    Tato nová funkce umožňuje inženýrům překročit tradiční předpoklady o tuhých nebo kloubových spojích a nabízí přesnější a flexibilnější způsob znázornění chování spojů. Díky možnosti simulovat tuhost spojů pomocí pokročilé analýzy počáteční tuhosti se proces návrhu stává realističtějším a optimalizovanějším, což otevírá cestu k bezpečnějším a nákladově efektivnějším projektům.

  • Metoda konečných prvků založená na komponentách

    Metoda konečných prvků založená na komponentách (CBFEM) je přesný a efektivní způsob použití pro návrh ocelových spojů, který je plně v souladu s normami EN 1993-1-8 a AISC 360. Je integrována do programu RFEM 6 a zjednodušuje pracovní postupy tím, že umožňuje provádět všechny posudky konstrukce na jedné platformě.

  • Knihovna spojů v Dlubal Center

    V Dlubal Center je k dispozici rozsáhlá knihovna spojů pro addon Ocelové spoje.

    Do této knihovny můžete přistupovat přímo z addonu a předdefinované spoje přiřadit k příslušným uzlům. V knihovně v Dlubal Center můžete také uložit vlastní spoje.

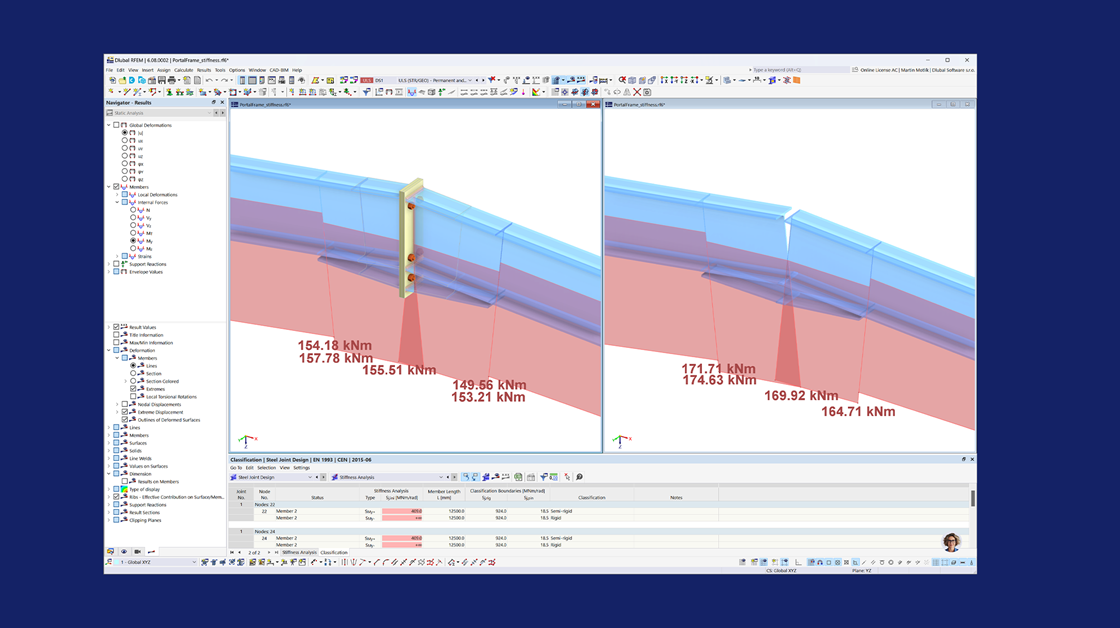

Analýza polotuhých kloubů v programu RFEM 6 se zobrazením počáteční tuhosti

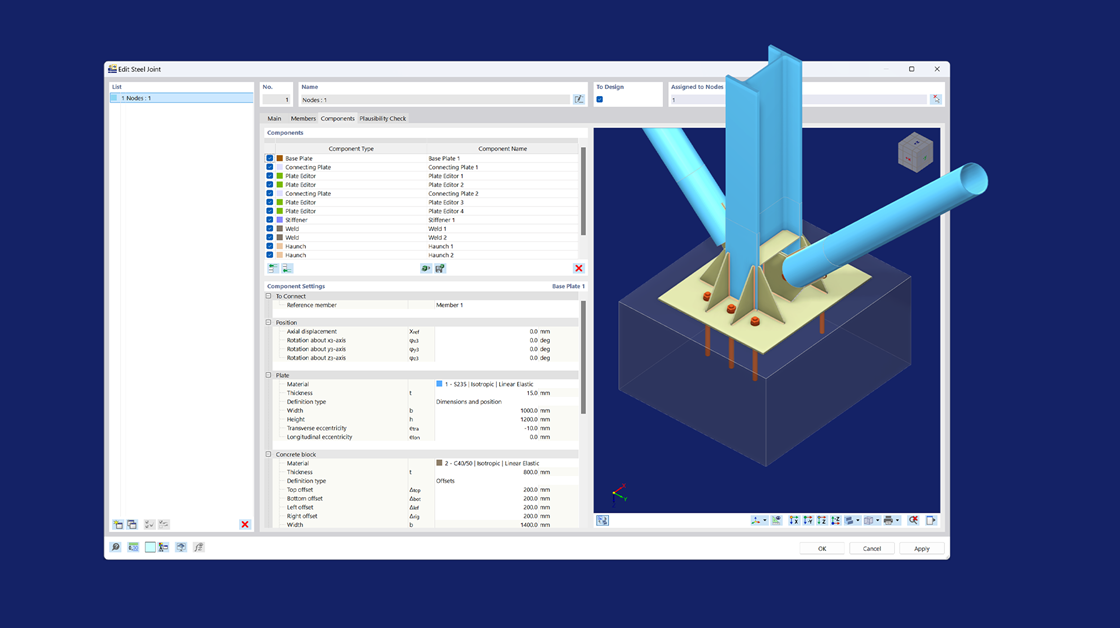

"RFEM 6 dialog zobrazující knihovnu komponent ocelových přípojů."
Bloky oelových přípojů zobrazené v softtwarovém rozhraní Dlubal Centrum

Stabilitní analýza ocelových přípojů

Pro analýzu stability ocelových přípojů je potřeba nadstavba v programu RFEM "Stabilita konstrukcí". Vytvoří pro každý spoj speciální analytický model a vypočítá součinitel vzpěrné síly a příslušné vlastní tvary pro všechny kombinace zatížení. Nejnižší součinitel vzpěrné síly se porovnává s mezní hodnotou 15,0 podle EN 1993-1-1, část 5, přičemž je možné tento limit přizpůsobit. Výsledky jsou graficky znázorněny prostřednictvím vlastních tvarů.

Vytvořený model pro analýzu stability může být včetně výsledků uložen jako samostatný model programu RFEM a použit.

Další informace

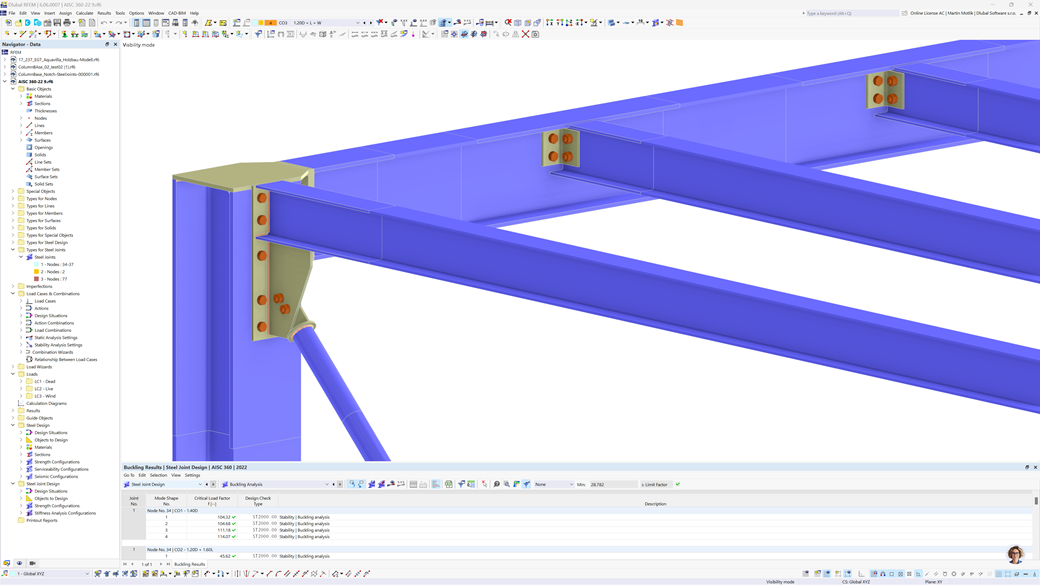

Posouzení stability

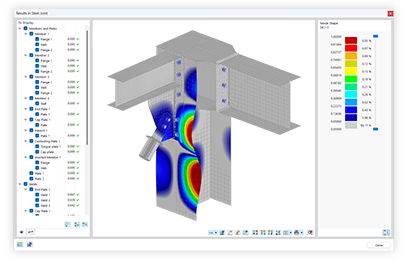

Analýza vzpěrné stability v ocelovém přípoji
Výsledky analýzy stability: Tvar boulení a nejnižší součinitele kritického zatížení přípoje

Předepjaté šrouby

Předepjaté šrouby zvyšují pevnost a tuhost spojení, zabraňují relativním deformacím a zlepšují odolnost proti únavě.

Ve vlastnosti přídavném modulu Ocelové přípoje máte možnost zohlednit předpětí šroubů ve všech komponentách při výpočtu.

Předpětí lze snadno aktivovat v parametrech šroubu zaškrtávacím políčkem. To ovlivňuje jak výpočet napětí-přetvoření, tak posouzení tuhosti.

Další informace

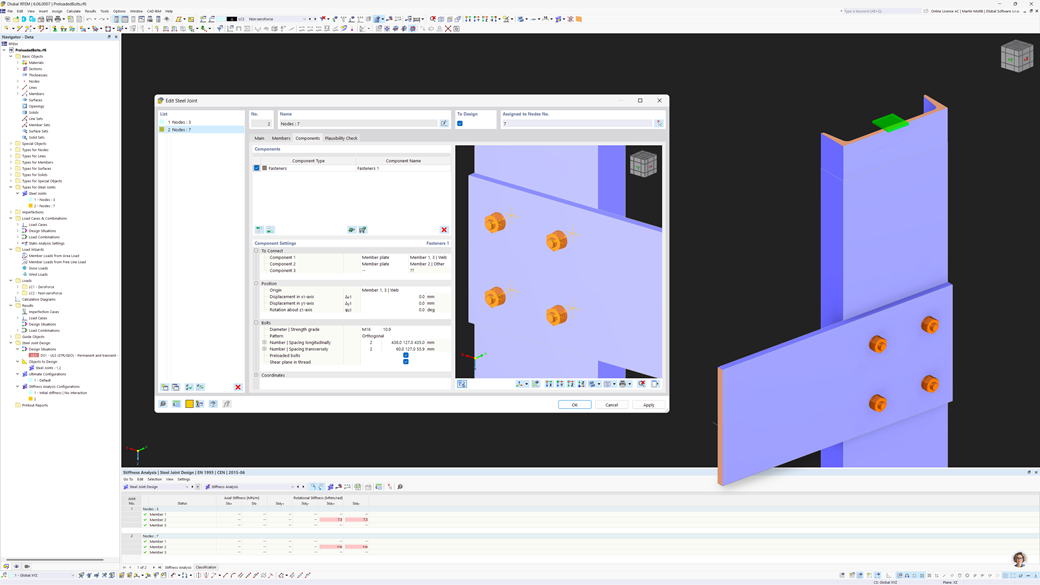

Předepjaté šrouby | Dialog
Dialog „Úprava ocelového přípoje“, záložka „Komponenty“ | Zaškrtávací políčko pro aktivaci předepjatých šroubů

Modely ke stažení | Addon "Ocelové přípoje"

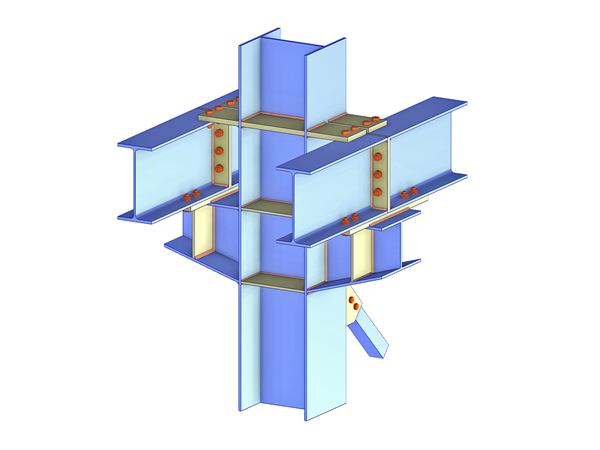

Ocelový styčník pro konstrukci jeřábové dráhy

Ocelový styčník pro konstrukci jeřábové dráhy

U konstrukce jeřábové dráhy se používá svarový spoj, který je vyztužen diagonálami. Nosné I nosníky pro jeřáb a L diagonály jsou modelovány jako složené průřezy.

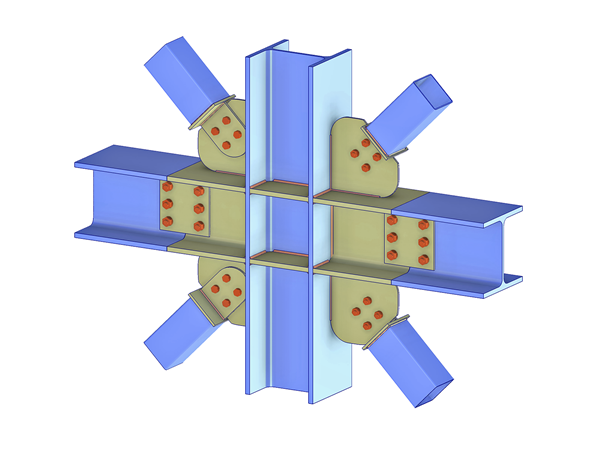

Model 004373 | Styčník nosníků a výztuh s T-příložkami

Styčník nosníků a výztuh s T-příložkami

Ein mehrstöckiges Stahlgebäude mit stabilem Rahmen widersteht Schwerkraft- und lateralen Lasten. V průsečících nosníků a sloupů lze ovšem použít příložky s výztuhami.

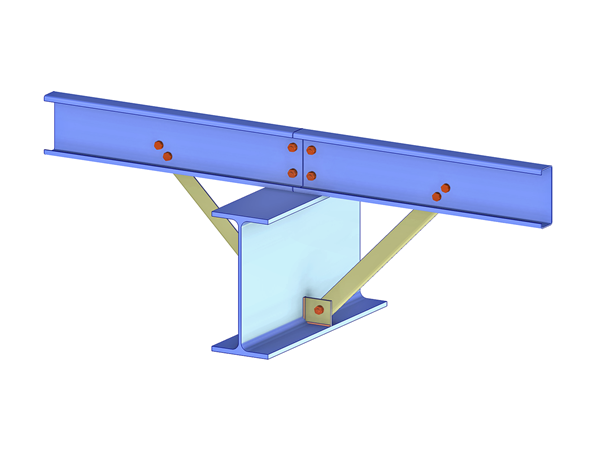

Model 004361 | Vzpěrková vaznice

Přípoj vzpěrkové vaznice

Ztužení je krátký diagonální konstrukční prvek umístěný na neukotvené pásnici nosníku nebo sloupu pro zamezení klopení.

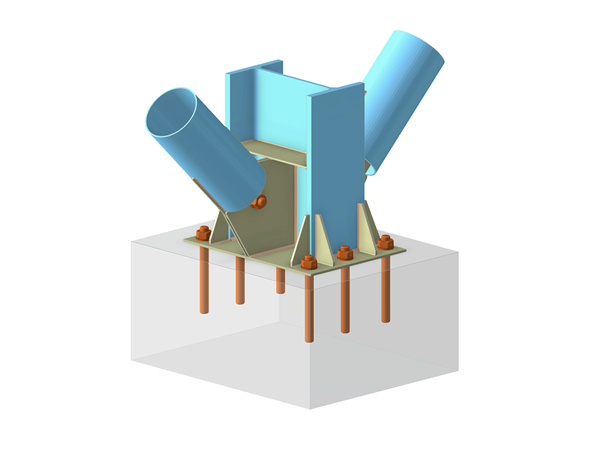

Ocelový přípoj sloupu k betonovému základu

Ocelové připojení sloupu k betonovému základu

RFEM model ocelového spoje mezi sloupem typu I s připojenými diagonálami z oceli CHS a betonovým základem sloupu.

Další modely

Výpočet počátečních tuhostí Sj,ini a automatický přenos do celého modelu

Počáteční tuhost Sj,ini je klíčovým parametrem pro posouzení, zda lze spoj charakterizovat jako tuhý, poddajný nebo kloubový.

V addonu "Ocelové spoje" můžete počáteční tuhosti Sj,ini určovat podle Eurokódu (EN 1993-1-8, odstavec 5.2.2) a AISC (AISC 360-16 klauzule B3.4), s ohledem na vnitřní síly N, My a/nebo Mz.

Volitelný automatický přenos počátečních tuhostí umožňuje jejich přímé předání jako tuhostí kloubů v RFEM. Poté se celá konstrukce přepočítá a výsledné vnitřní síly se automaticky převezmou jako zatížení pro výpočet a posouzení spojů.

Tento automatizovaný iterativní proces eliminuje potřebu ručního exportu a importu dat, což snižuje pracovní náročnost a minimalizuje možné zdroje chyb.

Více informací

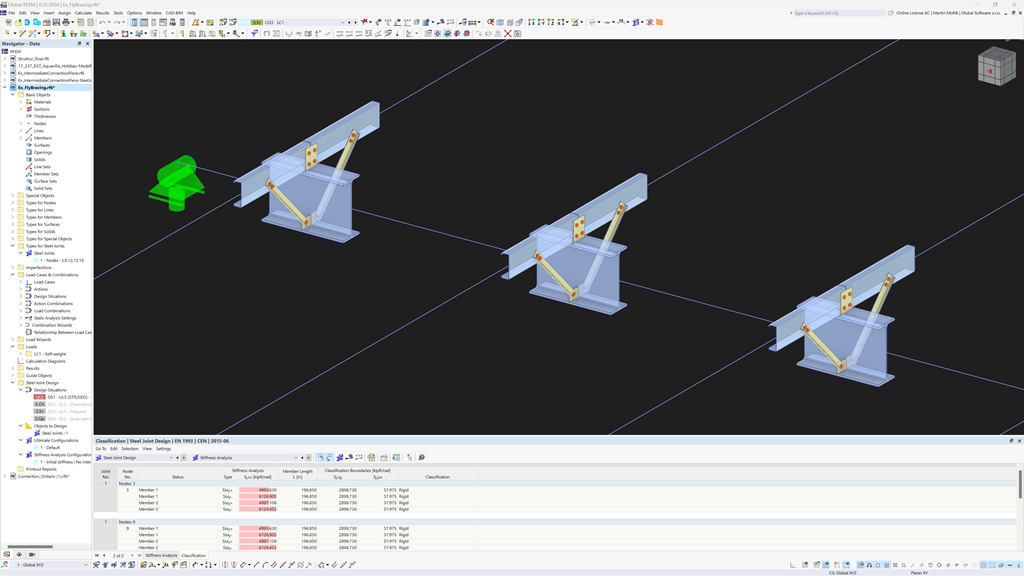

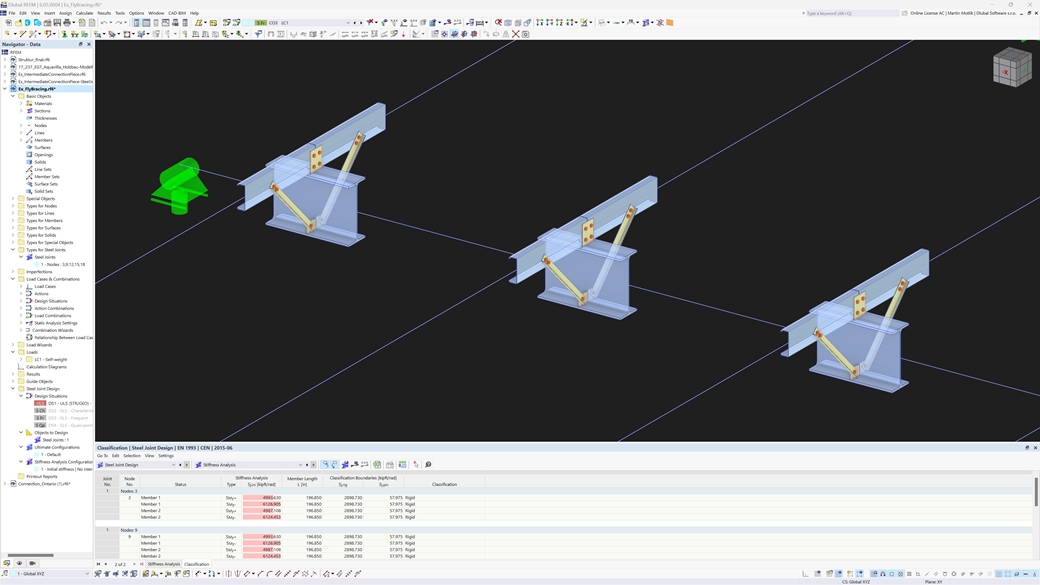

Výpočet počáteční tuhosti Sj,ini
Model s několika ocelovými přípojmi | Tabulka s vypočítanými počátečními tuhostmi Sj,ini a klasifikací

Svarové spoje v ocelových přípojích

Addon Ocelové přípoje umožňuje definovat různé typy a geometrie svarů, jako jsou koutové a tupé svary. Svarové spoje se v automaticky generovaném analytickém modelu realisticky modelují. Svar je modelován jako plocha, která je excentricky na obou stranách připojena k ploše u propojených plechů. Této svarové ploše je přiřazen speciální plastický materiálový model, který byl v RFEMu speciálně vyvinut pro svarové spoje.

Posouzení svarů se provádí podle aktuálních norem, jako jsou Eurokód a AISC.

Více informací

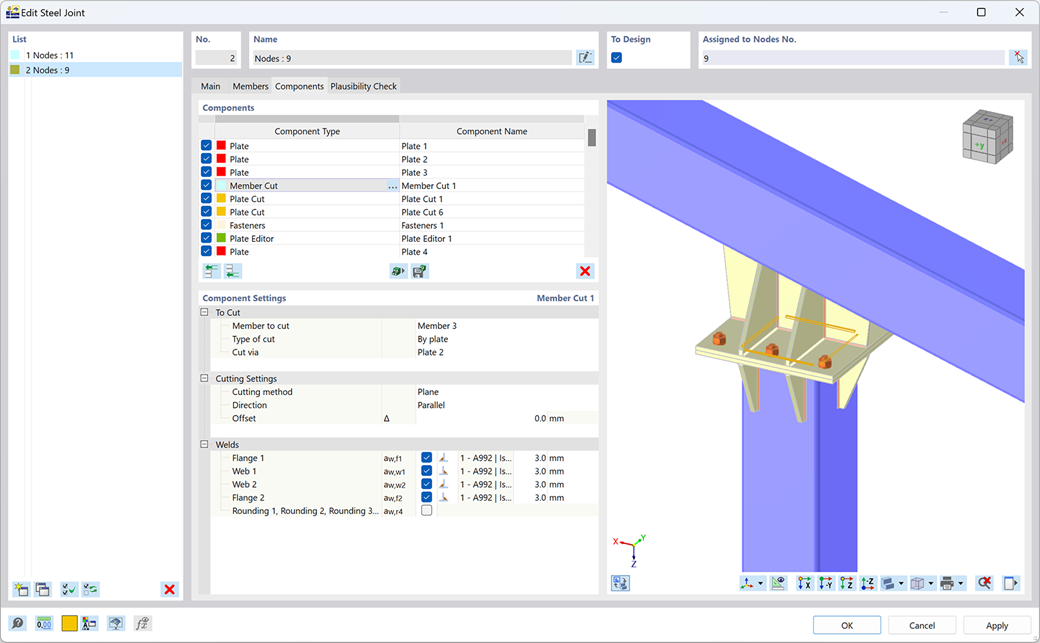

Databáze komponent | Ocelové přípoje
Definice svarů v addonu Ocelové přípoje

Posouzení ocelových přípojů podle mezinárodních norem

Addon „Ocelové přípoje“ používá pro posouzení ocelových přípojů normu EN 1993‑1‑8 (Eurokód 3 včetně národních příloh) a americkou normu ANSI/AISC 360‑22. Další normy budou následovat.

Aktuálně podporované normy v addonu "Ocelové přípoje"

Evropská unie | Vlajka EN 1993-1-8: Eurokód 3: Navrhování ocelových konstrukcí
CS-US | Vlajka AISC 360-22 (americká norma)
CS-US | Vlajka AISC 360-16 (americká norma)
